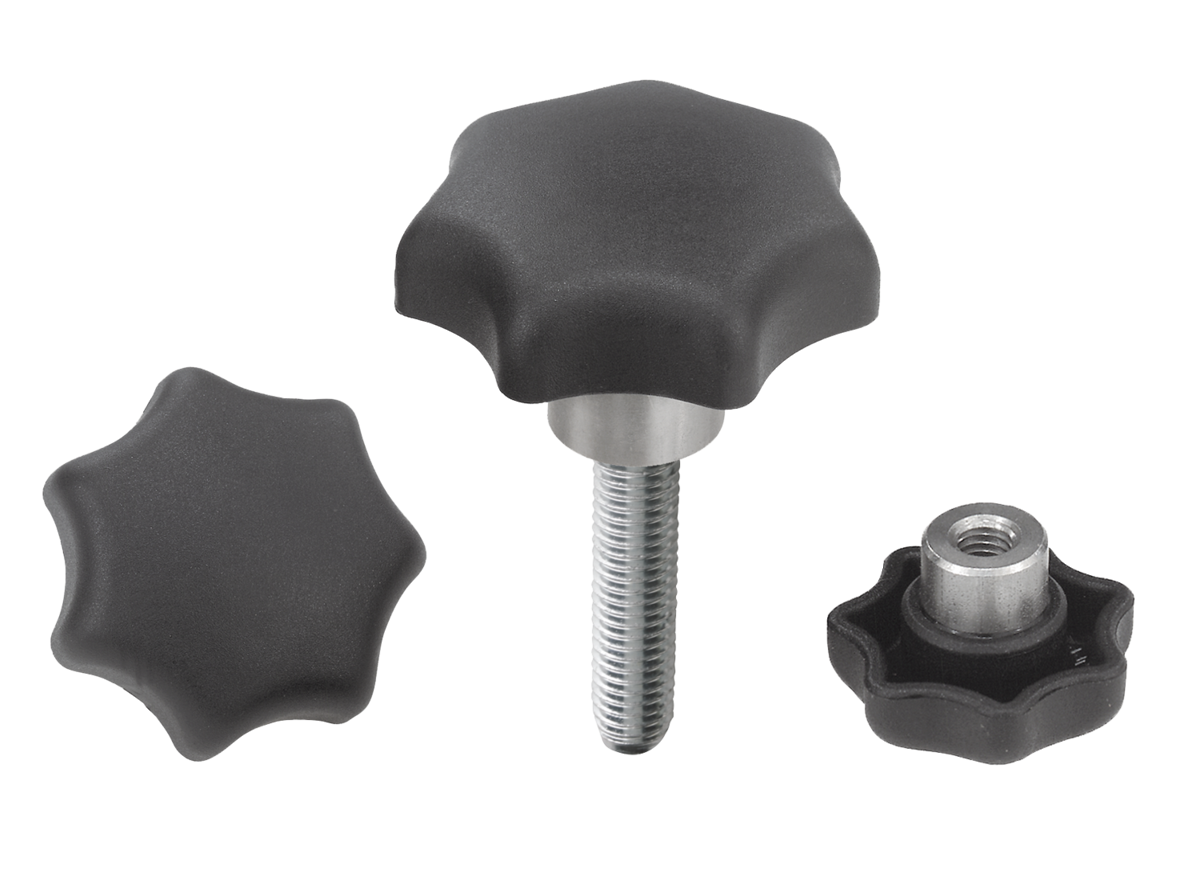

Stjärnvred med utstickande stålbussning

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Stjärnvred med utstickande stålbussning

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:

Termoplast, svart.
Ståldelar i hållfasthetsklass 5.8 eller rostfritt stål 1.4305.

Utförande:Ståldelar blåkromaterade eller i blankt rostfritt stål.Anmärkning:Stjärnvred med utstickande stålbussning är lämpliga för utföranden med bottenhål eller innergänga, särskilt tvärstiftsförbindningar.Ritningsinformation:

Form H: Bussning med bottenhål
Form K: gängbussning
Form L: yttergänga

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0153 Stjärnvred med utstickande stålbussning

167 kB

Ritningar (total översikt)

Stjärnvred Form H, med utstickande stålbussning med bottenhål

Mer information

Ritningar

Stjärnvred Form H, med utstickande stålbussning med bottenhål

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	H	H2	H3	T	Pris
K0153.105	H	stål	5	25	10	17	9	7	9,5	9,23 SEK
K0153.106	H	stål	6	32	13,5	21	11	9,5	12,5	11,46 SEK
K0153.1061	H	stål	6	40	13,5	25	13	10	12,5	14,48 SEK
K0153.108	H	stål	8	40	13,5	25	13	10	12,5	14,48 SEK
K0153.1081	H	stål	8	50	19	32	17	12	19,5	18,94 SEK
K0153.110	H	stål	10	50	19	32	17	12	19,5	18,94 SEK
K0153.1101	H	stål	10	63	19	37	18	12	19,5	29,05 SEK
K0153.112	H	stål	12	63	19	37	18	12	19,5	29,05 SEK
K0153.116	H	stål	16	63	23	40	21	15	24,5	40,79 SEK

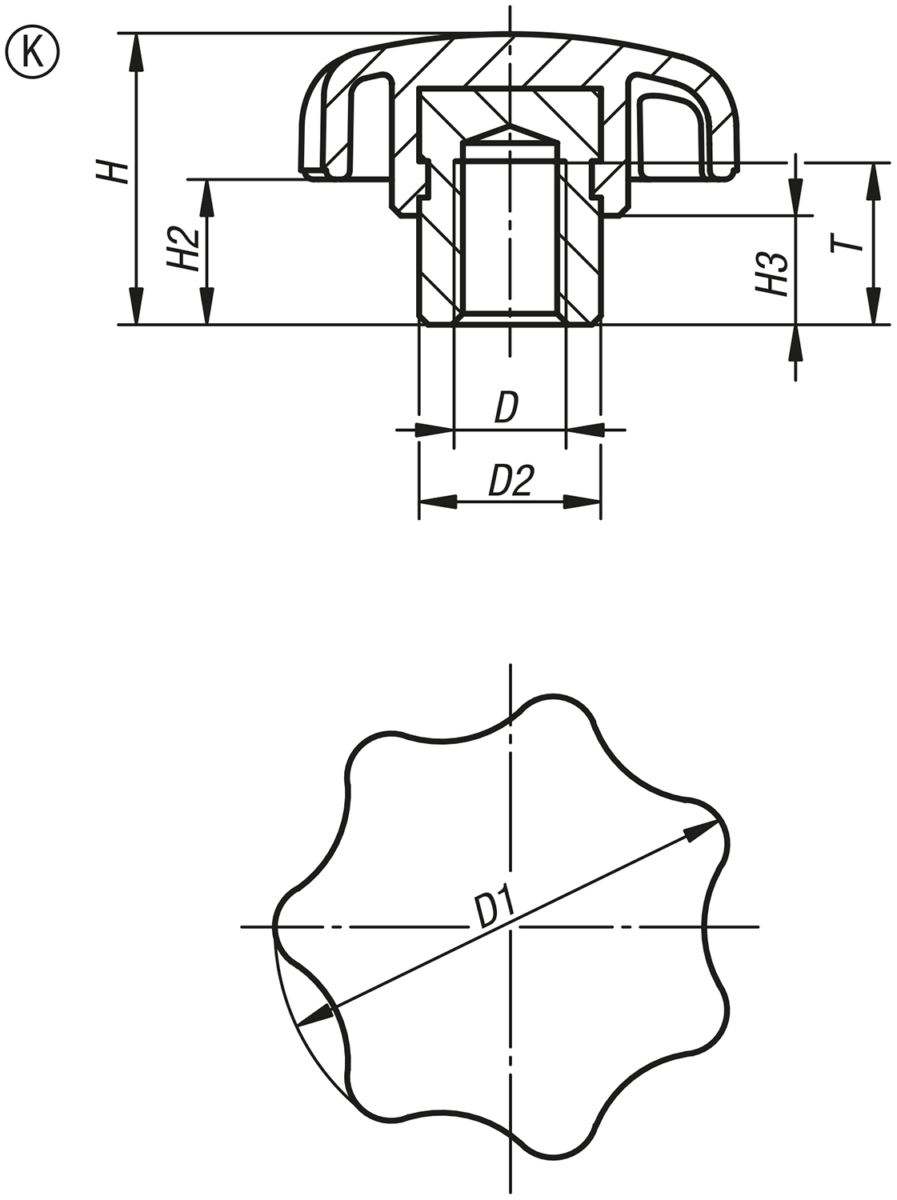

Stjärnvred, Form K, med utstickande gängbussning av stål

Mer information

Ritningar

Stjärnvred, Form K, med utstickande gängbussning av stål

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	H	H2	H3	T	Pris
K0153.205	K	stål	M5	25	10	17	9	7	9	10,59 SEK
K0153.206	K	stål	M6	32	13,5	21	11	9,5	12	10,68 SEK
K0153.2061	K	stål	M6	40	13,5	25	13	10	12	13,21 SEK
K0153.208	K	stål	M8	40	13,5	25	13	10	12	13,21 SEK
K0153.2081	K	stål	M8	50	19	32	17	12	17	18,94 SEK
K0153.210	K	stål	M10	50	19	32	17	12	17	18,94 SEK
K0153.2101	K	stål	M10	63	19	37	18	12	17	27,69 SEK
K0153.212	K	stål	M12	63	19	37	18	12	17	27,69 SEK
K0153.216	K	stål	M16	63	23	40	21	15	23	40,79 SEK
K0153.305	K	rostfritt stål	M5	25	10	17	9	7	9	17,20 SEK
K0153.306	K	rostfritt stål	M6	32	13,5	21	11	9,5	12	20,89 SEK
K0153.3061	K	rostfritt stål	M6	40	13,5	25	13	10	12	26,13 SEK
K0153.308	K	rostfritt stål	M8	40	13,5	25	13	10	12	26,13 SEK
K0153.3081	K	rostfritt stål	M8	50	19	32	17	12	17	35,46 SEK
K0153.310	K	rostfritt stål	M10	50	19	32	17	12	17	35,46 SEK
K0153.3101	K	rostfritt stål	M10	63	19	37	18	12	17	45,26 SEK
K0153.312	K	rostfritt stål	M12	63	19	37	18	12	17	45,26 SEK
K0153.316	K	rostfritt stål	M16	63	23	40	21	15	23	65,37 SEK

Stjärnvred, Form L, med utstickande stålbussning med utvändig gänga

Mer information

Ritningar

Stjärnvred, Form L, med utstickande stålbussning med utvändig gänga

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	H	H2	H3	L	Pris
K0153.405X10	L	stål	M5	25	10	17	9	7	10	12,82 SEK
K0153.405X15	L	stål	M5	25	10	17	9	7	15	12,82 SEK
K0153.405X20	L	stål	M5	25	10	17	9	7	20	12,82 SEK
K0153.406X10	L	stål	M6	32	13,5	21	11	9,5	10	14,76 SEK
K0153.406X15	L	stål	M6	32	13,5	21	11	9,5	15	14,76 SEK
K0153.406X20	L	stål	M6	32	13,5	21	11	9,5	20	14,76 SEK
K0153.406X25	L	stål	M6	32	13,5	21	11	9,5	25	16,71 SEK
K0153.406X30	L	stål	M6	32	13,5	21	11	9,5	30	16,71 SEK
K0153.408X15	L	stål	M8	40	13,5	25	13	10	15	17,20 SEK
K0153.408X20	L	stål	M8	40	13,5	25	13	10	20	17,78 SEK
K0153.408X25	L	stål	M8	40	13,5	25	13	10	25	18,36 SEK
K0153.408X30	L	stål	M8	40	13,5	25	13	10	30	18,94 SEK
K0153.408X40	L	stål	M8	40	13,5	25	13	10	40	19,72 SEK
K0153.408X50	L	stål	M8	40	13,5	25	13	10	50	20,89 SEK
K0153.410X20	L	stål	M10	50	19	32	17	12	20	22,05 SEK
K0153.410X25	L	stål	M10	50	19	32	17	12	25	23,99 SEK
K0153.410X30	L	stål	M10	50	19	32	17	12	30	25,84 SEK
K0153.410X40	L	stål	M10	50	19	32	17	12	40	28,36 SEK
K0153.410X50	L	stål	M10	50	19	32	17	12	50	30,69 SEK
K0153.410X60	L	stål	M10	50	19	32	17	12	60	31,47 SEK
K0153.412X20	L	stål	M12	63	19	37	18	12	20	30,11 SEK
K0153.412X25	L	stål	M12	63	19	37	18	12	25	32,54 SEK
K0153.412X30	L	stål	M12	63	19	37	18	12	30	35,07 SEK
K0153.412X40	L	stål	M12	63	19	37	18	12	40	37,49 SEK
K0153.412X50	L	stål	M12	63	19	37	18	12	50	39,82 SEK
K0153.412X60	L	stål	M12	63	19	37	18	12	60	42,45 SEK
K0153.505X10	L	rostfritt stål	M5	25	10	17	9	7	10	17,78 SEK
K0153.505X15	L	rostfritt stål	M5	25	10	17	9	7	15	17,78 SEK
K0153.505X20	L	rostfritt stål	M5	25	10	17	9	7	20	17,78 SEK
K0153.506X10	L	rostfritt stål	M6	32	13,5	21	11	9,5	10	21,37 SEK
K0153.506X15	L	rostfritt stål	M6	32	13,5	21	11	9,5	15	21,37 SEK
K0153.506X20	L	rostfritt stål	M6	32	13,5	21	11	9,5	20	21,37 SEK
K0153.506X25	L	rostfritt stål	M6	32	13,5	21	11	9,5	25	22,73 SEK
K0153.506X30	L	rostfritt stål	M6	32	13,5	21	11	9,5	30	22,73 SEK
K0153.508X15	L	rostfritt stål	M8	40	13,5	25	13	10	15	26,91 SEK
K0153.508X20	L	rostfritt stål	M8	40	13,5	25	13	10	20	27,69 SEK
K0153.508X25	L	rostfritt stål	M8	40	13,5	25	13	10	25	28,36 SEK
K0153.508X30	L	rostfritt stål	M8	40	13,5	25	13	10	30	28,94 SEK
K0153.508X40	L	rostfritt stål	M8	40	13,5	25	13	10	40	30,11 SEK
K0153.508X50	L	rostfritt stål	M8	40	13,5	25	13	10	50	30,69 SEK
K0153.510X20	L	rostfritt stål	M10	50	19	32	17	12	20	36,23 SEK
K0153.510X25	L	rostfritt stål	M10	50	19	32	17	12	25	36,62 SEK
K0153.510X30	L	rostfritt stål	M10	50	19	32	17	12	30	37,49 SEK
K0153.510X40	L	rostfritt stål	M10	50	19	32	17	12	40	38,27 SEK
K0153.510X50	L	rostfritt stål	M10	50	19	32	17	12	50	38,76 SEK
K0153.510X60	L	rostfritt stål	M10	50	19	32	17	12	60	39,24 SEK
K0153.512X20	L	rostfritt stål	M12	63	19	37	18	12	20	45,45 SEK
K0153.512X25	L	rostfritt stål	M12	63	19	37	18	12	25	46,81 SEK
K0153.512X30	L	rostfritt stål	M12	63	19	37	18	12	30	49,05 SEK
K0153.512X40	L	rostfritt stål	M12	63	19	37	18	12	40	50,22 SEK
K0153.512X50	L	rostfritt stål	M12	63	19	37	18	12	50	51,48 SEK
K0153.512X60	L	rostfritt stål	M12	63	19	37	18	12	60	55,85 SEK
