Transportteknik från KIPP

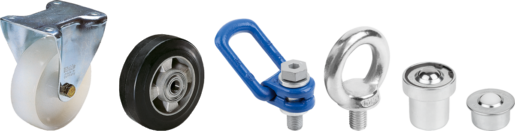

I kategorin transportteknik ingår olika produktfamiljer, dessa är:
- Hjul och rullar
- Kulrullar
- Fästpunkter
Produktfamiljerna i kategorin används främst inom områden som transportteknik, logistik, maskinteknik, kopplingsskåpskonstruktion och transportörsystem. Hjul och rullar, inklusive kulrullar, används för att transportera arbetsstycken. Som transport- och lyfthjälpmedel för rörligt gods används fäst- och hållsystem såsom ögleskruvar.

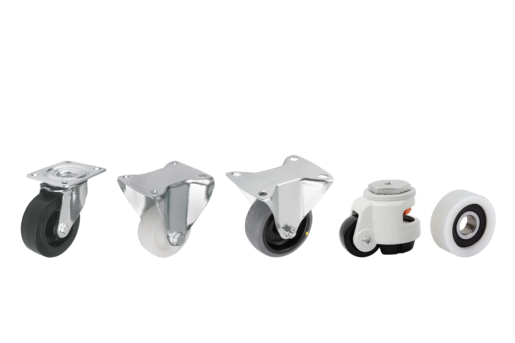

Hjul och rullar
Vissa föremål är så integrerade i vardagen att man inte längre tänker på dem. Hjul och rullar är så oansenliga och små, men det är omöjligt att föreställa sig vardagsarbete i industrin utan dem.
Oavsett om det är länkhjul, bockhjul eller apparatstyrrulle – du hittar olika hjul och rullar hos oss. Varje enskild rulle har bestämda egenskaper, oavsett om det är stabilitet eller smidig manövrerbarhet. För olika typer av rullar, material, storlekar, styrkor och egenskaper som temperaturbeständighet utgör valsar en bas inom transportteknik.
Beräkna lastkapaciteten för hjul och rullar
En uppsättning rullar eller hjul består av fyra rullar/hjul. Om dessa fyra rullar är installerade måste man alltid utgå från att en rulle inte kan bidra till arbetsstyckets stabilitet på grund av yttre påverkan såsom ojämnheter i ytan. Lastkapaciteten (total lastkapacitet) för hjul och rullar beräknas därför endast med 3 av 4 rullar.
Du kan hitta information om ett hjuls lastkapacitet i produktinformationen. Detta värde gäller per hjul och måste multipliceras med 3 för den totala lastkapaciteten. Resultatet av beräkningen är chassits totala lastkapacitet.
De olika hjulens och rullarnas utförande
Hjul och rullar kan användas inom alla möjliga områden. De ger användare mer flexibilitet i arbetsprocesser och förenklar det vardagliga arbetet. – Oavsett om det är som rullar till sjukhussängar, gallervagnar eller transportrullar.
Arbetsvärlden ställer många olika krav på egenskaperna hos hjul och rullar. Ett krav är dock alltid detsamma – hjulen ska vara stabila och tåla mycket!
I områden med renrumsförhållanden måste rullarna rengöras, desinficeras eller steriliseras gång på gång. Hjulen ska därför vara slitstarka och hållbara. Inom andra områden krävs hjul som tål mycket tunga belastningar.
I KIPP-sortimentet ingår förutom apparatstyrrullar, länkhjul och bockhjul följande hjultyper:
- Temperaturbeständiga rullar (Temperaturområde från - 35 °C till 260 °C)
- Tunglastrullar
- Rollen för renrum eller hygienområdet
Sortimentet skiljer sig inte bara i typerna av rullar, utan även i materialet och de olika storlekarna. Vi erbjuder rätt hjul och rullar för ditt användningsområde.
Länkhjul eller bockhjul
Länkhjul gör det enkelt att flytta föremål runt kurvor och genom gångar. Rullarna kännetecknas särskilt av sin manövrerbarhet. Det är därför de kan används för kundvagnar, sjukhussängar eller under rullande enheter. Även om utrymmet är begränsat kan länkhjul styras i alla riktningar. Länkhjul är dock inte lämpliga för längre raka sträckor.
Det är där bockhjulen kommer in. Bockhjul kan inte svängas och är därför perfekta för raka vägar. Du kan bara röra dig rakt fram i en riktning samtidigt som du håller dig säkert och rakt i riktningen.
Eftersom det sällan bara är raksträckor eller hörn om och om igen inom alla möjliga områden, används ofta en kombination av länkhjul och bockhjul. För detta ändamål är två svängbara hjul monterade framtill och två fasta hjul bak. Det betyder att du drar nytta av båda styrkorna.
Apparatstyrrullar
Apparatstyrrullar används ofta i lätta applikationer med en lastkapacitet på upp till 280 kg. I robust utförande kan rullarna användas med en lastkapacitet på upp till 400 kg.
Apparatstyrrullar finns som länkhjul och som bockhjul. Hjulen är gjorda av massivt gummi eller termoplastiskt gummi. Båda löpbanorna har olika egenskaper.
Typiska applikationer för apparatstyrrullar inkluderar stora anordningar, displayställ eller medicintekniska enheter. Rullar behöver, särskilt inom medicinområdet, vara elektriskt ledande för att skydda enheter från elektrisk urladdning.
Kulrullar
Kulrullar används när tunga eller ömtåliga föremål behöver transporteras. De är mångsidiga och används därför inom en mängd olika områden.
Kulrullar installeras till exempel i pressar, mätinstrument eller i komplexa transportörsystem.
Konstruktion av en kulrulle
En kulrulle består av flera element. En löpkula, stödkulor, kulskål och ett hus.
Huset utgör grunden för kulrullen.
Kulskålen är placerad i huset och fungerar som en löpbana för ett stort antal stödkulor. Löpkulan är placerad ovanför stödkulorna.
Löpkulan utgör mitten av kulrullen. Om löpkulan flyttas (roteras) rullar stödkulan på kulskålen. Denna design gör att löpkulan kan rotera i alla riktningar utan friktion.
I de flesta applikationer är flera kulrullar monterade på en nivå. Detta gör att tunga laster enkelt kan roteras och vändas efter behov.
Utföranden av kulrullar i KIPP-sortimentet
Beroende på kraven krävs kulrullar i olika material. KIPP-sortimentet inkluderar kulrullar med höljen av rostfritt stål och galvaniserat stål. Kulrullar med lastkulor av stål, rostfritt stål eller polyamid (POM) finns också tillgängliga.
En filtförsegling kan användas för att förhindra att smuts kommer in i kulhuset.
Utöver kulrullar med gängbult finns även kulrullar med fjäderelement eller med massivt stålhus tillgängliga.
Med ett bärighetstal på 50 Newton till 15 000 Newton har KIPP kulrullar ett brett utbud.
Fästpunkter
Lastkrokar, ögleskruvar, fästöglor och schacklar är lyfthjälpmedel. Ögleskruvar fungerar som stopp- eller förbindningselement. De används när en hög belastning (dragkraft/vikt) måste absorberas.
Ögleskruvar har en ringformad ögla och kallas därför även för ringskruv. Denna ögla är fästpunkten för att lyfta remmar, vinschar, runda selar eller dragkedjor. För att transportera tunga maskinkomponenter eller verktyg skruvas ögleskruven i hållaren.
Utföranden i KIPP-sortimentet
I KIPPs sortiment ingår förutom ögleskruvar även öglemuttrar, fästöglor, lyftöglor och schacklar.
Alla produkter finns i olika gängstorlekar, material och olika diametrar.
Ögleskruvar DIN 580 finns i olika kvalitetsklasser av rostfritt stål. Tack vare sin CE-märkning och sin högre lastkapacitet skiljer de sig från andra ögleskruvar som tillverkats enligt DIN 580 .
Ögleskruvar och lyftöglor, material
De olika produkterna finns tillgängliga i stål och rostfritt stål. Bärförmågan är densamma för båda materialen.
Materialet skiljer sig endast enligt följande:
- Stålet är massivt och ökar tyngden
- Rostfritt stål är en mjukare metall som kännetecknas av sin lägre vikt
De rostfria produkterna är indelade i olika kvalitetsklasser:
- Rostfritt stål 1.4301 är lämpligt för vardagliga utomhusapplikationer och är mycket hållbart
- Rostfritt stål 1.4401 är lämpligt för användning i kustområden eftersom dess speciallegering är havsvattenbeständig.
