K0181

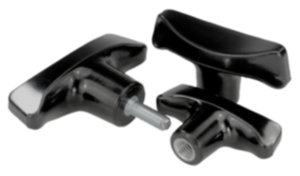

T-handtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - T-handtag

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Duroplast PF 31, svart.
Bussning resp. gängbult av förzinkat stål.Utförande:Högglanspolerat.På begäran:Ytterligare yttergängor, skruvlängder och färger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0181 T-handtag

196 kB

Ritningar (total översikt)

T-handtag, innergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	A	B	D	D3	H	H1	T	Pris
K0181.17006	K	70	22	M6	19,6	38,8	20,2	12	22,83 SEK
K0181.17008	K	70	22	M8	19,6	38,8	20,2	14	22,83 SEK
K0181.17010	K	70	22	M10	19,6	38,8	20,2	14	24,77 SEK
K0181.18008	K	80	25	M8	22,3	44	23	14	29,82 SEK
K0181.18010	K	80	25	M10	22,3	44	23	22	31,27 SEK
K0181.19010	K	90	28	M10	25	49,6	26	22	37,01 SEK
K0181.19012	K	90	28	M12	25	49,6	26	21	38,76 SEK

T-handtag, yttergänga

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	A	B	D	D3	H	H1	L	Pris
K0181.27006X18	L	70	22	M6	19,6	38,8	20,2	18	23,02 SEK
K0181.27008X24	L	70	22	M8	19,6	38,8	20,2	24	25,55 SEK
K0181.28010X20	L	80	25	M10	22,3	44	23	20	29,82 SEK
K0181.28010X30	L	80	25	M10	22,3	44	23	30	29,82 SEK
K0181.29010X30	L	90	28	M10	25	49,6	26	30	36,32 SEK
K0181.29012X24	L	90	28	M12	25	49,6	26	24	46,33 SEK
