Fästhylsor för kulspärrbultar med gängsäkring

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Kulspärrbultar
      - Fästhylsor för kulspärrbultar med gängsäkring

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Rostfritt stål 1.4305.

Gängsäkring i nylon.

Utförande:Blanka ståldelar.Anmärkning:Med fästhylsan för kulspärrbultar fästs kulspärrbultar och låsbultar snabbt och enkelt.Fördelar:- Fästhylsorna kan centreras via centreringsansatsen.
- Enkel och processäker iskruvning.
- Kan skruvas in i många olika material.
- Kan användas på båda sidorna.

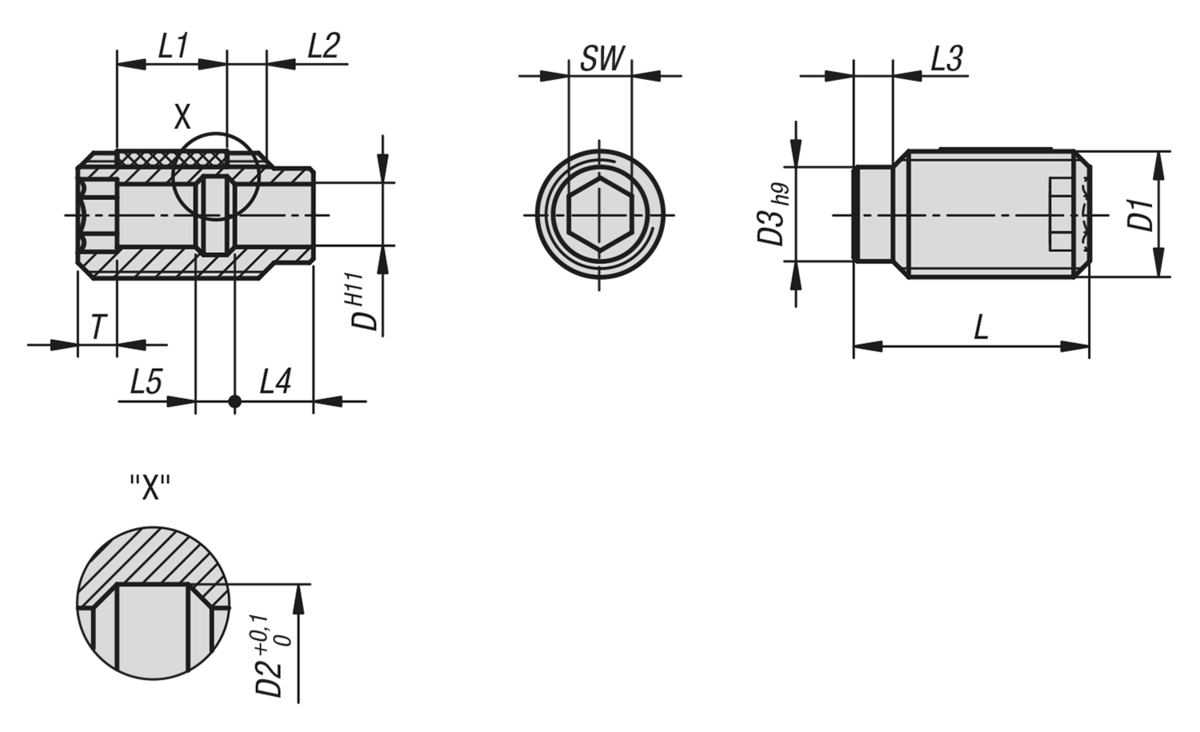

- Med gängsäkringen kan monteringsdjupet anpassas exakt till de befintliga komponenterna, och därmed krävs inget anslag. Ritningsinformation:

L2 = ca två gängvarv

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0724 Fästhylsor för kulspärrbultar med gängsäkring

320 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	D2	D3	L	L1	L3	L4	L5	SW	T	Pris
K0724.105121	5	M12	6	9	25	10	4	7	3	5	4	91,01 SEK
K0724.106161	6	M16	7,5	12	30	14	5	10	5	6	5	102,95 SEK
K0724.108161	8	M16	10	12	30	14	5	10	5	8	5	102,95 SEK
K0724.110241	10	M24	13	18	35	14	6	8	7	10	6	188,33 SEK
K0724.112241	12	M24	15	18	35	14	6	8	7	12	6	188,33 SEK
K0724.116301	16	M30	20	24	40	14	8	11	9	16	7	208,43 SEK
