Kulspärrbultar utan huvud i stål eller rostfritt stål med gänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Kulspärrbultar
      - Kulspärrbultar utan huvud i stål eller rostfritt stål med gänga

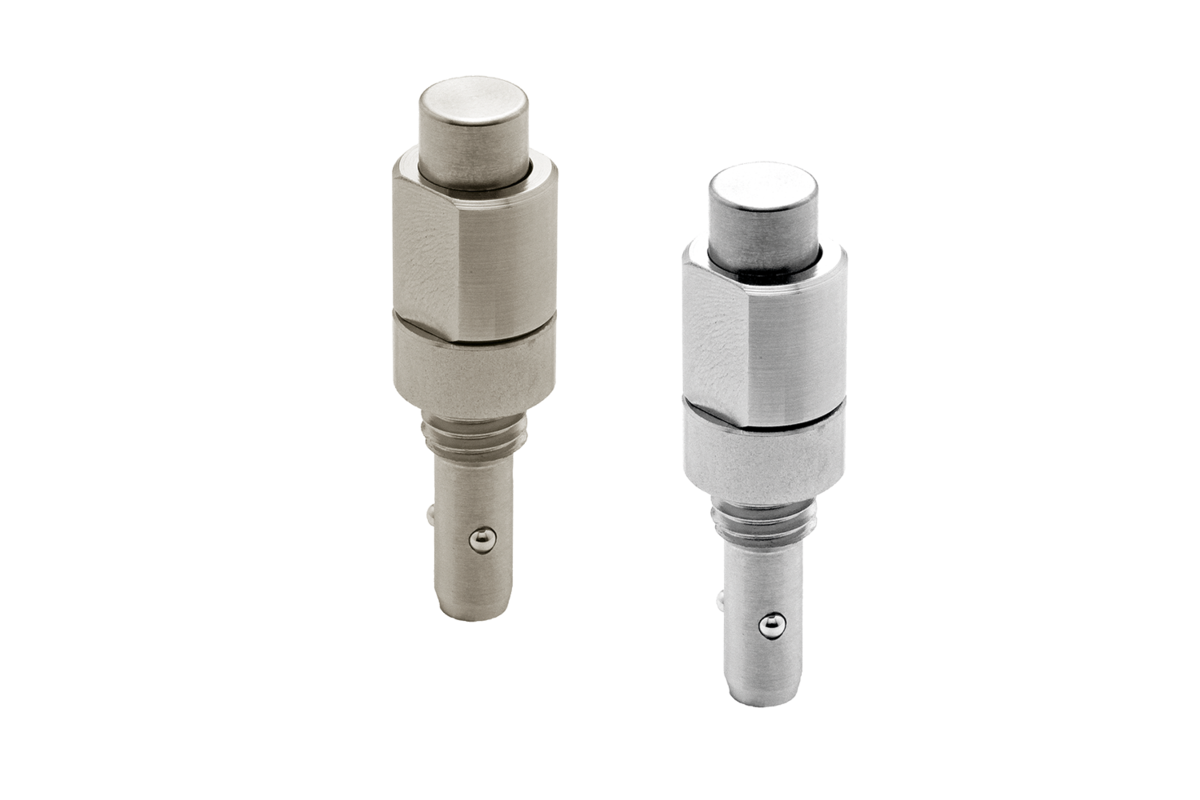

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hus och tryckknapp i stål eller rostfritt stål.
Kula, fjäder och låsring i rostfritt stål.
O-ring i FKM.Utförande:Hus förnicklat eller blankt.
Knapp seghärdad och förnicklad.
Kula seghärdad.Anmärkning:Monteringsmått, Form A för plattjocklek 6 mm.
Monteringsmått, Form B för plattjocklek 6 till 16 mm.OBS!De angivna dragkrafterna gäller endast tillsammans med fästhylsor K1065.Tillbehör:Fästhylsa K1065Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1063 Kulspärrbultar utan huvud i stål eller rostfritt stål med gänga

234 kB

Fjädrande tryckstycken med LONG-LOK gängsäkring

1,5 MB

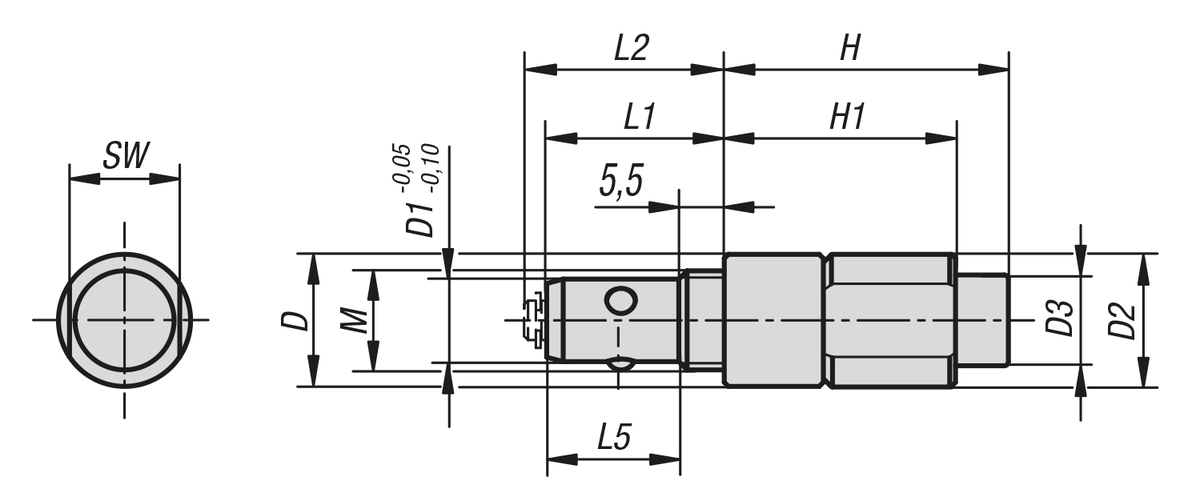

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	D	D1	D2	D3	M	L1	L2	L5	H	H1	SW	D6	T max.	Spännkraft N	Skjuvkraft kN	Dragkraft F kN	Temperaturbeständighet	Pris
K1063.6212	stål	12	6	12	8	M8x1,25	19	21	13,5	22	17,5	10	13	10	30	3	0,5	≤180 °C	253,56 SEK
K1063.10242	stål	16	10	16	11	M12x1,5	21,5	23,5	16	34,4	28	13	17	16	50	9	1,5	≤180 °C	274,66 SEK
K1063.16212	rostfritt stål	12	6	12	8	M8x1,25	19	21	13,5	22	17,5	10	13	10	30	3	0,5	≤180 °C	361,30 SEK
K1063.110242	rostfritt stål	16	10	16	11	M12x1,5	21,5	23,5	16	34,4	28	13	17	16	50	9	1,5	≤180 °C	390,68 SEK
