Artikelbeskrivning/produktbilder

BeskrivningMaterial:Vev i termoplast.
Cylinderhandtag i termoplast och stål.Utförande:Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Navskyddet levereras omonterat. Handvevarna kan fästas axiellt på en axel med passkil med hjälp av tvärstift eller en cylinderskruv DIN 6912 och en bricka DIN 7349. För att sätta säkerhets-cylinderhandtaget i användningsläge krävs två moment:
- Vrid handtaget helt runt vridaxeln (90°).
- Tryck handtaget i axiell riktning till spärrläget.
När handtaget är intryckt vevar man sedan mycket bekvämt. Handtaget återgår automatiskt när man släpper.

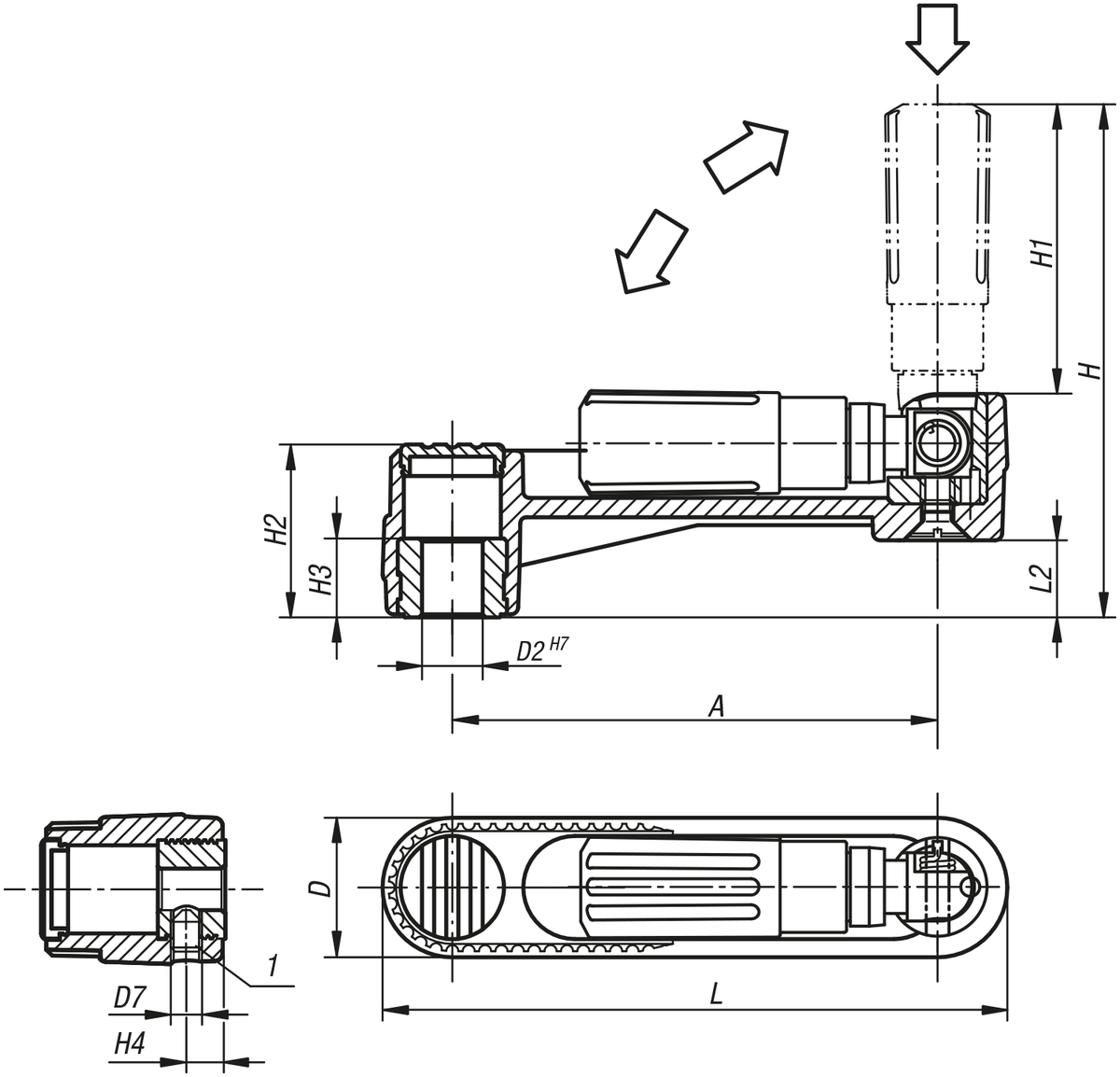

För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Tillbehör:K1160 cylinderskruvar med insexkant, lågt huvud DIN 6912.Ritningsinformation:

1) Tvärhålet är förskjutet 90° mot passkilspåret.

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0268_PBMN Handvevar med säkerhets-cylinderhandtag, passhål med spår

450 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Pris
K0268.110802	passhål med spår	utan tvärhål	termoplast	80	2	24	8	-	84,2	47,5	28,5	13	-	104	12,7	9	369,57 SEK
K0268.111003	passhål med spår	utan tvärhål	termoplast	80	3	24	10	-	84,2	47,5	28,5	13	-	104	12,7	11,4	369,57 SEK
K0268.121003	passhål med spår	utan tvärhål	termoplast	100	3	29	10	-	104,2	58,5	35,5	13	-	129	15,7	11,4	372,77 SEK
K0268.121204	passhål med spår	utan tvärhål	termoplast	100	4	29	12	-	104,2	58,5	35,5	13	-	129	15,7	13,8	372,77 SEK
K0268.131204	passhål med spår	utan tvärhål	termoplast	125	4	36	12	-	139	82	44	18,5	-	161	19,5	13,8	378,01 SEK
K0268.131405	passhål med spår	utan tvärhål	termoplast	125	5	36	14	-	139	82	44	18,5	-	161	19,5	16,3	378,01 SEK
K0268.1108026	passhål med spår	med tvärhål	termoplast	80	2	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	9	397,73 SEK
K0268.1110036	passhål med spår	med tvärhål	termoplast	80	3	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	11,4	397,73 SEK
K0268.1210036	passhål med spår	med tvärhål	termoplast	100	3	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	11,4	400,93 SEK
K0268.1212046	passhål med spår	med tvärhål	termoplast	100	4	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	13,8	400,93 SEK
K0268.1312046	passhål med spår	med tvärhål	termoplast	125	4	36	12	M6	139	82	44	18,5	7,5	161	19,5	13,8	406,08 SEK
K0268.1314056	passhål med spår	med tvärhål	termoplast	125	5	36	14	M6	139	82	44	18,5	7,5	161	19,5	16,3	406,08 SEK
