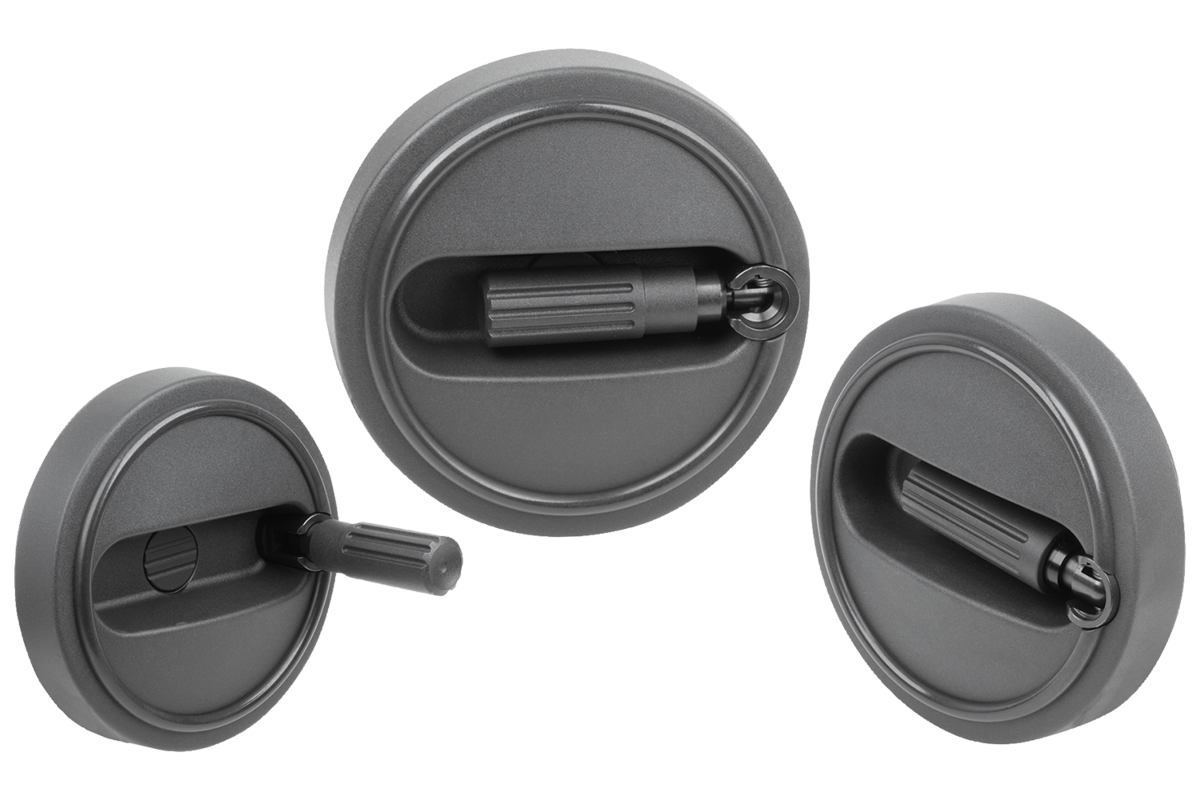

Handrattar med säkerhets-cylinderhandtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handrattar med säkerhets-cylinderhandtag

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hjulstomme och handtag av termoplast, svartgrå.Utförande:Brunerade ståldelar.Anmärkning:Navskyddet levereras omonterat. Handrattarna kan fästas på en axel med tvärstift eller en cylinderskruv DIN 6912 och en bricka DIN 7349 axiellt med passkil. För att sätta säkerhets-cylinderhandtaget i användningsläge krävs två moment:
- Sväng handtaget runt vridaxeln till anslaget (90°).
- Tryck handtaget axiellt till spärrläget.
När det är intryckt vevar man bekvämt med precisionsgrepp. När man släpper går det tillbaka automatiskt.
I utförandena med tvärhål fästs de med det iskruvade gängstiftet ISO 4027 (DIN 914).
Monteringsexempel, se K0256.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0259 Handrattar med säkerhets-cylinderhandtag

340 kB

Ritningar

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Utförande	Utförande 2	Material komponent	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	Pris
K0259.108008	passhål	-	termoplast	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	-	-	415,80 SEK
K0259.108010	passhål	-	termoplast	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	-	-	415,80 SEK
K0259.108012	passhål	-	termoplast	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	-	-	415,80 SEK
K0259.210010	passhål	-	termoplast	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	88,6	13	47,5	43,5	-	-	467,56 SEK
K0259.210012	passhål	-	termoplast	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	88,6	13	47,5	43,5	-	-	467,56 SEK
K0259.312512	passhål	-	termoplast	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	-	-	471,64 SEK
K0259.312514	passhål	-	termoplast	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	-	-	471,64 SEK
K0259.312516	passhål	-	termoplast	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	-	-	471,64 SEK
K0259.416014	passhål	-	termoplast	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	142	18,5	81,6	63,8	-	-	483,10 SEK
K0259.416016	passhål	-	termoplast	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	142	18,5	81,6	63,8	-	-	483,10 SEK
K0259.10800802	passhål med spår	-	termoplast	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	2	9	440,75 SEK
K0259.10801003	passhål med spår	-	termoplast	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	3	11,4	440,75 SEK
K0259.10801204	passhål med spår	-	termoplast	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	72,6	13	38	36,7	4	13,8	440,75 SEK
K0259.21001003	passhål med spår	-	termoplast	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	88,6	13	47,5	43,5	3	11,4	492,62 SEK
K0259.21001204	passhål med spår	-	termoplast	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	88,6	13	47,5	43,5	4	13,8	492,62 SEK
K0259.31251204	passhål med spår	-	termoplast	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	4	13,8	496,70 SEK
K0259.31251405	passhål med spår	-	termoplast	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	5	16,3	496,70 SEK
K0259.31251605	passhål med spår	-	termoplast	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	107,7	18,5	58,4	52,1	5	18,3	496,70 SEK
K0259.41601405	passhål med spår	-	termoplast	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	142	18,5	81,6	63,8	5	16,3	508,45 SEK
K0259.41601605	passhål med spår	-	termoplast	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	142	18,5	81,6	63,8	5	18,3	508,45 SEK
K0259.1080086	passhål	med tvärhål	termoplast	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	-	-	447,16 SEK
K0259.1080106	passhål	med tvärhål	termoplast	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	-	-	447,16 SEK
K0259.1080126	passhål	med tvärhål	termoplast	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	-	-	447,16 SEK
K0259.2100106	passhål	med tvärhål	termoplast	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	-	-	499,32 SEK
K0259.2100126	passhål	med tvärhål	termoplast	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	-	-	499,32 SEK
K0259.3125126	passhål	med tvärhål	termoplast	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	-	-	503,30 SEK
K0259.3125146	passhål	med tvärhål	termoplast	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	-	-	503,30 SEK
K0259.3125166	passhål	med tvärhål	termoplast	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	-	-	503,30 SEK
K0259.4160146	passhål	med tvärhål	termoplast	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	-	-	514,57 SEK
K0259.4160166	passhål	med tvärhål	termoplast	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	-	-	514,57 SEK
K0259.108008026	passhål med spår	med tvärhål	termoplast	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	2	9	472,22 SEK
K0259.108010036	passhål med spår	med tvärhål	termoplast	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	3	11,4	472,22 SEK
K0259.108012046	passhål med spår	med tvärhål	termoplast	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	4	13,8	472,22 SEK
K0259.210010036	passhål med spår	med tvärhål	termoplast	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	3	11,4	523,99 SEK
K0259.210012046	passhål med spår	med tvärhål	termoplast	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	4	13,8	523,99 SEK
K0259.312512046	passhål med spår	med tvärhål	termoplast	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	4	13,8	528,27 SEK
K0259.312514056	passhål med spår	med tvärhål	termoplast	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	5	16,3	528,27 SEK
K0259.312516056	passhål med spår	med tvärhål	termoplast	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	5	18,3	528,27 SEK
K0259.416014056	passhål med spår	med tvärhål	termoplast	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	5	16,3	539,92 SEK
K0259.416016056	passhål med spår	med tvärhål	termoplast	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	5	18,3	539,92 SEK
