Handvevar med säkerhets-cylinderhandtag, med innerfyrkant

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar med säkerhets-cylinderhandtag
      - Handvevar med säkerhets-cylinderhandtag, med innerfyrkant

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Vev i termoplast.
Cylinderhandtag i termoplast och stål.Utförande:Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Navskyddet levereras omonterat. För att sätta säkerhets-cylinderhandtaget i användningsläge krävs två moment:
- Vrid handtaget helt runt vridaxeln (90°).
- Tryck handtaget i axiell riktning till spärrläget. När handtaget är intryckt vevar man sedan mycket bekvämt. Handtaget återgår automatiskt när man släpper.

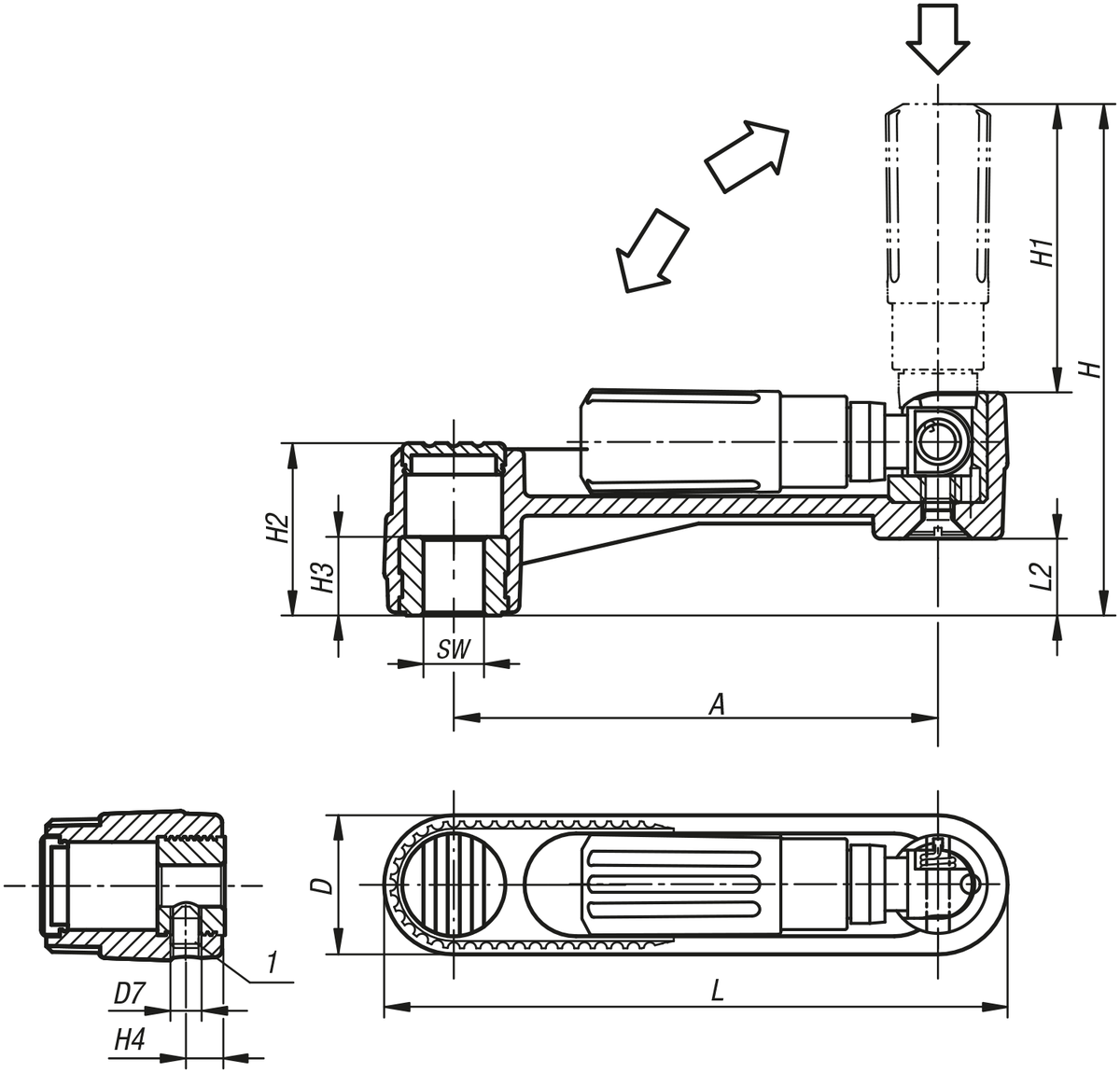

För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Tillbehör:K1160 cylinderskruvar med insexkant, lågt huvud DIN 6912.Ritningsinformation:

1) Tvärhålet är förskjutet 90° mot passkilspåret.

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0268_IV Handvevar med säkerhets-cylinderhandtag, med innerfyrkant

450 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Pris
K0268.2108	innerfyrkant	utan tvärhål	termoplast	80	24	-	84,2	47,5	28,5	13	-	104	12,7	8	360,72 SEK
K0268.2110	innerfyrkant	utan tvärhål	termoplast	80	24	-	84,2	47,5	28,5	13	-	104	12,7	10	360,72 SEK
K0268.2210	innerfyrkant	utan tvärhål	termoplast	100	29	-	104,2	58,5	35,5	13	-	129	15,7	10	364,61 SEK
K0268.2212	innerfyrkant	utan tvärhål	termoplast	100	29	-	104,2	58,5	35,5	13	-	129	15,7	12	364,61 SEK
K0268.2312	innerfyrkant	utan tvärhål	termoplast	125	36	-	139	82	44	18,5	-	161	19,5	12	369,66 SEK
K0268.2314	innerfyrkant	utan tvärhål	termoplast	125	36	-	139	82	44	18,5	-	161	19,5	14	369,66 SEK
K0268.21086	innerfyrkant	med tvärhål	termoplast	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	8	388,89 SEK
K0268.21106	innerfyrkant	med tvärhål	termoplast	80	24	M6	84,2	47,5	28,5	13	7,5	104	12,7	10	388,89 SEK
K0268.22106	innerfyrkant	med tvärhål	termoplast	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	10	392,77 SEK
K0268.22126	innerfyrkant	med tvärhål	termoplast	100	29	M6	104,2	58,5	35,5	13	7,5	129	15,7	12	392,77 SEK
K0268.23126	innerfyrkant	med tvärhål	termoplast	125	36	M6	139	82	44	18,5	7,5	161	19,5	12	397,82 SEK
K0268.23146	innerfyrkant	med tvärhål	termoplast	125	36	M6	139	82	44	18,5	7,5	161	19,5	14	397,82 SEK
