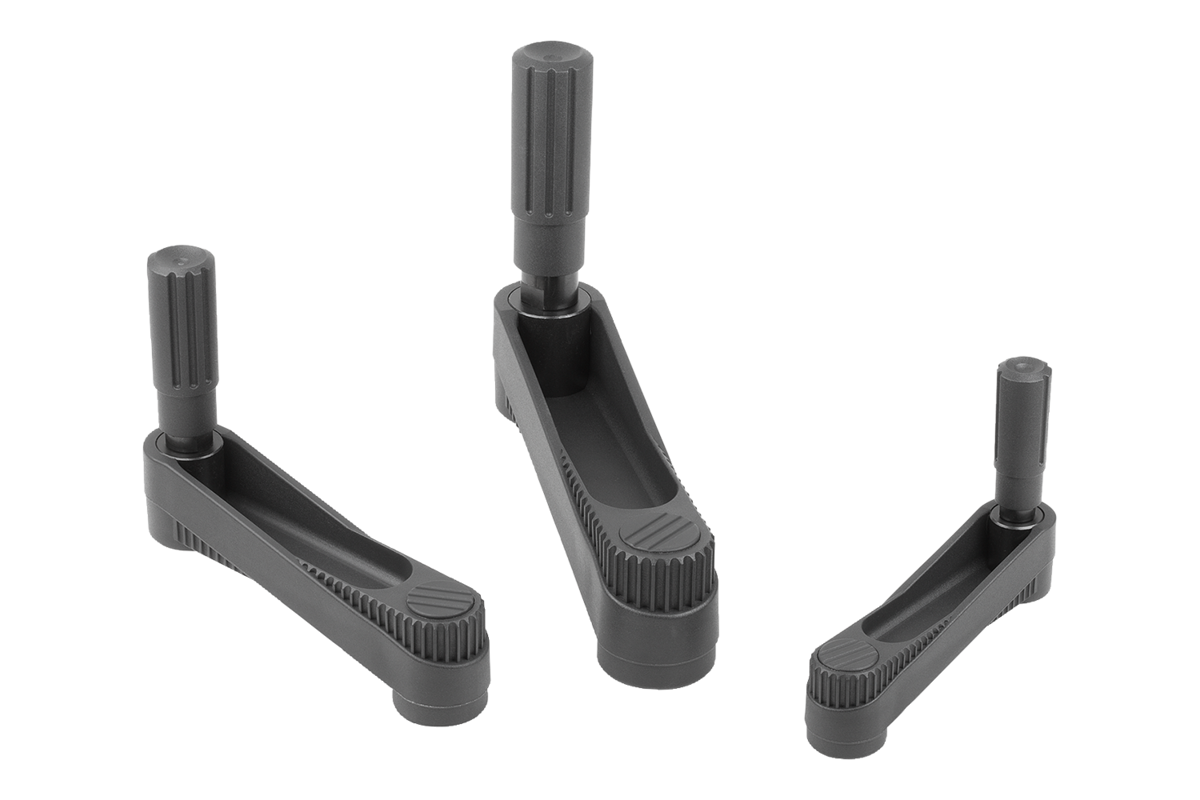

Handvevar med cylinderhandtag, vridbart

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar med cylinderhandtag, vridbart

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Vev i termoplast.
Cylinderhandtag i termoplast och stål.Utförande:Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Navskyddet och det vridbara cylinderhandtaget levereras omonterade.
Handtagets axel måste skruvas in i fästhålet vid monteringen.
Handvevarna kan fästas axiellt på en axel med passkil med hjälp av tvärstift eller en cylinderskruv DIN 6912 och en bricka DIN 7349.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).Tillbehör:K1160 cylinderskruvar med insexkant, lågt huvud DIN 6912.Ritningsinformation:

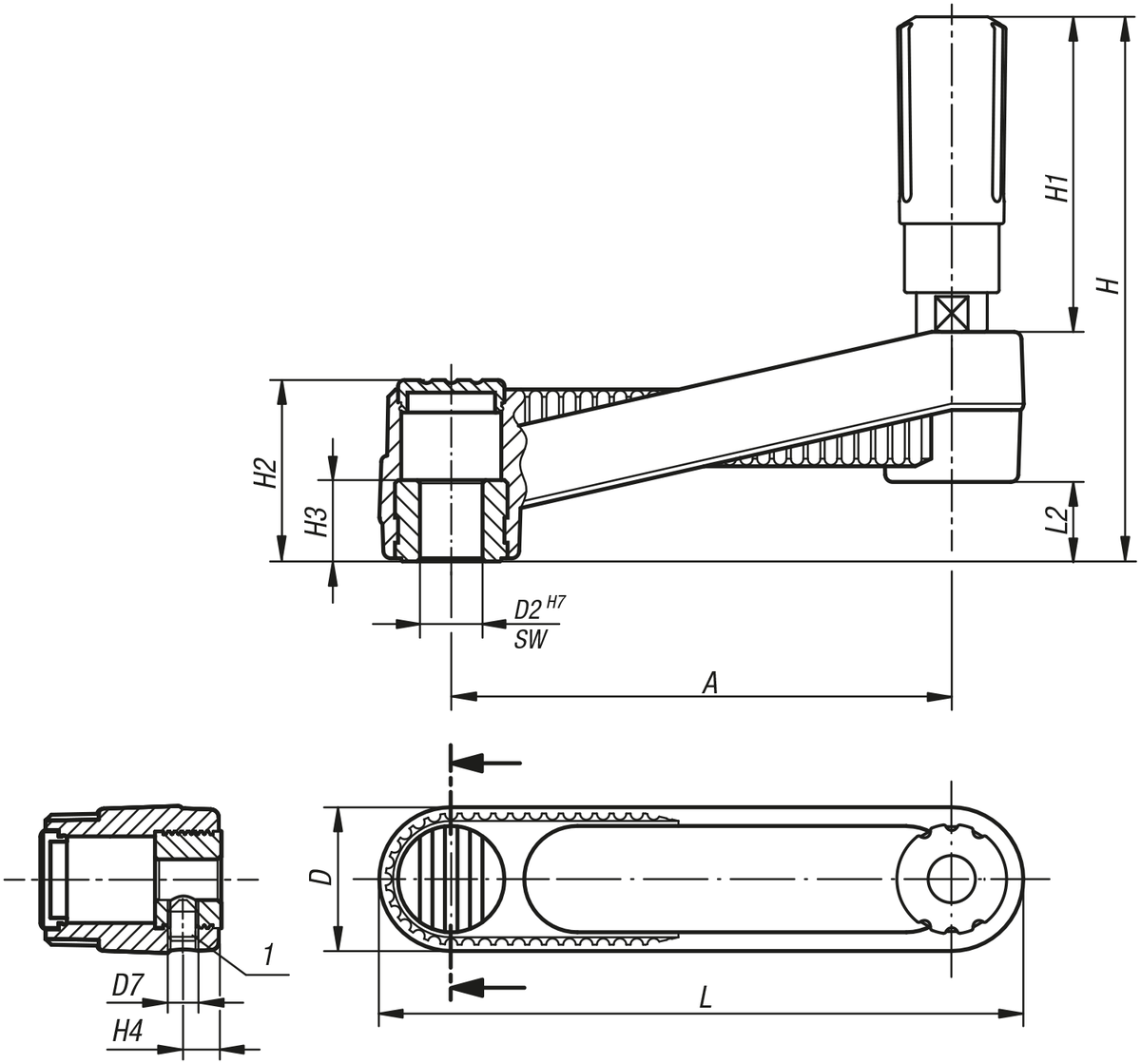

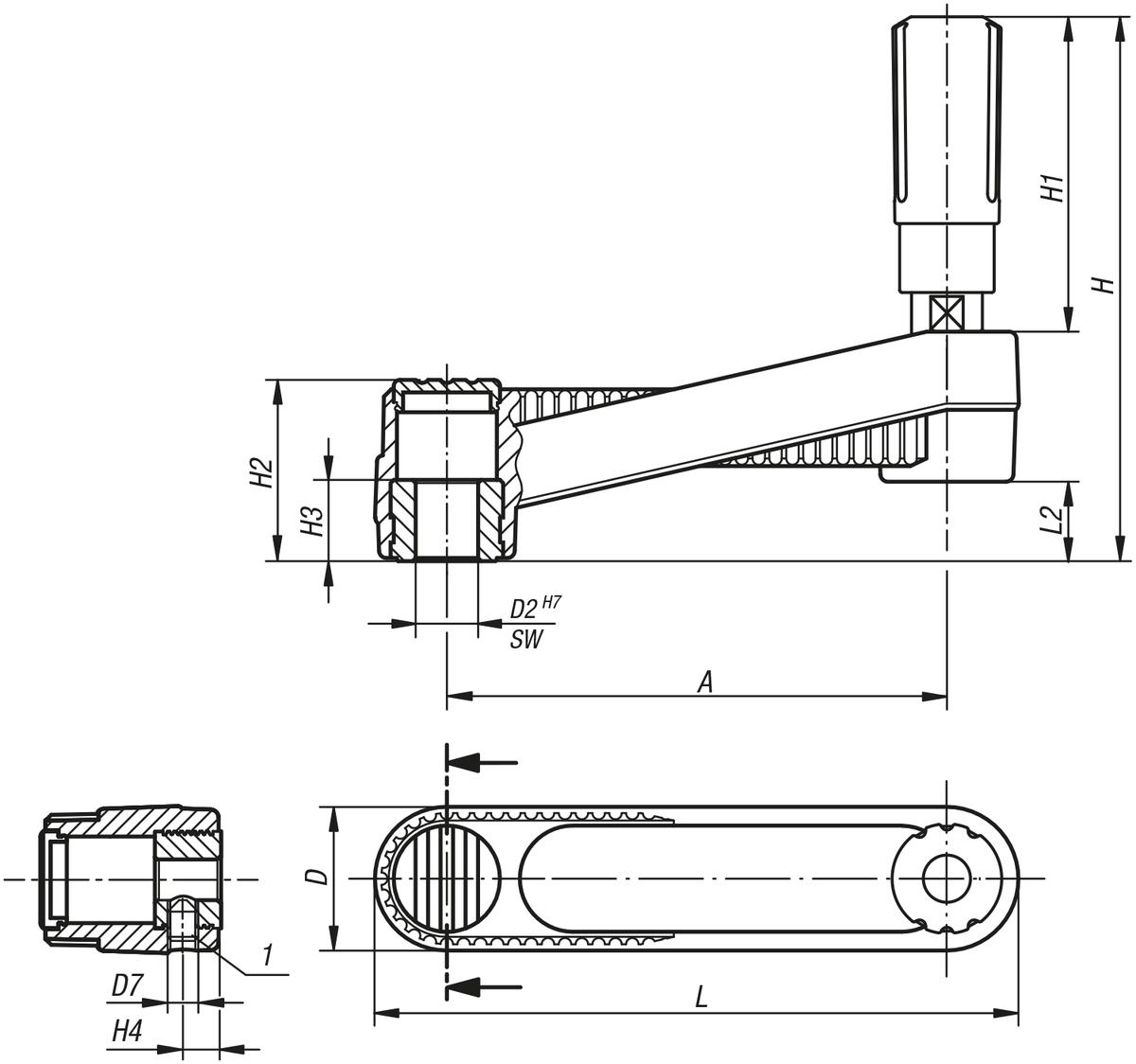

1) Tvärhålet är förskjutet 90° mot passkilspåret.

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0659 Handvevar med cylinderhandtag, vridbart

325 kB

Ritningar (total översikt)

Handvevar med cylinderhandtag, vridbart, passhål utan spår

Mer information

Ritningar

Handvevar med cylinderhandtag, vridbart, passhål utan spår

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Pris
K0659.3108	passhål	utan tvärhål	stål	80	24	8	-	85,8	49,1	28,5	13	-	104	12,7	106,55 SEK
K0659.3110	passhål	utan tvärhål	stål	80	24	10	-	85,8	49,1	28,5	13	-	104	12,7	106,55 SEK
K0659.3210	passhål	utan tvärhål	stål	100	29	10	-	107,1	61,4	35,5	13	-	129	15,7	119,08 SEK
K0659.3212	passhål	utan tvärhål	stål	100	29	12	-	107,1	61,4	35,5	13	-	129	15,7	119,08 SEK
K0659.3312	passhål	utan tvärhål	stål	125	36	12	-	139,5	82,5	44	18,5	-	161	19,5	164,05 SEK
K0659.3314	passhål	utan tvärhål	stål	125	36	14	-	139,5	82,5	44	18,5	-	161	19,5	164,05 SEK
K0659.31086	passhål	med tvärhål	stål	80	24	8	-	85,8	49,1	28,5	13	7,5	104	12,7	134,72 SEK
K0659.31106	passhål	med tvärhål	stål	80	24	10	-	85,8	49,1	28,5	13	7,5	104	12,7	134,72 SEK
K0659.32106	passhål	med tvärhål	stål	100	29	10	-	107,1	61,4	35,5	13	7,5	129	15,7	147,24 SEK
K0659.32126	passhål	med tvärhål	stål	100	29	12	-	107,1	61,4	35,5	13	7,5	129	15,7	147,24 SEK
K0659.33126	passhål	med tvärhål	stål	125	36	12	-	139,5	82,5	44	18,5	7,5	161	19,5	192,11 SEK
K0659.33146	passhål	med tvärhål	stål	125	36	14	-	139,5	82,5	44	18,5	7,5	161	19,5	192,11 SEK

Handvevar med cylinderhandtag, vridbart, passhål med spår

Mer information

Ritningar

Handvevar med cylinderhandtag, vridbart, passhål med spår

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Pris
K0659.310802	passhål med spår	utan tvärhål	stål	80	2	24	8	-	85,8	49,1	28,5	13	-	104	12,7	9	128,40 SEK
K0659.311003	passhål med spår	utan tvärhål	stål	80	3	24	10	-	85,8	49,1	28,5	13	-	104	12,7	11,4	128,40 SEK
K0659.321003	passhål med spår	utan tvärhål	stål	100	3	29	10	-	107,1	61,4	35,5	13	-	129	15,7	11,4	141,22 SEK
K0659.321204	passhål med spår	utan tvärhål	stål	100	4	29	12	-	107,1	61,4	35,5	13	-	129	15,7	13,8	141,22 SEK
K0659.331204	passhål med spår	utan tvärhål	stål	125	4	36	12	-	139,5	82,5	44	18,5	-	161	19,5	13,8	186,00 SEK
K0659.331405	passhål med spår	utan tvärhål	stål	125	5	36	14	-	139,5	82,5	44	18,5	-	161	19,5	16,3	186,00 SEK
K0659.3212046	passhål med spår	med tvärhål	stål	100	4	29	12	-	107,1	61,4	35,5	13	7,5	129	15,7	13,8	169,29 SEK
K0659.3210036	passhål med spår	med tvärhål	stål	100	3	29	10	-	107,1	61,4	35,5	13	7,5	129	15,7	11,4	169,29 SEK
K0659.3312046	passhål med spår	med tvärhål	stål	125	4	36	12	-	139,5	82,5	44	18,5	7,5	161	19,5	13,8	214,06 SEK
K0659.3314056	passhål med spår	med tvärhål	stål	125	5	36	14	-	139,5	82,5	44	18,5	7,5	161	19,5	16,3	214,06 SEK
K0659.3108026	passhål med spår	med tvärhål	stål	80	2	24	8	-	85,8	49,1	28,5	13	7,5	104	12,7	9	156,57 SEK
K0659.3110036	passhål med spår	med tvärhål	stål	80	3	24	10	-	85,8	49,1	28,5	13	7,5	104	12,7	11,4	156,57 SEK

Handvevar med cylinderhandtag, vridbart, med innerfyrkant

Mer information

Ritningar

Handvevar med cylinderhandtag, vridbart, med innerfyrkant

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Pris
K0659.4108	innerfyrkant	utan tvärhål	stål	80	24	-	85,8	49,1	28,5	13	-	104	12,7	8	121,21 SEK
K0659.4110	innerfyrkant	utan tvärhål	stål	80	24	-	85,8	49,1	28,5	13	-	104	12,7	10	121,21 SEK
K0659.4210	innerfyrkant	utan tvärhål	stål	100	29	-	107,1	61,4	35,5	13	-	129	15,7	10	134,81 SEK
K0659.4212	innerfyrkant	utan tvärhål	stål	100	29	-	107,1	61,4	35,5	13	-	129	15,7	12	134,81 SEK
K0659.4312	innerfyrkant	utan tvärhål	stål	125	36	-	139,5	82,5	44	18,5	-	161	19,5	12	179,29 SEK
K0659.4314	innerfyrkant	utan tvärhål	stål	125	36	-	139,5	82,5	44	18,5	-	161	19,5	14	179,29 SEK
K0659.41086	innerfyrkant	med tvärhål	stål	80	24	-	85,8	49,1	28,5	13	7,5	104	12,7	8	149,38 SEK
K0659.41106	innerfyrkant	med tvärhål	stål	80	24	-	85,8	49,1	28,5	13	7,5	104	12,7	10	149,38 SEK
K0659.42106	innerfyrkant	med tvärhål	stål	100	29	-	107,1	61,4	35,5	13	7,5	129	15,7	10	162,88 SEK
K0659.42126	innerfyrkant	med tvärhål	stål	100	29	-	107,1	61,4	35,5	13	7,5	129	15,7	12	162,88 SEK
K0659.43126	innerfyrkant	med tvärhål	stål	125	36	-	139,5	82,5	44	18,5	7,5	161	19,5	12	207,37 SEK
K0659.43146	innerfyrkant	med tvärhål	stål	125	36	-	139,5	82,5	44	18,5	7,5	161	19,5	14	207,37 SEK
