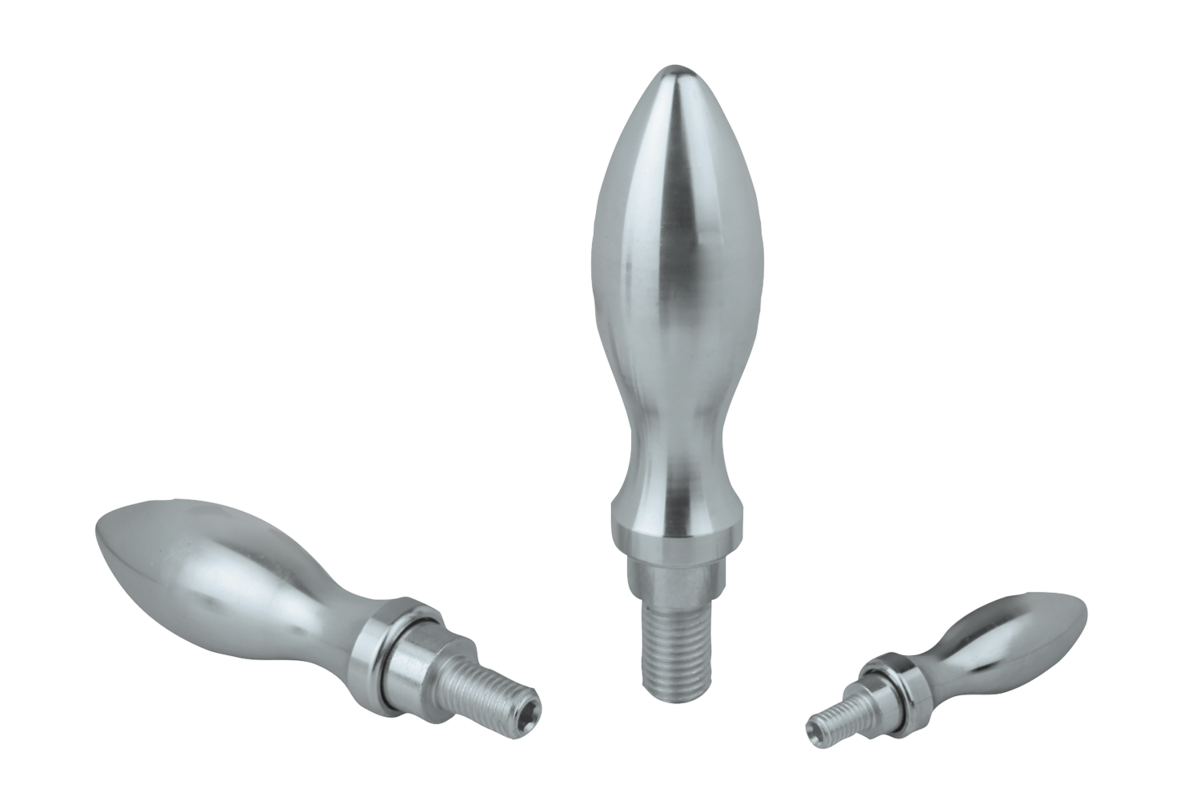

K0168Roterande handtag, vridbara DIN 98, Form E, av stål |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Roterande handtag och axeldel av stål.Utförande:Roterande handtag och axeldel förzinkade och blåkromaterade.Anmärkning:På de roterande handtagen med D1=25 mm och 32 mm är gänglängden L2 kortare än vad som anges i DIN 98. De roterande handtagen passar till handrattar DIN 950.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr.

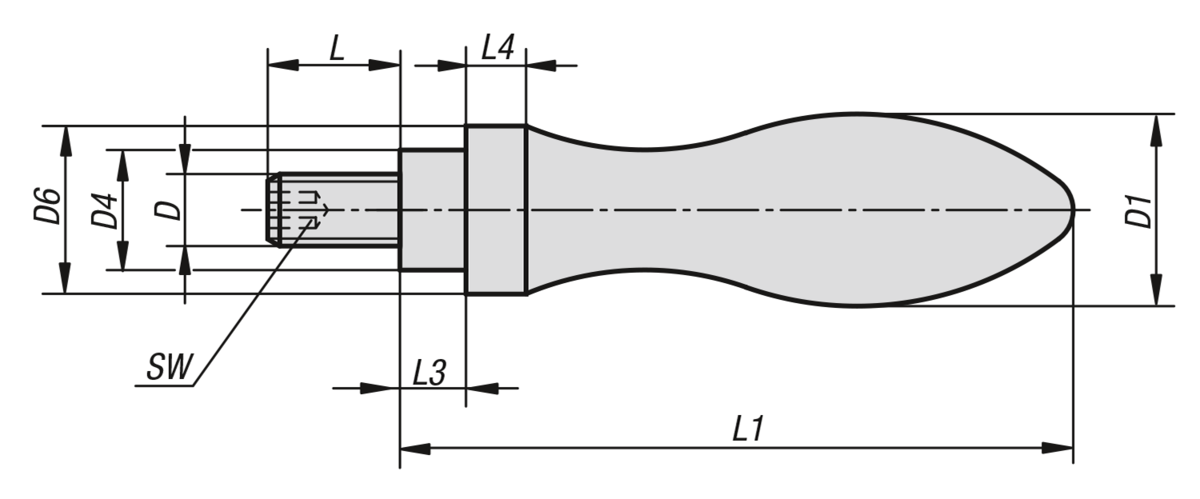

| Gängtyp | D | D1
| D4 | D6 | L | L1 | L3 | L4 | SW | CAD | Tillb. | Pris | Beställ |
|---|
| K0168.0616055 | yttergänga | M6 | 16 | 10 | 14 | 11 | 54,5 | 5,5 | 5 | 3 |  | | 55,94 SEK | | | K0168.0820067 | yttergänga | M8 | 20 | 13 | 18 | 13 | 67 | 6 | 6 | 4 | | | 77,70 SEK | | | K0168.1025083 | yttergänga | M10 | 25 | 16 | 21 | 13 | 83 | 8 | 6,5 | 5 | | | 93,54 SEK | | | K0168.1232105 | yttergänga | M12 | 32 | 20 | 26 | 16 | 105,5 | 10,5 | 8 | 6 | | | 145,60 SEK | | | K0168.1636117 | yttergänga | M16 | 36 | 22 | 29 | 26 | 117 | 11 | 9 | 8 | | | 182,01 SEK | |
