Handrattar med cylinderhandtag, fällbart

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handrattar med cylinderhandtag, fällbart

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Termoplast, svartgrå.Utförande:Brunerade ståldelar.Anmärkning:Navskyddet levereras omonterat.
Handrattarna kan fästas på en axel med tvärstift eller en cylinderskruv DIN 6912 och en bricka DIN 7349 axiellt med passkil.
För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914).
Monteringsexempel, se K0256.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0258 Handrattar med cylinderhandtag, fällbart

310 kB

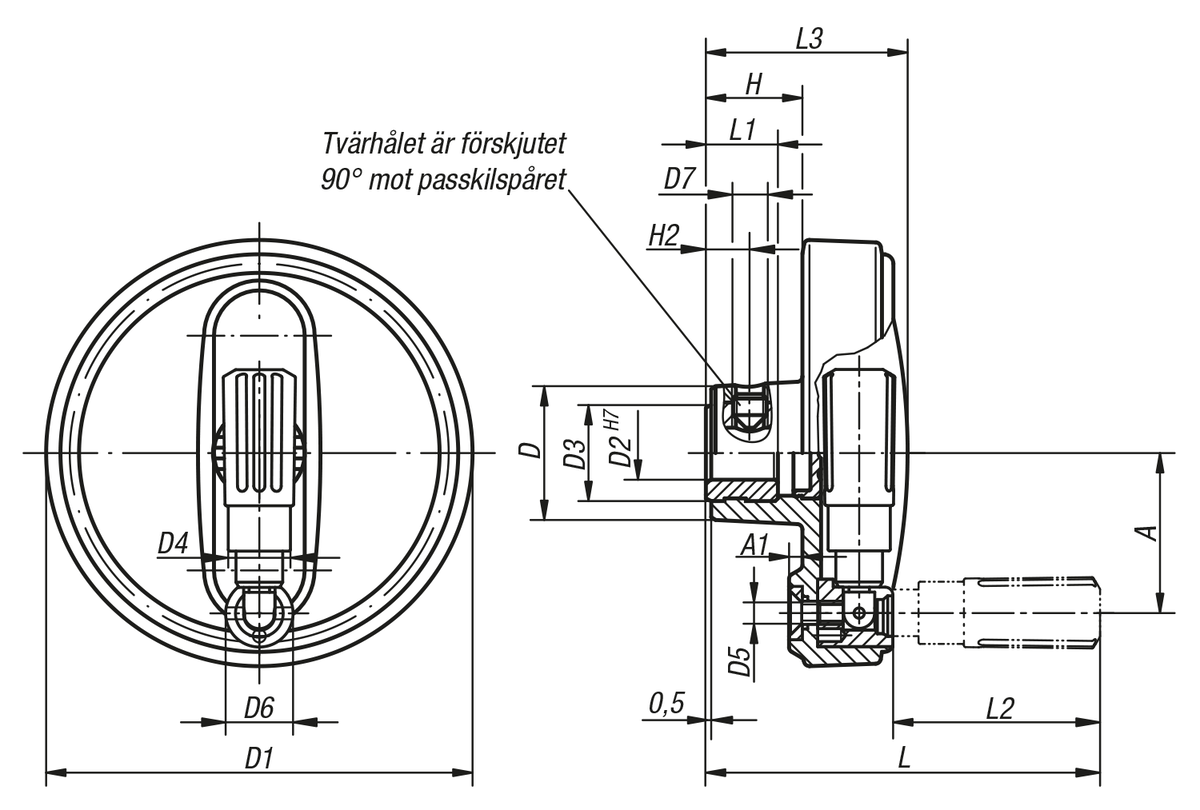

Ritningar

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Utförande	Utförande 2	Material komponent	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	Pris
K0258.108008	passhål	-	stål	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	295,56 SEK
K0258.108010	passhål	-	stål	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	295,56 SEK
K0258.108012	passhål	-	stål	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	-	-	295,56 SEK
K0258.210010	passhål	-	stål	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	-	-	348,20 SEK
K0258.210012	passhål	-	stål	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	-	-	348,20 SEK
K0258.312512	passhål	-	stål	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	372,09 SEK
K0258.312514	passhål	-	stål	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	372,09 SEK
K0258.312516	passhål	-	stål	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	-	-	372,09 SEK
K0258.416014	passhål	-	stål	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	-	-	396,46 SEK
K0258.416016	passhål	-	stål	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	-	-	396,46 SEK
K0258.10800802	passhål med spår	-	stål	25	80	8H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	2	9	320,61 SEK
K0258.10801003	passhål med spår	-	stål	25	80	10H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	3	11,4	320,61 SEK
K0258.10801204	passhål med spår	-	stål	25	80	12H7	19	14	M4	13	-	30	2,5	17,6	-	74,6	13	40	36,7	4	13,8	320,61 SEK
K0258.21001003	passhål med spår	-	stål	28	100	10H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	3	11,4	373,45 SEK
K0258.21001204	passhål med spår	-	stål	28	100	12H7	19	16	M5	16	-	38	3	20,1	-	90,1	13	49	43,5	4	13,8	373,45 SEK
K0258.31251204	passhål med spår	-	stål	35	125	12H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	4	13,8	397,34 SEK
K0258.31251405	passhål med spår	-	stål	35	125	14H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	5	16,3	397,34 SEK
K0258.31251605	passhål med spår	-	stål	35	125	16H7	25	20	M6	20	-	47,5	4	23,3	-	108,8	18,5	59,5	52,1	5	18,3	397,34 SEK
K0258.41601405	passhål med spår	-	stål	45	160	14H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	5	16,3	421,82 SEK
K0258.41601605	passhål med spår	-	stål	45	160	16H7	25	25	M8	26	-	62	5,6	28	-	143,5	18,5	83	63,8	5	18,3	421,82 SEK
K0258.1080086	passhål	med tvärhål	stål	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	327,12 SEK
K0258.1080106	passhål	med tvärhål	stål	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	327,12 SEK
K0258.1080126	passhål	med tvärhål	stål	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	-	-	327,12 SEK
K0258.2100106	passhål	med tvärhål	stål	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	-	-	379,76 SEK
K0258.2100126	passhål	med tvärhål	stål	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	-	-	379,76 SEK
K0258.3125126	passhål	med tvärhål	stål	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	403,65 SEK
K0258.3125146	passhål	med tvärhål	stål	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	403,65 SEK
K0258.3125166	passhål	med tvärhål	stål	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	-	-	403,65 SEK
K0258.4160146	passhål	med tvärhål	stål	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	-	-	428,03 SEK
K0258.4160166	passhål	med tvärhål	stål	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	-	-	428,03 SEK
K0258.108008026	passhål med spår	med tvärhål	stål	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	2	9	352,08 SEK
K0258.108010036	passhål med spår	med tvärhål	stål	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	3	11,4	352,08 SEK
K0258.108012046	passhål med spår	med tvärhål	stål	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	74,6	13	40	36,7	4	13,8	352,08 SEK
K0258.210010036	passhål med spår	med tvärhål	stål	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	3	11,4	405,11 SEK
K0258.210012046	passhål med spår	med tvärhål	stål	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	90,1	13	49	43,5	4	13,8	405,11 SEK
K0258.312512046	passhål med spår	med tvärhål	stål	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	4	13,8	428,90 SEK
K0258.312514056	passhål med spår	med tvärhål	stål	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	16,3	428,90 SEK
K0258.312516056	passhål med spår	med tvärhål	stål	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	108,8	18,5	59,5	52,1	5	18,3	428,90 SEK
K0258.416014056	passhål med spår	med tvärhål	stål	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	16,3	453,29 SEK
K0258.416016056	passhål med spår	med tvärhål	stål	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	143,5	18,5	83	63,8	5	18,3	453,29 SEK
