        Spännjärn platta liknande DIN 6314, stål och aluminium

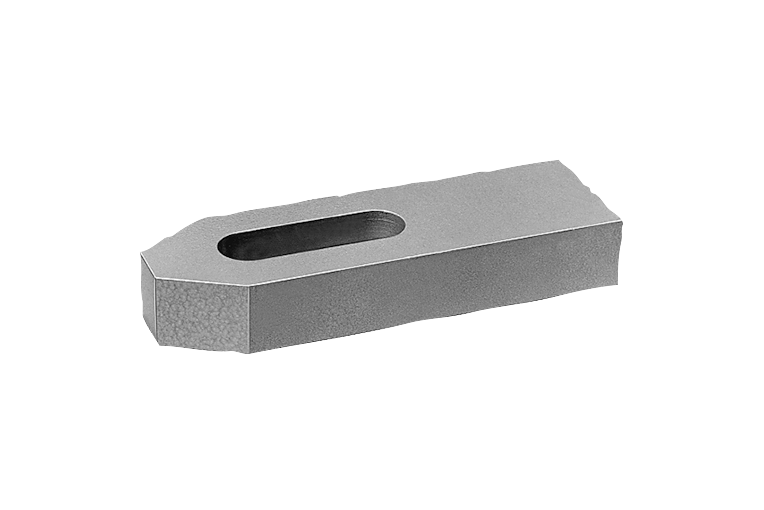

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Seghärdat stål eller EN AW-7022.Utförande:Lackerat. Blankt aluminium.Anmärkning:Om koniska hylsor K0729 används krävs Form G.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1516 Spännjärn platta liknande DIN 6314, stål och aluminium

153 kB

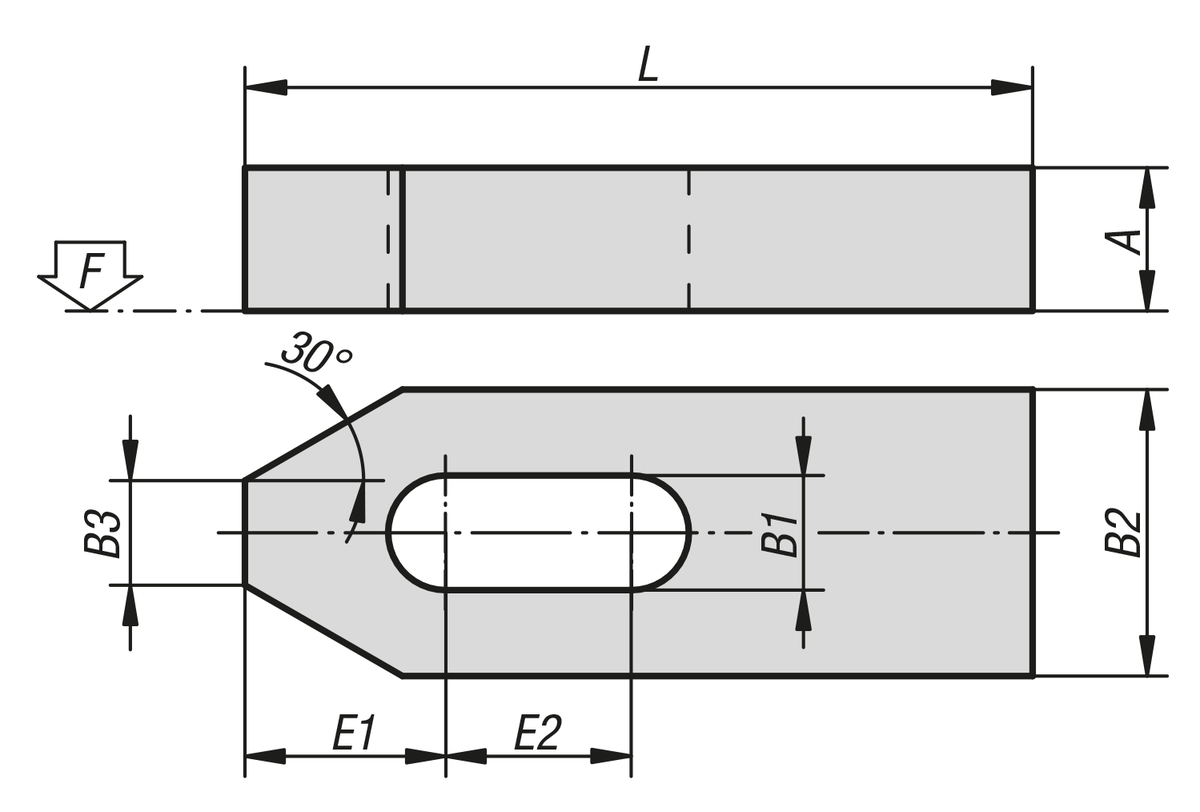

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	L	A	B1	B2	B3	E1	E2	F kN	För skruv	Pris
K1516.06	seghärdat stål	50	10	7	20	8	13,5	13	4,82	M6	61,24 SEK
K1516.08	seghärdat stål	60	12	9	25	10	14,5	13	8,77	M8	76,41 SEK
K1516.10	seghärdat stål	80	15	11	30	12	20,5	19	13,9	M10	84,38 SEK
K1516.12	seghärdat stål	100	20	14	40	14	28	26	20,2	M12/M14	103,43 SEK
K1516.14	seghärdat stål	125	20	14	40	14	28	36	20,2	M12/M14	118,93 SEK
K1516.16	seghärdat stål	125	25	18	50	18	35	27	37,8	M16/M18	144,55 SEK
K1516.18	seghärdat stål	160	25	18	50	18	35	47	37,8	M16/M18	190,93 SEK
K1516.20	seghärdat stål	160	30	22	60	22	41	38	58,8	M20/M22	272,72 SEK
K1516.201	seghärdat stål	200	30	22	60	22	41	58	58,8	M20/M22	339,66 SEK
K1516.24	seghärdat stål	200	30	26	70	26	48	54	84,7	M24	391,97 SEK
K1516.241	seghärdat stål	250	35	26	70	26	48	79	84,7	M24	566,22 SEK
K1516.30	seghärdat stål	250	40	34	80	34	62	66	135	M30/M32	858,63 SEK
K1516.301	seghärdat stål	315	50	34	80	34	62	96	135	M30/M32	1 093,90 SEK
K1516.206	aluminium	50	10	7	20	8	13,5	13	4,82	M6	261,43 SEK
K1516.208	aluminium	60	12	9	25	10	14,5	13	8,77	M8	269,18 SEK
K1516.210	aluminium	80	15	11	30	12	20,5	19	13,9	M10	265,83 SEK
K1516.212	aluminium	100	20	14	40	14	28	26	20,2	M12/M14	307,59 SEK
K1516.214	aluminium	125	20	14	40	14	28	36	20,2	M12/M14	384,33 SEK
K1516.216	aluminium	125	25	18	50	18	35	27	37,8	M16/M18	461,28 SEK
K1516.218	aluminium	160	25	18	50	18	35	47	37,8	M16/M18	518,87 SEK
K1516.220	aluminium	160	30	22	60	22	41	38	58,8	M20/M22	478,83 SEK
K1516.2201	aluminium	200	30	22	60	22	41	58	58,8	M20/M22	632,62 SEK
K1516.224	aluminium	200	30	26	70	26	48	54	84,7	M24	756,82 SEK
K1516.2241	aluminium	250	35	26	70	26	48	79	84,7	M24	770,38 SEK
K1516.230	aluminium	250	40	34	80	34	62	66	135	M30/M32	1 248,99 SEK
K1516.2301	aluminium	315	50	34	80	34	62	96	135	M30/M32	1 537,64 SEK
