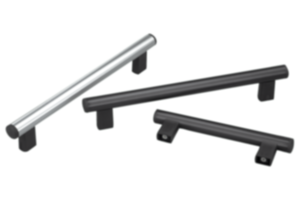

Stånghandtag i aluminium med stånghållare i plast

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Stånghandtag i aluminium med stånghållare i plast

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Rörhållare och ändkåpor i glaskuleförstärkt polyamid.
Handtagsrör av aluminium, EN AW-6060.Utförande:Handtagsröret är finslipat och anodiserat i svart eller naturfärg.
Rörhållarna och ändkåporna är svarta, halvmatta med fin struktur.Anmärkning:En ej löstagbar blindnitmutter i skruvförbandet mellan hållaren och röret gör att handtaget inte går att dra loss.Montage:Från baksidan.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0224 Stånghandtag i aluminium med stånghållare i plast

129 kB

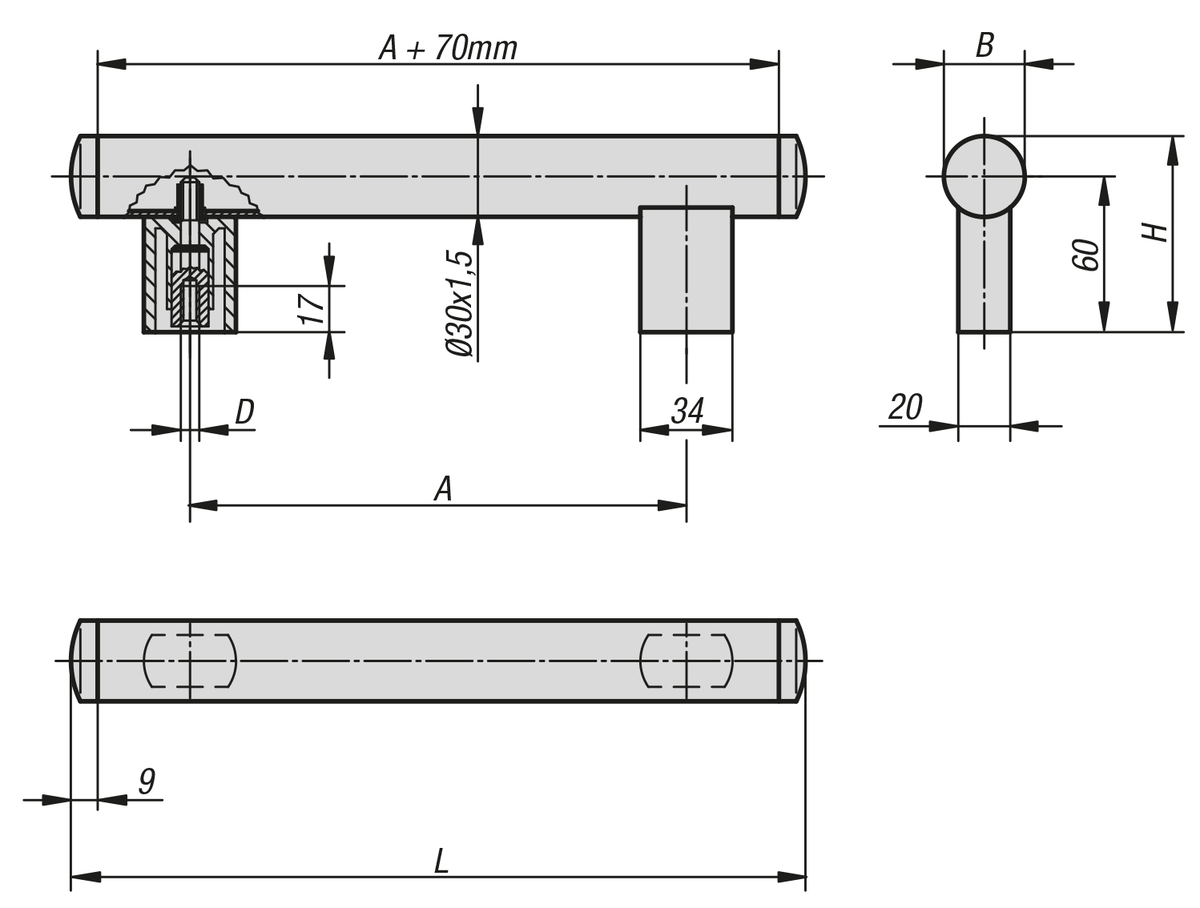

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	A	B	D	H	L	Bärförmåga N	Pris
K0224.200061	svarteloxerad	200	30	M6	75	288	800	312,23 SEK
K0224.250061	svarteloxerad	250	30	M6	75	338	800	319,54 SEK
K0224.300061	svarteloxerad	300	30	M6	75	388	800	326,65 SEK
K0224.400061	svarteloxerad	400	30	M6	75	488	800	341,17 SEK
K0224.500061	svarteloxerad	500	30	M6	75	588	800	355,28 SEK
K0224.200063	eloxerad natur	200	30	M6	75	288	800	300,60 SEK
K0224.250063	eloxerad natur	250	30	M6	75	338	800	307,49 SEK
K0224.300063	eloxerad natur	300	30	M6	75	388	800	314,59 SEK
K0224.400063	eloxerad natur	400	30	M6	75	488	800	327,94 SEK
K0224.500063	eloxerad natur	500	30	M6	75	588	800	342,03 SEK
