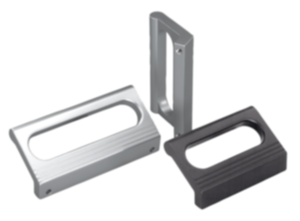

Profilhandtag i aluminium

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Profilhandtag i aluminium

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Profilaluminium EN AW-6060.Utförande:Profilaluminium mattglänsande anodiserat.Anmärkning:Profilhandtag finns med M6-innergänga eller genomgående hål för försänkta M5-skruvar för montering på sidan.Montage:Form A från baksidan.
Form B från manöversidan.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0234 Profilhandtag i aluminium

169 kB

Ritningar (total översikt)

Profilhandtag i aluminium, monteras bakifrån

Mer information

Ritningar

Profilhandtag i aluminium, monteras bakifrån

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A	D	H	L	T	Bärförmåga N	Pris
K0234.086061	A	svarteloxerad	86	M6	59	106	50	500	350,54 SEK
K0234.100061	A	svarteloxerad	100	M6	59	120	50	500	372,60 SEK
K0234.120061	A	svarteloxerad	120	M6	59	140	50	500	403,59 SEK
K0234.086063	A	eloxerad natur	86	M6	59	106	50	500	337,62 SEK
K0234.100063	A	eloxerad natur	100	M6	59	120	50	500	358,29 SEK
K0234.120063	A	eloxerad natur	120	M6	59	140	50	500	387,56 SEK

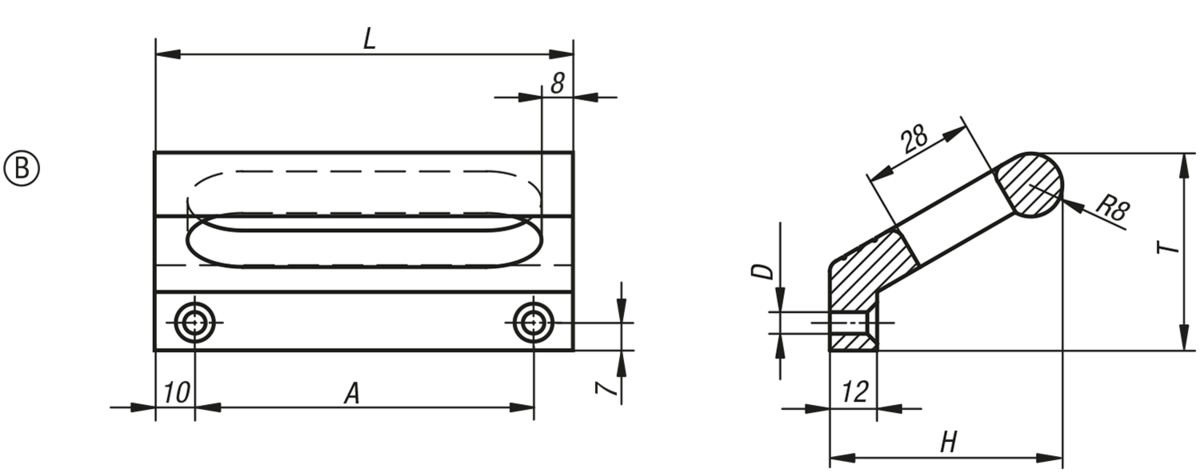

Profilhandtag i aluminium, monteras framifrån

Mer information

Ritningar

Profilhandtag i aluminium, monteras framifrån

Artikelval/-filter.

Beställningsnr.	Form	Färg grundkropp	A	D	H	L	T	Bärförmåga N	Pris
K0234.086051	B	svarteloxerad	86	5,5	59	106	50	500	350,54 SEK
K0234.100051	B	svarteloxerad	100	5,5	59	120	50	500	372,60 SEK
K0234.120051	B	svarteloxerad	120	5,5	59	140	50	500	403,59 SEK
K0234.086053	B	eloxerad natur	86	5,5	59	106	50	500	337,62 SEK
K0234.100053	B	eloxerad natur	100	5,5	59	120	50	500	358,29 SEK
K0234.120053	B	eloxerad natur	120	5,5	59	140	50	500	387,56 SEK
