Stånghandtag

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Stånghandtag

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

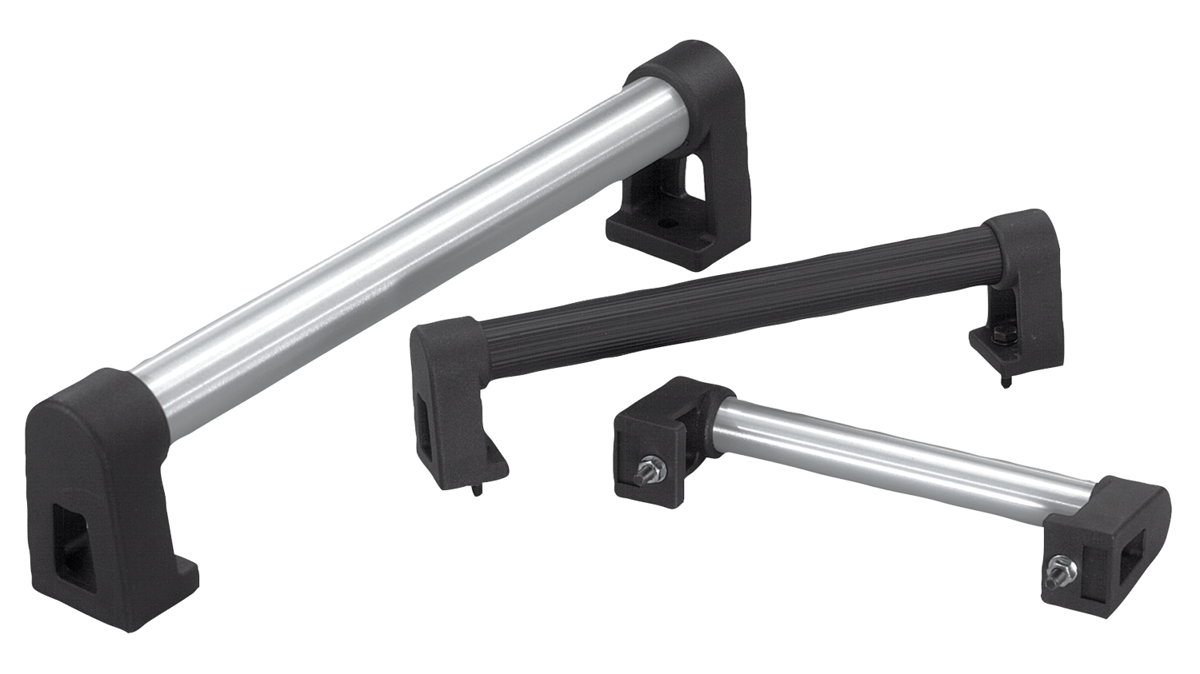

BeskrivningMaterial:Handtagsrör av aluminium EN AW-6060.
Hållare av glaskuleförstärkt polyamid.Utförande:Handtagsröret anodiserat i naturfärg eller med räfflat plastöverdrag, svart.Anmärkning:Handtagets hållare har 2 resp. 4 trekantiga PVC-profiler vid rörfästet. När man trycker in handtagsröret skavs de av så att handtaget sitter säkert.
Svarta, förzinkade fästskruvar samt passande brickor och muttrar medföljer.Montage:Från manöversidan.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0223 Stånghandtag i aluminium med handtagsfästen i plast

167 kB

Ritningar (total översikt)

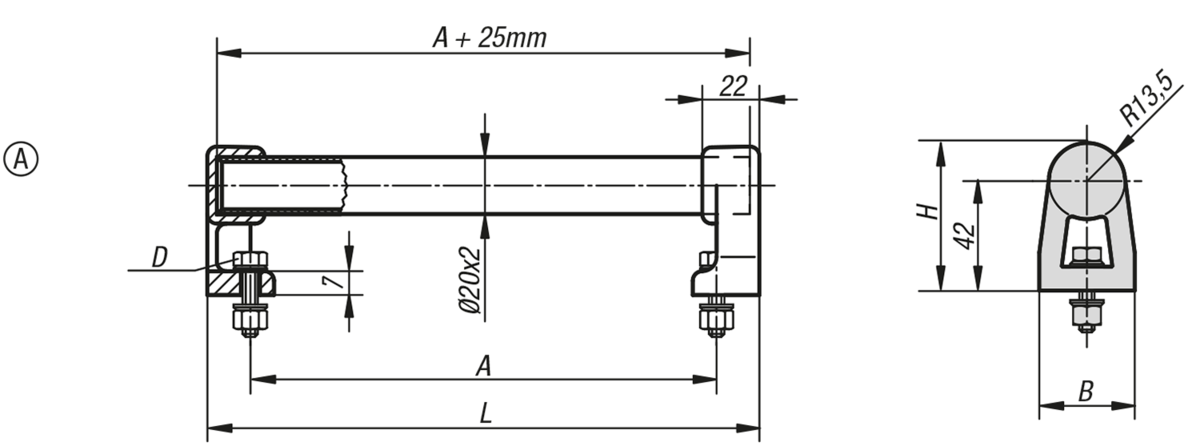

Stånghandtag i aluminium med handtagsfästen i plast, Form A

Mer information

Ritningar

Stånghandtag i aluminium med handtagsfästen i plast, Form A

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Form	A	B	D	H	L	Bärförmåga N	Pris
K0223.150203	natur	A	150	32	M5x20	55,5	184	1000	144,43 SEK
K0223.200203	natur	A	200	32	M5x20	55,5	234	1000	154,55 SEK
K0223.300203	natur	A	300	32	M5x20	55,5	334	1000	175,33 SEK
K0223.400203	natur	A	400	32	M5x20	55,5	434	1000	195,66 SEK
K0223.500203	natur	A	500	32	M5x20	55,5	534	1000	216,54 SEK
K0223.150202	svart	A	150	32	M5x20	55,5	184	1000	171,77 SEK
K0223.200202	svart	A	200	32	M5x20	55,5	234	1000	183,72 SEK
K0223.300202	svart	A	300	32	M5x20	55,5	334	1000	208,79 SEK
K0223.400202	svart	A	400	32	M5x20	55,5	434	1000	232,47 SEK
K0223.500202	svart	A	500	32	M5x20	55,5	534	1000	257,98 SEK

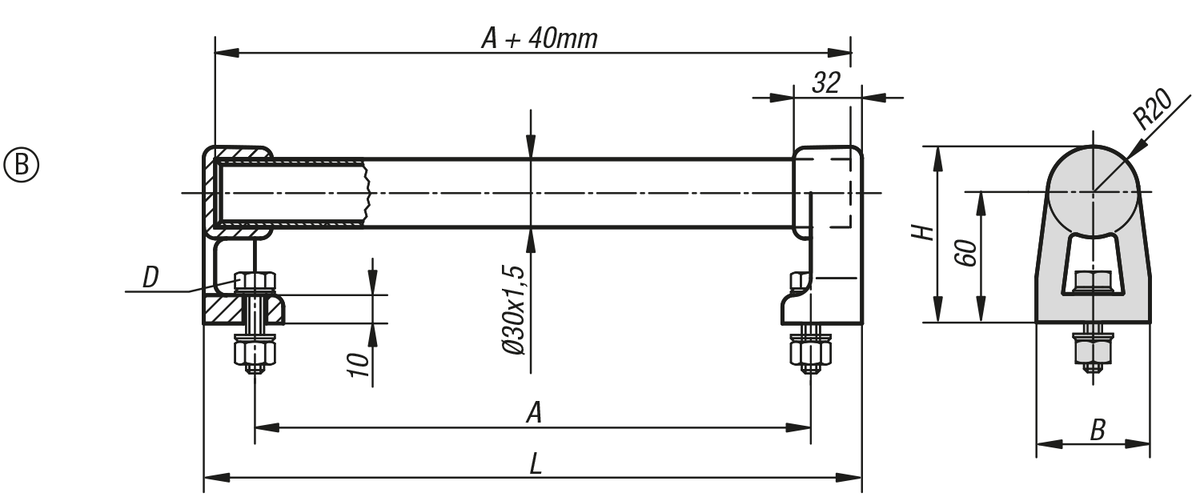

Stånghandtag i aluminium med handtagsfästen i plast, Form B

Mer information

Ritningar

Stånghandtag i aluminium med handtagsfästen i plast, Form B

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Form	A	B	D	H	L	Bärförmåga N	Pris
K0223.150303	natur	B	150	48	M8x25	80	200	1000	182,75 SEK
K0223.200303	natur	B	200	48	M8x25	80	250	1000	192,98 SEK
K0223.300303	natur	B	300	48	M8x25	80	350	1000	213,86 SEK
K0223.400303	natur	B	400	48	M8x25	80	450	1000	235,48 SEK
K0223.500303	natur	B	500	48	M8x25	80	550	1000	256,05 SEK
K0223.150302	svart	B	150	48	M8x25	80	200	1000	213,86 SEK
K0223.200302	svart	B	200	48	M8x25	80	250	1000	226,44 SEK
K0223.300302	svart	B	300	48	M8x25	80	350	1000	251,41 SEK
K0223.400302	svart	B	400	48	M8x25	80	450	1000	276,60 SEK
K0223.500302	svart	B	500	48	M8x25	80	550	1000	301,13 SEK
