Smala bygelhandtag i plast

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Smala bygelhandtag i plast

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

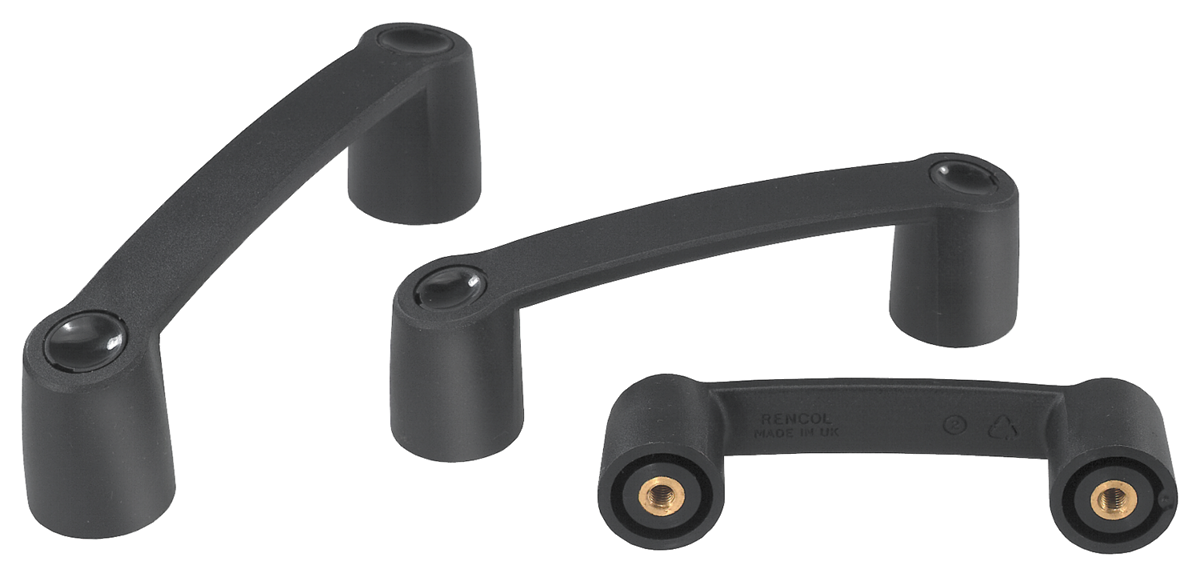

BeskrivningMaterial:Termoplast.
Gängbussning av mässing.Utförande:Bygelhandtag och lock i svart.Montage:Form A från baksidan.
Form B från manöversidan.På begäran:Andra handtags- resp. lockfärger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0189 Smala bygelhandtag i plast

125 kB

Ritningar (total översikt)

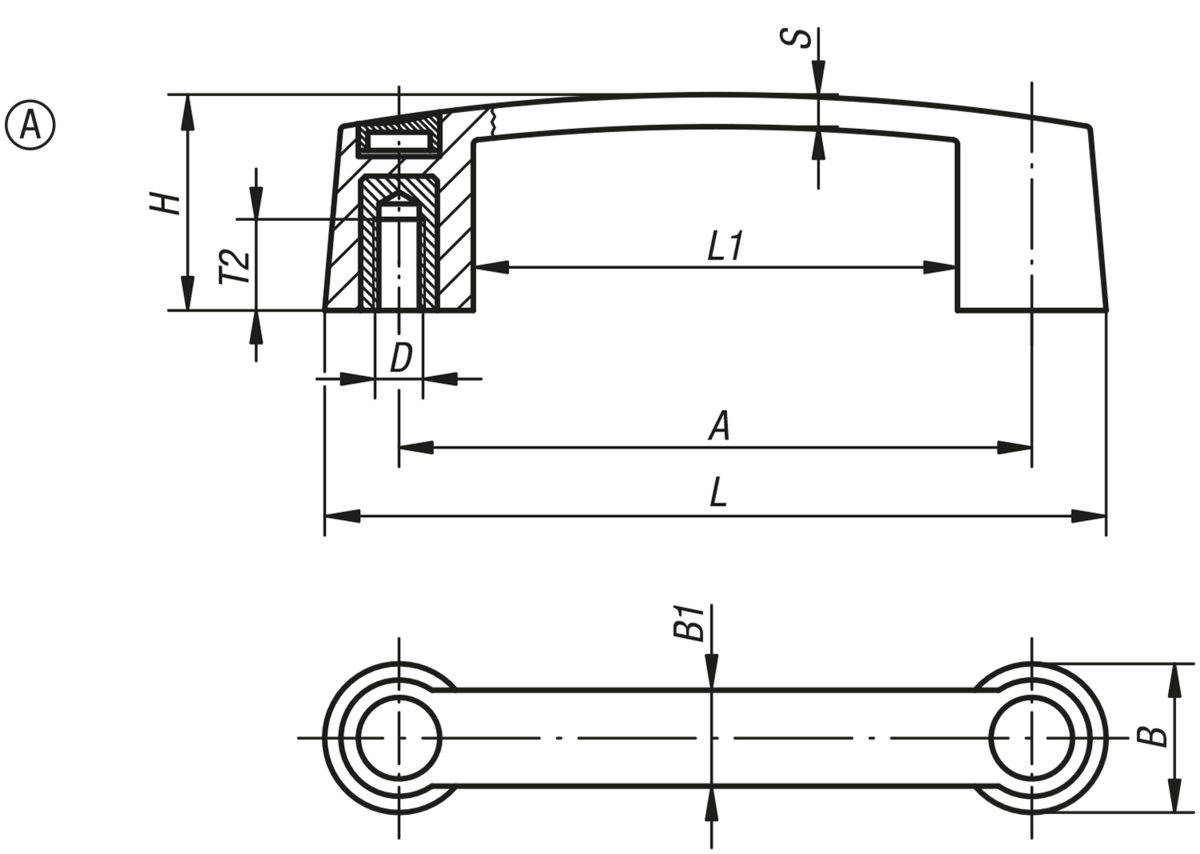

Smala bygelhandtag i plast, monteras bakifrån

Mer information

Ritningar

Smala bygelhandtag i plast, monteras bakifrån

Artikelval/-filter.

Beställningsnr.	Form	A	B	B1	D	H	L	L1	S	T2	Bärförmåga N	Pris
K0189.109406	A	93,5	26	17	M6	35	119,5	67,5	5,8	15,5	320	30,35 SEK
K0189.111706	A	117	29	19	M6	40	145	89	6,4	15,5	320	44,67 SEK
K0189.111708	A	117	29	19	M8	40	145	89	6,4	16	870	44,67 SEK
K0189.113206	A	132	31	20	M6	45	163	101	6,7	15,5	320	51,01 SEK
K0189.113208	A	132	31	20	M8	45	163	101	6,7	16	870	51,01 SEK
K0189.117910	A	179	35	22	M10	50	213	145	7,1	22	1200	71,46 SEK

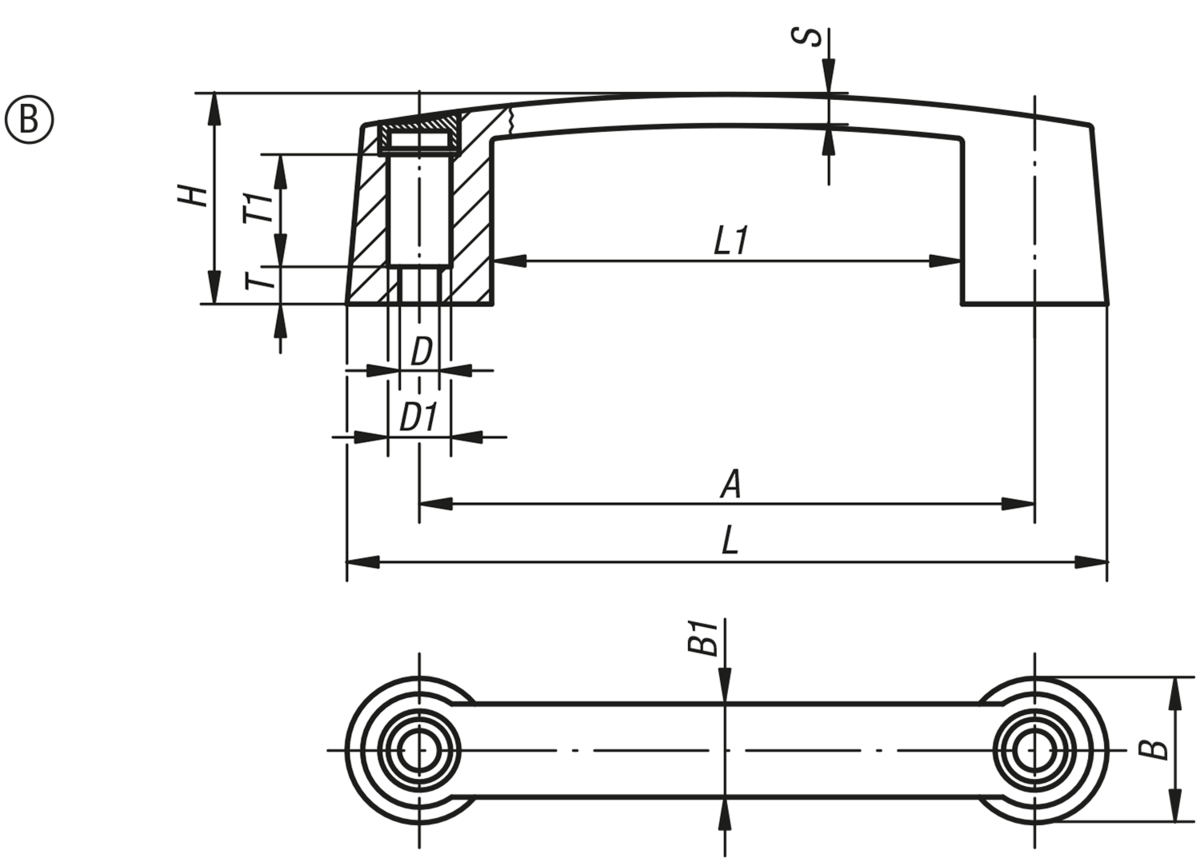

Smala bygelhandtag i plast, monteras framifrån

Mer information

Ritningar

Smala bygelhandtag i plast, monteras framifrån

Artikelval/-filter.

Beställningsnr.	Form	A	B	B1	D	D1	H	L	L1	S	T	T1	Bärförmåga N	Pris
K0189.209406	B	93,5	26	17	6,8	12	35	119,5	67,5	5,8	4,5	19	500	27,34 SEK
K0189.211708	B	117	29	19	8,5	13,5	40	145	89	6,4	8	23	950	32,62 SEK
K0189.213208	B	132	31	20	8,5	13,5	45	163	101	6,7	8	22	950	50,27 SEK
K0189.217908	B	179	35	22	8,5	13,5	50	213	145	7,1	12	22	950	60,05 SEK
