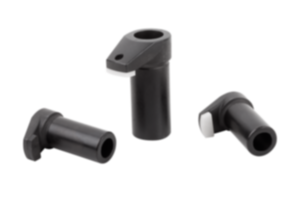

        Spännhakar med skyddsinsats

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Seghärdat stål.
Skyddsinsats POM eller polyuretan 99 Shore A.Utförande:Seghärdat och brunerat.Anmärkning:Den inpressade skyddsinsatsen av plast skyddar optimalt mot skador på ömtåliga arbetsstycksytor.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0012 Spännhakar med skyddsinsats

175 kB

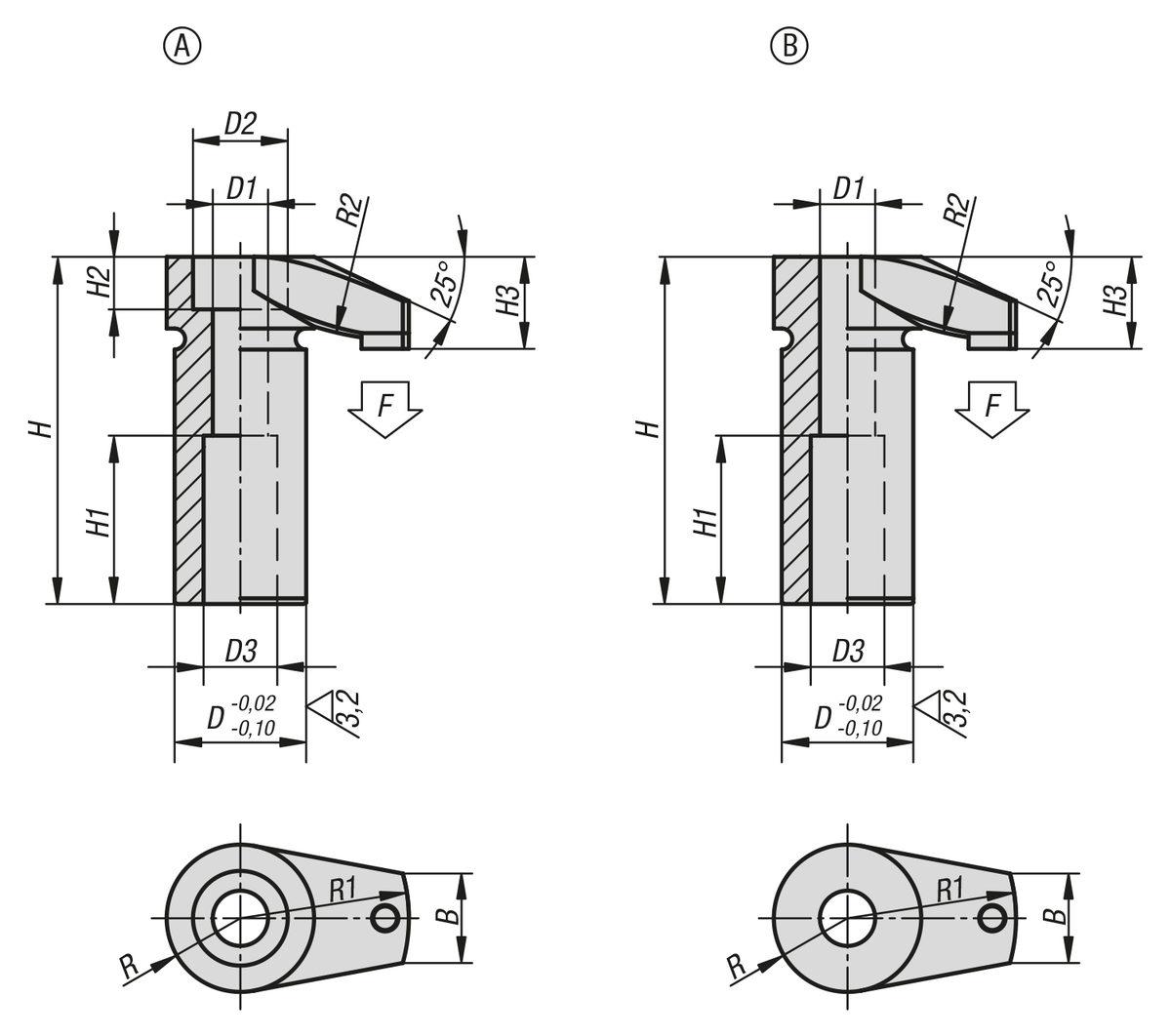

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D2	D3	H	H1	H2	H3	B	R	R1	R2	F max. kN	Pris
K0012.206	A	polyacetal	16	6,5	11	10	42	20	6	10,5	11	9	20	30	4,8	308,88 SEK
K0012.208	A	polyacetal	20	8,5	15	12	52	25	8	13,5	15	12	25	50	8,8	409,95 SEK
K0012.210	A	polyacetal	25	10,5	18	14	66	32	10	17,5	17	14	32	60	11,6	666,84 SEK
K0012.212	A	polyacetal	32	12,5	20	17	83	40	12	21	20	18	40	80	18,8	1 204,75 SEK
K0012.2106	B	polyacetal	16	6,5	-	10	41,5	20	-	10	11	9	20	30	4,8	356,24 SEK
K0012.2108	B	polyacetal	20	8,5	-	12	51,5	25	-	13	15	12	25	50	8,8	432,44 SEK
K0012.2110	B	polyacetal	25	10,5	-	14	65,5	32	-	17	17	14	32	60	11,6	668,68 SEK
K0012.2112	B	polyacetal	32	12,5	-	17	82,5	40	-	21	20	18	40	80	18,8	1 212,19 SEK
K0012.306	A	polyuretan	16	6,5	11	10	42	20	6	10,5	11	9	20	30	4,8	349,68 SEK
K0012.308	A	polyuretan	20	8,5	15	12	52	25	8	13,5	15	12	25	50	8,8	422,54 SEK
K0012.310	A	polyuretan	25	10,5	18	14	66	32	10	17,5	17	14	32	60	11,6	668,35 SEK
K0012.312	A	polyuretan	32	12,5	20	17	83	40	12	21	20	18	40	80	18,8	1 216,92 SEK
K0012.3106	B	polyuretan	16	6,5	-	10	41,5	20	-	10	11	9	20	30	4,8	386,92 SEK
K0012.3108	B	polyuretan	20	8,5	-	12	51,5	25	-	13	15	12	25	50	8,8	466,23 SEK
K0012.3110	B	polyuretan	25	10,5	-	14	65,5	32	-	17	17	14	32	60	11,6	681,16 SEK
K0012.3112	B	polyuretan	32	12,5	-	17	82,5	40	-	21	20	18	40	80	18,8	1 249,42 SEK
