Material
Seghärdat stål.
Utförande
Seghärdat och brunerat. Passdiametern och styrytorna är slipade.
Visa mer
Visa mindre
Beskrivning
Material
Seghärdat stål.
Utförande
Seghärdat och brunerat. Passdiametern och styrytorna är slipade.
Anmärkning

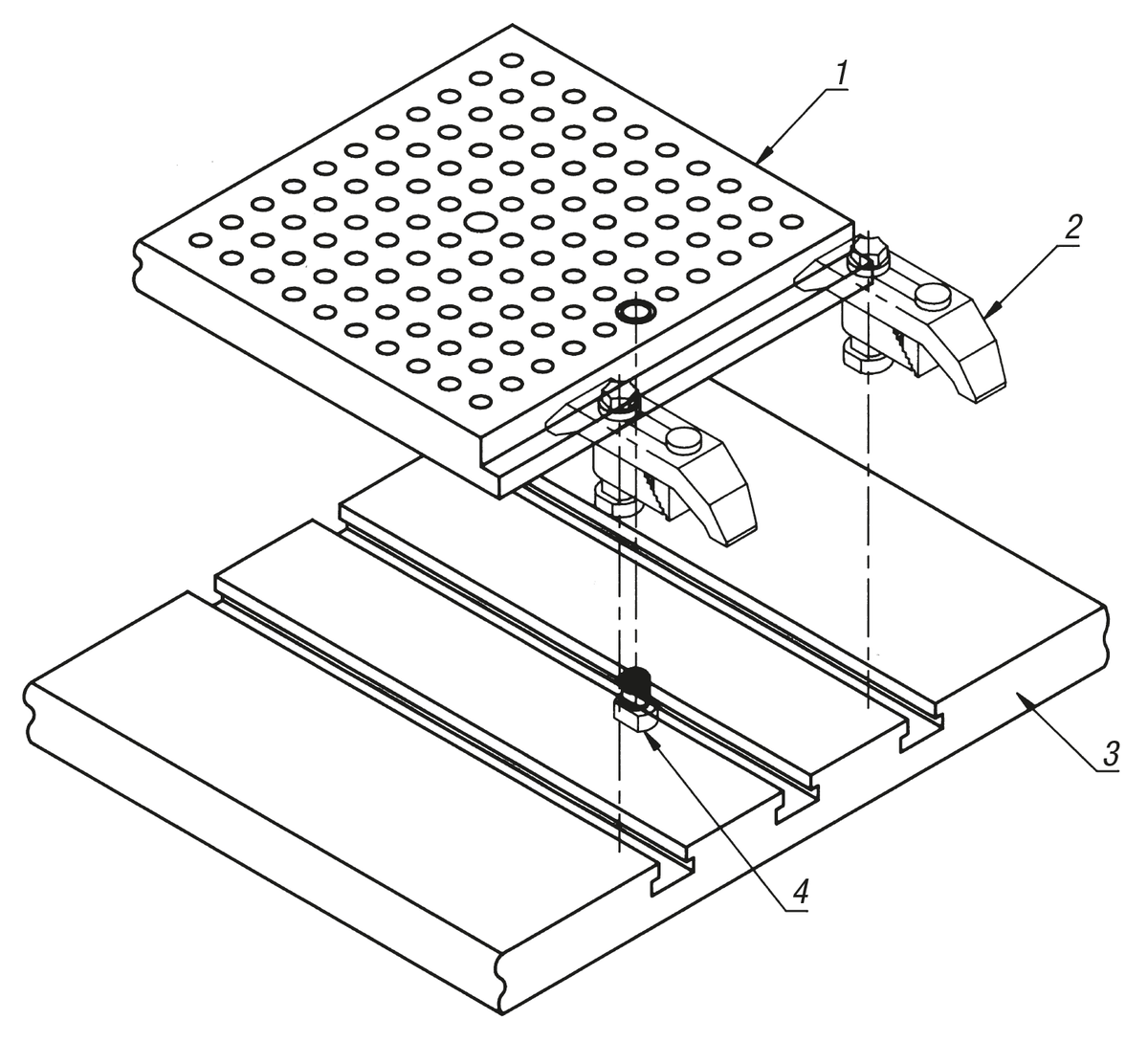

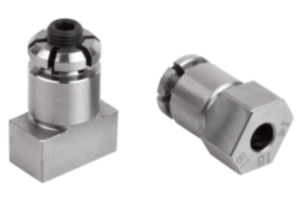

Med hjälp av positioneringsbultarna med expander kan exempelvis rasterplattor monteras på maskinbord med T-spår (se bild). Plattorna som ska monteras måste ha två hål som stämmer överens med expanderskaftet.
Expanderskruven har en genomgående insexkant för att kunna lossas och dras åt från två sidor.
Expanderskruven har en genomgående insexkant för att kunna lossas och dras åt från två sidor.
Ritningsinformation
1) Rasterplatta
2) Spännjärn
3) Maskinbord
4) Positioneringsbult expanderbar
2) Spännjärn
3) Maskinbord
4) Positioneringsbult expanderbar
