BeskrivningMaterial:Kropp i seghärdat stål, kula i rullagerstål 1.3505.Utförande:Kropp seghärdad, kula härdad (50–55 HRC).Anmärkning:Pendelstöden används som anslag, stöd och tryckstycken i fixturbygge. De kan också byggas in i befintliga spännelement, se till exempel spännelementet “arness“.

Kulan är vridsäkrad.
Ritningsinformation:
Form C: med yttergänga, kula avplanad, plan

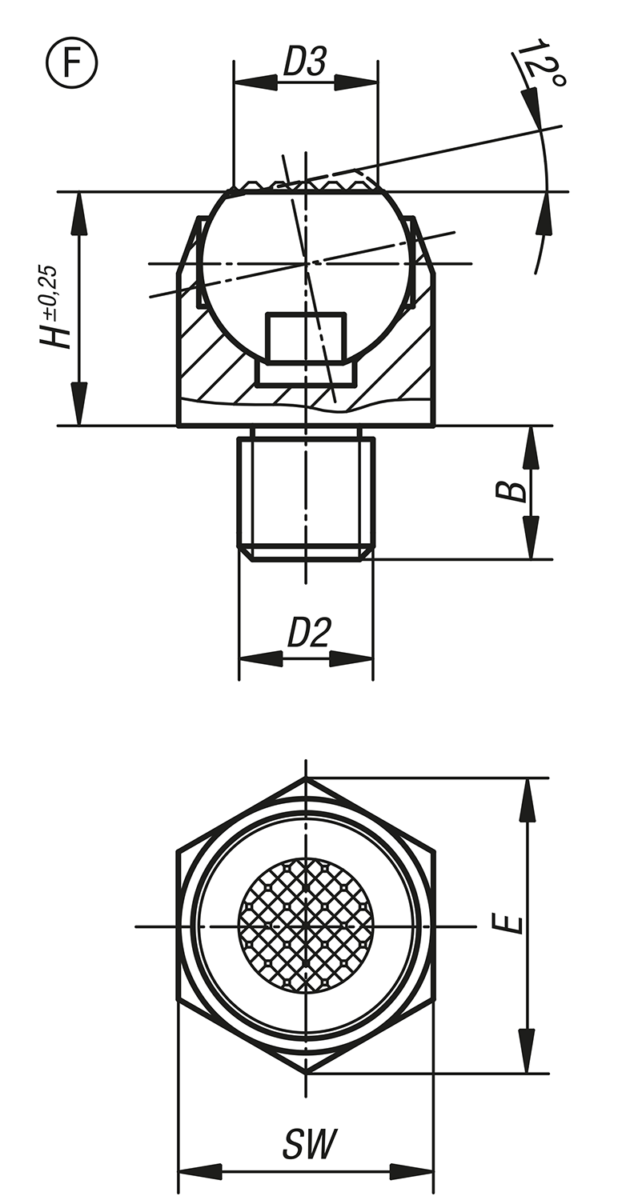

Form F: med yttergänga, kula avplanad, med räffling
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0302 Pendelstöd lutningsvinkel 12° 191 kB

Ritningar (total översikt)

Pendelstöd lutningsvinkel 12°

Pendelstöd, lutningsvinkel 12°, Form C med yttergänga, avplanad kula, plan

Mer information

Ritningar

Pendelstöd, lutningsvinkel 12°, Form C med yttergänga, avplanad kula, plan

Artikelval/-filter.

Beställningsnr.FormBD2D3HESWKul-ØBelastningsförmåga
max. kN (endast vid
statisk belastning)
CADTillb.PrisBeställ
K0302.106C7M66,71314,5131010 209,32 SEK
K0302.108C8M86,71314,5131010 258,64 SEK
K0302.110C10M10101821,9191625 292,18 SEK
K0302.112C12M12101821,9191625 292,18 SEK
K0302.116C16M16202733302490 400,14 SEK
K0302.120C20M20202733302490 521,25 SEK

Pendelstöd, lutningsvinkel 12°, Form F, med yttergänga, avplanad kula med räffling

Mer information

Ritningar

Pendelstöd, lutningsvinkel 12°, Form F, med yttergänga, avplanad kula med räffling

Artikelval/-filter.

Beställningsnr.FormBD2D3HESWKul-ØBelastningsförmåga
max. kN (endast vid
statisk belastning)
CADTillb.PrisBeställ
K0302.306F7M66,71314,5131010 261,78 SEK
K0302.308F8M86,71314,5131010 265,75 SEK
K0302.310F10M10101821,9191625 379,03 SEK
K0302.312F12M12101821,9191625 379,03 SEK
K0302.316F16M16202733302490 460,22 SEK
K0302.320F20M20202733302490 521,25 SEK
