K0097

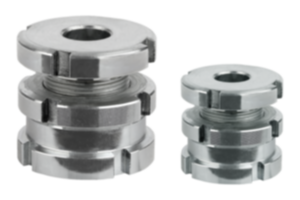

Höjdjusteringselement lågt utförande, med låsmutter

Produkter
- Manöverdelar | Standardelement
  - Stödelement, positioneringselement, fästelement
    - Komponenter med ställbar höjd
      - Höjdjusteringselement lågt utförande, med låsmutter

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Normalutförande 1.7225,
Utförande i rostfritt stål 1.4305.Utförande:Normalutförande galvaniserat, blåkromaterat.Rostfritt stål-utförande blankt.Anmärkning:Höjdjusteringselementen med låsmutter används för uppställning och justering av motorer, aggregat, drivenheter och tillverkningslinjer. Eftersom de är så låga kan även flera lagerställen justeras enkelt och exakt. Det garanterar en spänningsfri montering. Låsmuttern används då för att säkra inställningen.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0097 Höjdjusteringselement lågt utförande, med låsmutter

291 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	D	För skruv	D1	D2	H min.	H max.	ΔH	N	M	F kN	F1 kN	Pris
K0097.0404	seghärdat stål	4,5	M4	M15x1	25	20	24	4	4	2	40	36	421,14 SEK
K0097.0405	seghärdat stål	5,5	M5	M15x1	25	20	24	4	4	2	40	33,4	421,14 SEK
K0097.0406	seghärdat stål	6,6	M6	M15x1	25	20	24	4	4	2	40	30,7	421,14 SEK
K0097.0506	seghärdat stål	6,6	M6	M20x1	32	24	29	5	4	2	65	55,7	460,10 SEK
K0097.0508	seghärdat stål	9	M8	M20x1	32	24	29	5	4	2	65	48	473,45 SEK
K0097.0510	seghärdat stål	11	M10	M20x1	32	24	29	5	4	2	65	37,9	473,45 SEK
K0097.0710	seghärdat stål	11	M10	M30x1,5	45	29	36	7	5	2	120	92,9	486,15 SEK
K0097.0712	seghärdat stål	13,5	M12	M30x1,5	45	29	36	7	5	2	120	80,4	486,15 SEK
K0097.0716	seghärdat stål	17,5	M16	M30x1,5	45	29	36	7	5	2	120	45,5	486,15 SEK
K0097.0916	seghärdat stål	17,5	M16	M40x1,5	58	37	46	9	6	2,5	210	136	621,32 SEK
K0097.0920	seghärdat stål	22	M20	M40x1,5	58	37	46	9	6	2,5	210	90	621,32 SEK
K0097.0924	seghärdat stål	26	M24	M40x1,5	58	37	46	9	6	2,5	210	37	621,32 SEK
K0097.1020	seghärdat stål	22	M20	M50x1,5	70	44	54	10	6	2,5	330	210	871,88 SEK
K0097.1024	seghärdat stål	26	M24	M50x1,5	70	44	54	10	6	2,5	330	157	871,88 SEK
K0097.1030	seghärdat stål	33	M30	M50x1,5	70	44	54	10	6	2,5	330	53	871,88 SEK
K0097.04041	rostfritt stål	4,5	M4	M15x1	25	20	24	4	4	2	27,1	24,14	581,29 SEK
K0097.04051	rostfritt stål	5,5	M5	M15x1	25	20	24	4	4	2	27,1	22,24	581,29 SEK
K0097.04061	rostfritt stål	6,6	M6	M15x1	25	20	24	4	4	2	27,1	20,26	581,29 SEK
K0097.05061	rostfritt stål	6,6	M6	M20x1	32	24	29	5	4	2	43,4	36,56	646,51 SEK
K0097.05081	rostfritt stål	9	M8	M20x1	32	24	29	5	4	2	43,4	30,86	646,51 SEK
K0097.05101	rostfritt stål	11	M10	M20x1	32	24	29	5	4	2	43,4	23,41	646,51 SEK
K0097.07101	rostfritt stål	11	M10	M30x1,5	45	29	36	7	5	2	84	64,01	696,55 SEK
K0097.07121	rostfritt stål	13,5	M12	M30x1,5	45	29	36	7	5	2	84	54,82	696,55 SEK
K0097.07161	rostfritt stål	17,5	M16	M30x1,5	45	29	36	7	5	2	84	28,9	696,55 SEK
K0097.09161	rostfritt stål	17,5	M16	M40x1,5	58	37	46	9	6	2,5	148	92,9	947,21 SEK
K0097.09201	rostfritt stål	22	M20	M40x1,5	58	37	46	9	6	2,5	148	59,08	947,21 SEK
K0097.09241	rostfritt stål	26	M24	M40x1,5	58	37	46	9	6	2,5	148	20,3	947,21 SEK
K0097.10201	rostfritt stål	22	M20	M50x1,5	70	44	54	10	6	2,5	225	136,08	1 350,59 SEK
K0097.10241	rostfritt stål	26	M24	M50x1,5	70	44	54	10	6	2,5	225	97,3	1 350,59 SEK
K0097.10301	rostfritt stål	33	M30	M50x1,5	70	44	54	10	6	2,5	225	20,6	1 350,59 SEK
