Handvevar med cylinderhandtag, fällbart, innerfyrkant

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Handvevar med cylinderhandtag, fällbart
      - Handvevar med cylinderhandtag, fällbart, innerfyrkant

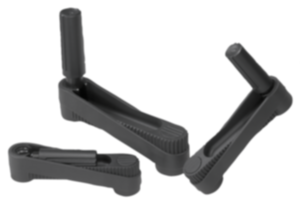

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Vev i termoplast.
Cylinderhandtag i termoplast och stål.Utförande:Termoplast, svartgrå.
Brunerade ståldelar.Anmärkning:Navskyddet levereras omonterat.

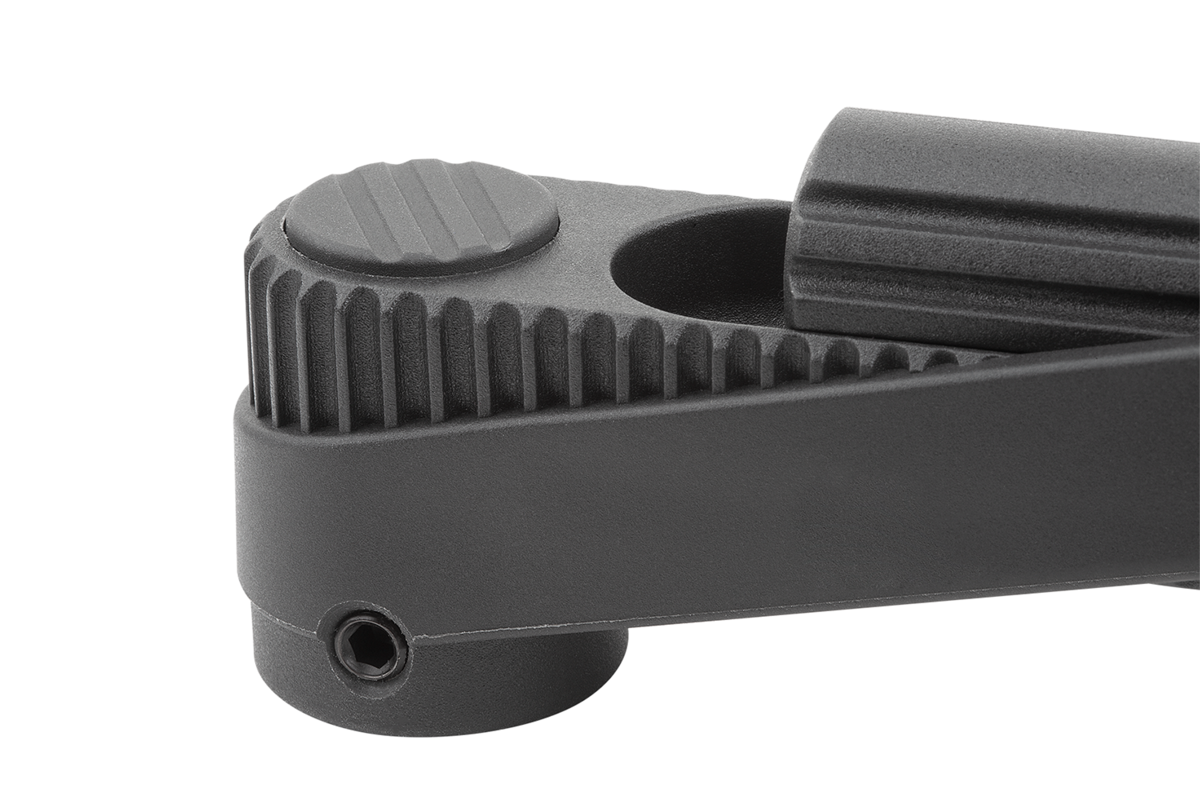

För utföranden med tvärhål fästs handveven med ett iskruvat gängstift ISO 4027 (DIN 914). Tillbehör:K1160 cylinderskruvar med insexkant, lågt huvud DIN 6912.Ritningsinformation:

1) Tvärhålet är förskjutet 90° mot passkilspåret.

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0266_IV Handvevar med cylinderhandtag, fällbart, innerfyrkant

330 kB

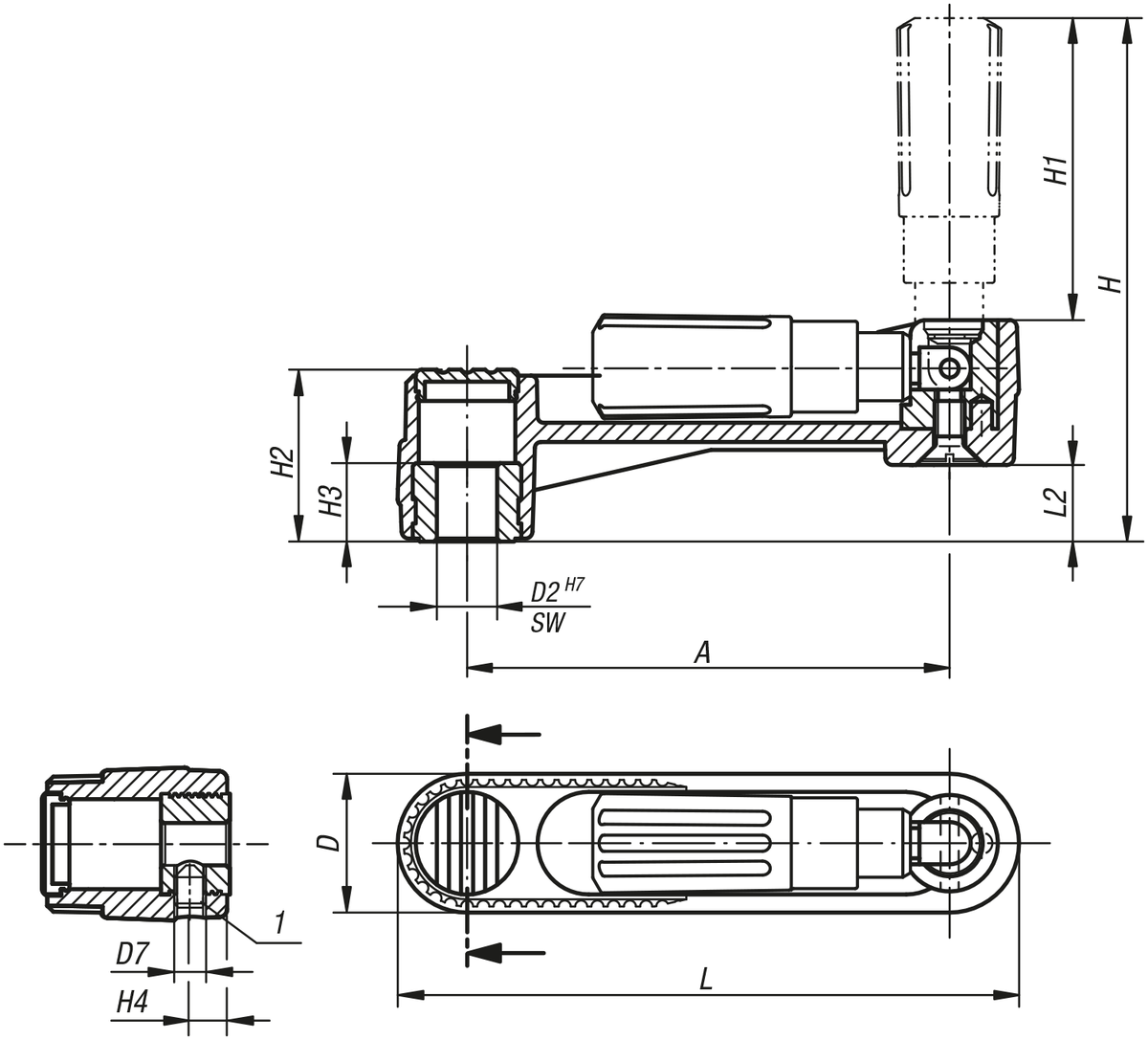

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Utförande 2	Material komponent	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Pris
K0266.2108	innerfyrkant	utan tvärhål	stål	80	24	-	85,7	49	28,5	13	-	104	12,7	8	310,12 SEK
