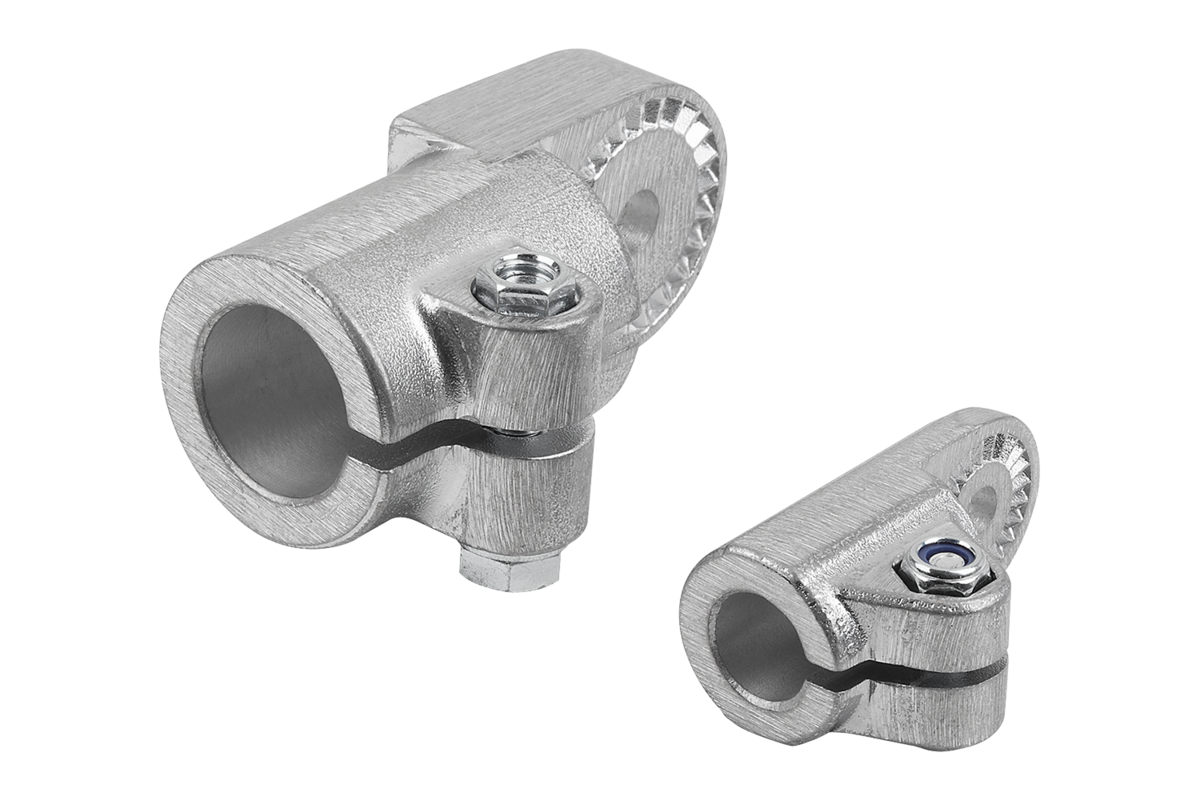

Material
Aluminiumgods.
Klämskruv med mutter, stål.
Klämskruv med mutter, stål.
Utförande
Planslipat.
Klämskruv med mutter, förzinkade.
Klämskruv med mutter, förzinkade.
Visa mer
Visa mindre
Beskrivning
Material
Aluminiumgods.
Klämskruv med mutter, stål.
Klämskruv med mutter, stål.
Utförande
Planslipat.
Klämskruv med mutter, förzinkade.
Klämskruv med mutter, förzinkade.
Anmärkning
Rörkopplingarna Ledstycke med invändig kugg kan användas tillsammans med rörkopplingarna Ledstycke med utvändig kugg (K0485) för att bilda ett ledstycke.
Max. åtdragningsmoment för klämskruvarna:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Max. åtdragningsmoment för klämskruvarna:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
På begäran
Låsspak för fastsättning.
Ritningsinformation
1) 15° kuggning
Tillbehör
- Sexkantmutter DIN 985
- Sexkantskruv DIN 933
- Cylinderskruv DIN 6912
- Sexkantskruv DIN 933
- Cylinderskruv DIN 6912
