      - Sexkantiga hattmuttrar, låg form DIN 917 stål eller rostfritt stål

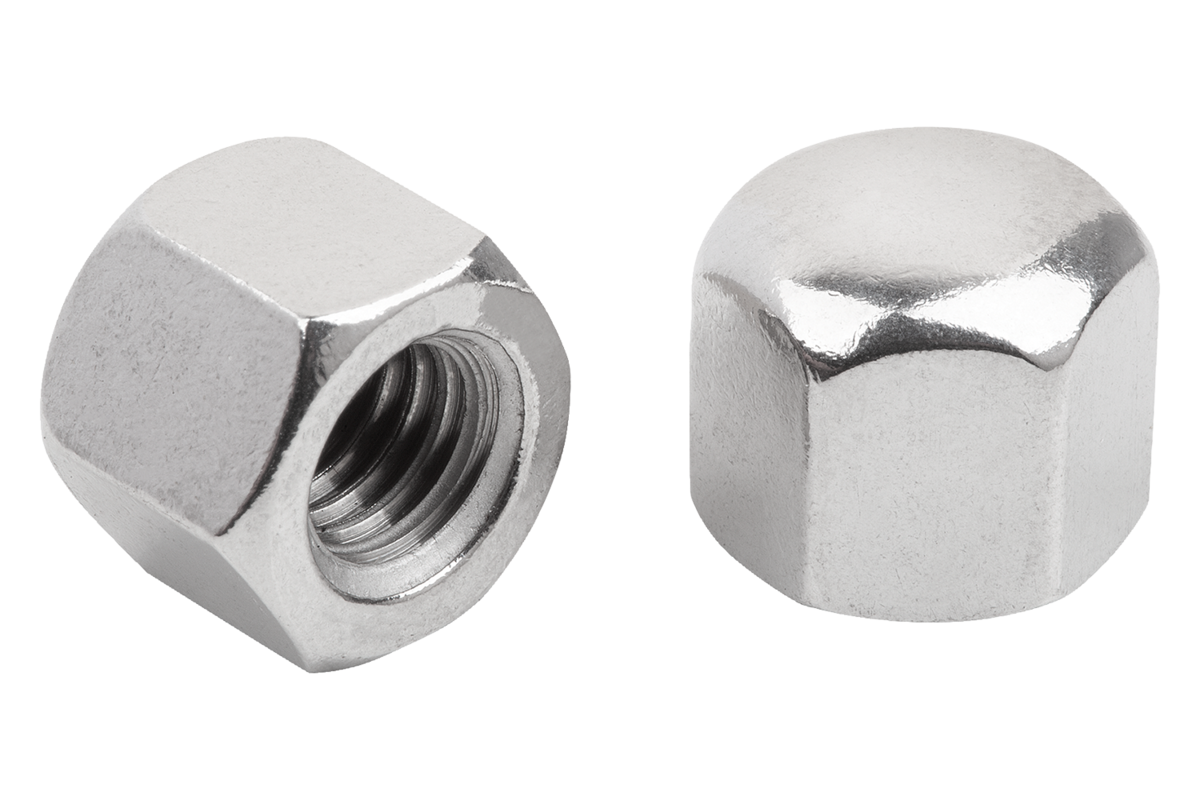

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål, rostfritt stål A2 eller rostfritt stål A4.Utförande:Stål hållfasthetsklass 6, blankt eller galvaniserat.
Rostfritt stål A2-70, blankt.
Rostfritt stål A4-70, blankt.Anmärkning:Hattmuttrar används främst i dekorativa skruvförband. Hattmuttrarna täcker och skyddar gängans öppna ände. De kan också användas som skydd för vassa kanter på maskiner, anläggningar, träningsredskap och överallt där personer eller föremål kan skadas av gängans ände. Tekniska dataFrån och med D = M10 har hattmuttrarna ett gängfritt spår enligt DIN 76-1 Form D.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1801 Sexkantiga hattmuttrar, låg form DIN 917 stål eller rostfritt stål

176 kB

Hållfasthetsklasser

41,6 kB

Standardöversikt för förbindningselement

715 kB

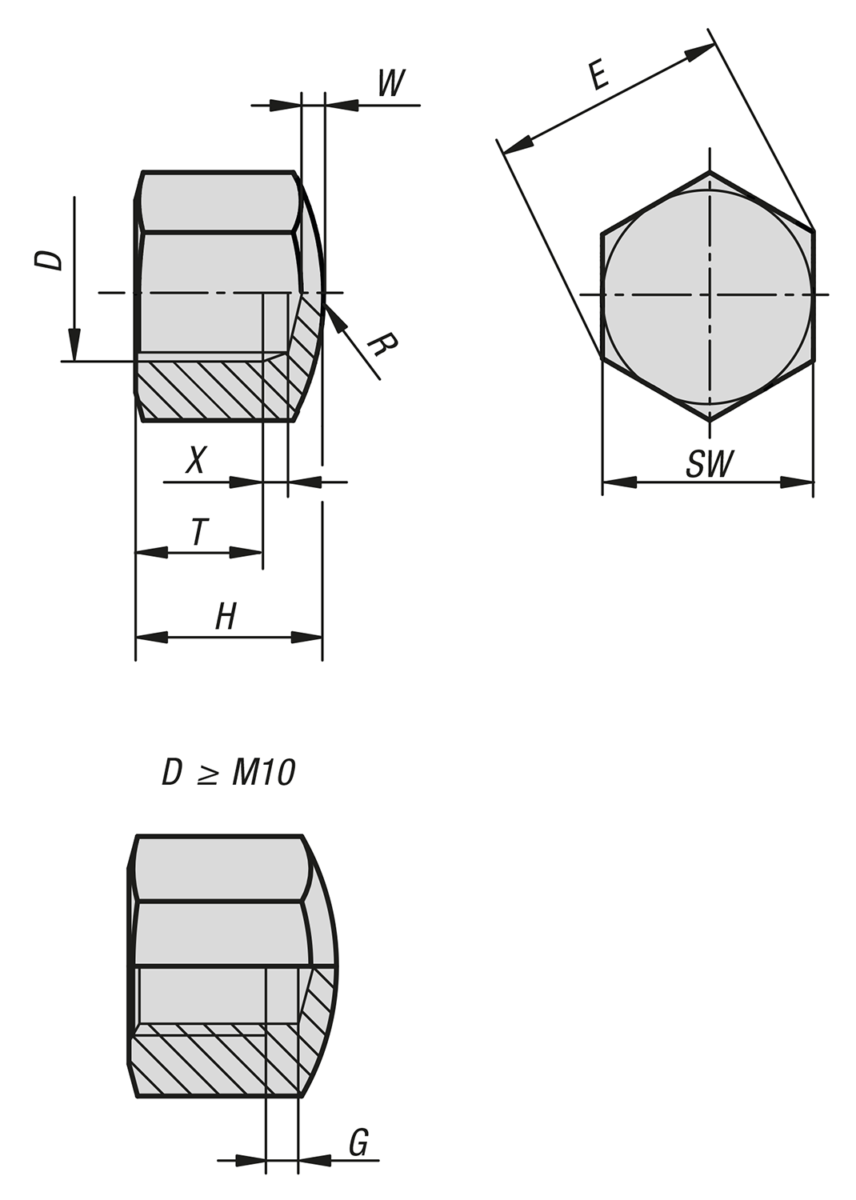

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Grundkroppens yta	D	T min.	H	SW	E	R	W	X	G	Pris
K1801.104	stål	blank	M4	4,16	5,5	7	7,66	8	1	1,05	-	3,56 SEK
K1801.105	stål	blank	M5	4,96	7	8	8,79	10	1	1,2	-	3,66 SEK
K1801.106	stål	blank	M6	6,71	9	10	11,05	12	1,5	1,5	-	3,77 SEK
K1801.108	stål	blank	M8	9,21	12	13	14,38	15	2	1,87	-	5,92 SEK
K1801.110	stål	blank	M10	10,65	14	17	18,9	20	2	-	2,25	10,76 SEK
K1801.112	stål	blank	M12	13,15	16	19	21,1	25	2	-	6,4	18,62 SEK
K1801.116	stål	blank	M16	16,65	20	24	26,76	30	2	-	7,3	38,10 SEK
K1801.120	stål	blank	M20	20,58	25	30	32,95	35	2,5	-	9,3	87,29 SEK
K1801.124	stål	blank	M24	23,58	30	36	39,6	40	3	-	10,7	161,77 SEK
K1801.130	stål	blank	M30	27,58	34	46	50,9	60	3	-	12,7	219,67 SEK
K1801.204	stål	förzinkat	M4	4,16	5,5	7	7,66	8	1	1,05	-	3,99 SEK
K1801.205	stål	förzinkat	M5	4,96	7	8	8,79	10	1	1,2	-	4,09 SEK
K1801.206	stål	förzinkat	M6	6,71	9	10	11,05	12	1,5	1,5	-	4,20 SEK
K1801.208	stål	förzinkat	M8	9,21	12	13	14,38	15	2	1,87	-	6,46 SEK
K1801.210	stål	förzinkat	M10	10,65	14	17	18,9	20	2	-	2,25	12,05 SEK
K1801.212	stål	förzinkat	M12	13,15	16	19	21,1	25	2	-	6,4	20,35 SEK
K1801.216	stål	förzinkat	M16	16,65	20	24	26,76	30	2	-	7,3	41,87 SEK
K1801.220	stål	förzinkat	M20	20,58	25	30	32,95	35	2,5	-	9,3	95,79 SEK
K1801.224	stål	förzinkat	M24	23,58	30	36	39,6	40	3	-	10,7	178,01 SEK
K1801.230	stål	förzinkat	M30	27,58	34	46	50,9	60	3	-	12,7	241,62 SEK
K1801.304	rostfritt stål A2	blank	M4	4,16	5,5	7	7,66	8	1	1,05	-	3,99 SEK
K1801.305	rostfritt stål A2	blank	M5	4,96	7	8	8,79	10	1	1,2	-	4,09 SEK
K1801.306	rostfritt stål A2	blank	M6	6,71	9	10	11,05	12	1,5	1,5	-	4,20 SEK
K1801.308	rostfritt stål A2	blank	M8	9,21	12	13	14,38	15	2	1,87	-	6,46 SEK
K1801.310	rostfritt stål A2	blank	M10	10,65	14	17	18,9	20	2	-	2,25	12,05 SEK
K1801.312	rostfritt stål A2	blank	M12	13,15	16	19	21,1	25	2	-	6,4	20,35 SEK
K1801.316	rostfritt stål A2	blank	M16	16,65	20	24	26,76	30	2	-	7,3	41,87 SEK
K1801.320	rostfritt stål A2	blank	M20	20,58	25	30	32,95	35	2,5	-	9,3	95,79 SEK
K1801.324	rostfritt stål A2	blank	M24	23,58	30	36	39,6	40	3	-	10,7	178,01 SEK
K1801.330	rostfritt stål A2	blank	M30	27,58	34	46	50,9	60	3	-	12,7	410,59 SEK
K1801.404	rostfritt stål A4	blank	M4	4,16	5,5	7	7,66	8	1	1,05	-	4,63 SEK
K1801.405	rostfritt stål A4	blank	M5	4,96	7	8	8,79	10	1	1,2	-	5,06 SEK
K1801.406	rostfritt stål A4	blank	M6	6,71	9	10	11,05	12	1,5	1,5	-	5,17 SEK
K1801.408	rostfritt stål A4	blank	M8	9,21	12	13	14,38	15	2	1,87	-	7,65 SEK
K1801.410	rostfritt stål A4	blank	M10	10,65	14	17	18,9	20	2	-	2,25	14,21 SEK
K1801.412	rostfritt stål A4	blank	M12	13,15	16	19	21,1	25	2	-	6,4	24,44 SEK
K1801.416	rostfritt stål A4	blank	M16	16,65	20	24	26,76	30	2	-	7,3	50,15 SEK
K1801.420	rostfritt stål A4	blank	M20	20,58	25	30	32,95	35	2,5	-	9,3	115,06 SEK
