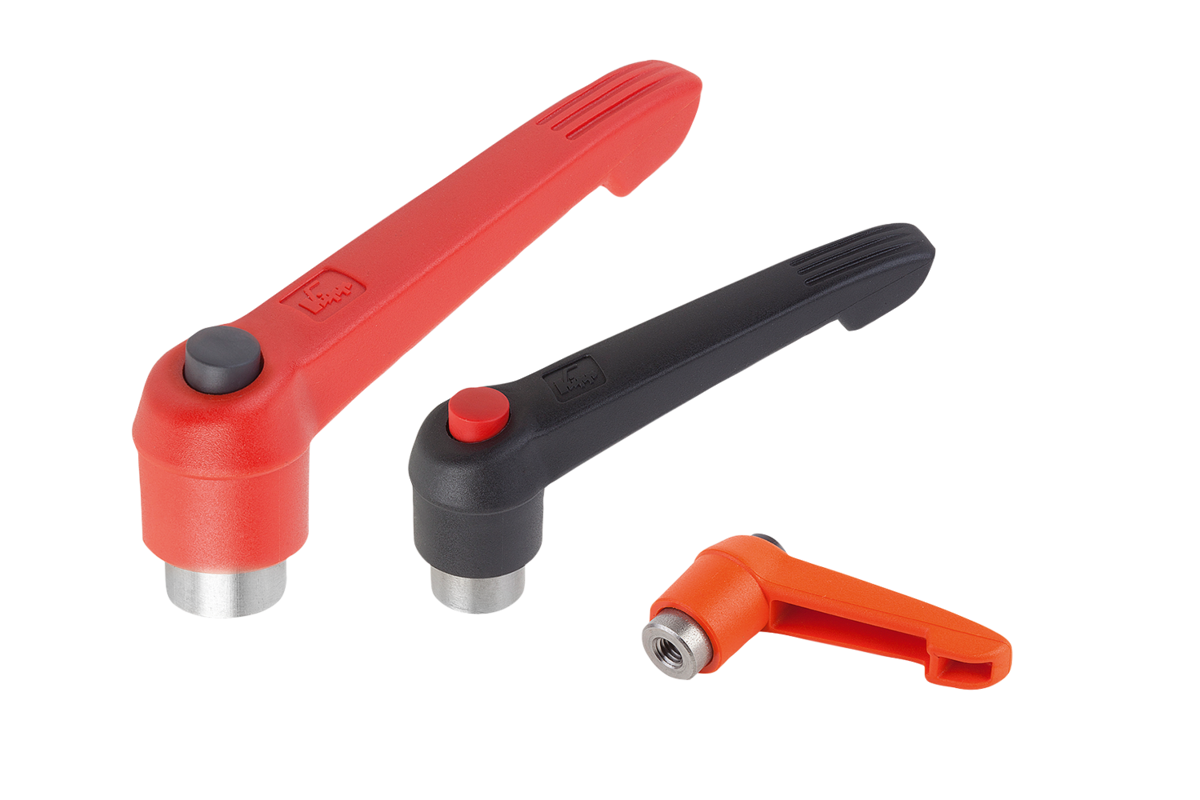

      - Låsspak i plast med innergänga och tryckknapp, gänginsats i rostfritt stål

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Greppspak av glasfiberförstärkt plast med kuggring av zinkgods.
Ståldelar av rostfritt stål 1.4305.
Tryckknapp av plast (POM).

Utförande:Blanka ståldelar.Anmärkning:Standardfärgerna är:
Låsspak svartgrå, tryckknapp trafikröd.
Låsspak orange, tryckknapp svartgrå.
Låsspak trafikröd, tryckknapp svartgrå.
På begäran:Ytterligare innergängor och specialutföranden.
Måttet “H1” kan på begäran levereras i andra längder mot pristillägg.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0270 Låsspak i plast med innergänga och tryckknapp, gänginsats i rostfritt stål

292 kB

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	X	A	A1	B	D	D1	D2	H	H1	H2	H3	H4	T	Antal tänder	Pris
K0270.71104	svartgrå RAL 7021	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.72104	ren orange RAL 2004	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.73104	trafikrött RAL 3020	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.71105	svartgrå RAL 7021	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.72105	ren orange RAL 2004	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.73105	trafikrött RAL 3020	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.71106	svartgrå RAL 7021	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.72106	ren orange RAL 2004	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.73106	trafikrött RAL 3020	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	50,51 SEK
K0270.71206	svartgrå RAL 7021	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	59,63 SEK
K0270.72206	ren orange RAL 2004	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	59,63 SEK
K0270.73206	trafikrött RAL 3020	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	59,63 SEK
K0270.71208	svartgrå RAL 7021	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	59,63 SEK
K0270.72208	ren orange RAL 2004	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	59,63 SEK
K0270.73208	trafikrött RAL 3020	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	59,63 SEK
K0270.71308	svartgrå RAL 7021	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	73,43 SEK
K0270.72308	ren orange RAL 2004	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	73,43 SEK
K0270.73308	trafikrött RAL 3020	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	73,43 SEK
K0270.71310	svartgrå RAL 7021	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	73,43 SEK
K0270.72310	ren orange RAL 2004	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	73,43 SEK
K0270.73310	trafikrött RAL 3020	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	73,43 SEK
K0270.71410	svartgrå RAL 7021	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	105,58 SEK
K0270.72410	ren orange RAL 2004	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	105,58 SEK
K0270.73410	trafikrött RAL 3020	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	105,58 SEK
K0270.71412	svartgrå RAL 7021	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	105,58 SEK
K0270.72412	ren orange RAL 2004	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	105,58 SEK
K0270.73412	trafikrött RAL 3020	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	105,58 SEK
K0270.71512	svartgrå RAL 7021	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	127,23 SEK
K0270.72512	ren orange RAL 2004	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	127,23 SEK
K0270.73512	trafikrött RAL 3020	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	127,23 SEK
K0270.71516	svartgrå RAL 7021	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	127,23 SEK
K0270.72516	ren orange RAL 2004	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	127,23 SEK
K0270.73516	trafikrött RAL 3020	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	127,23 SEK
