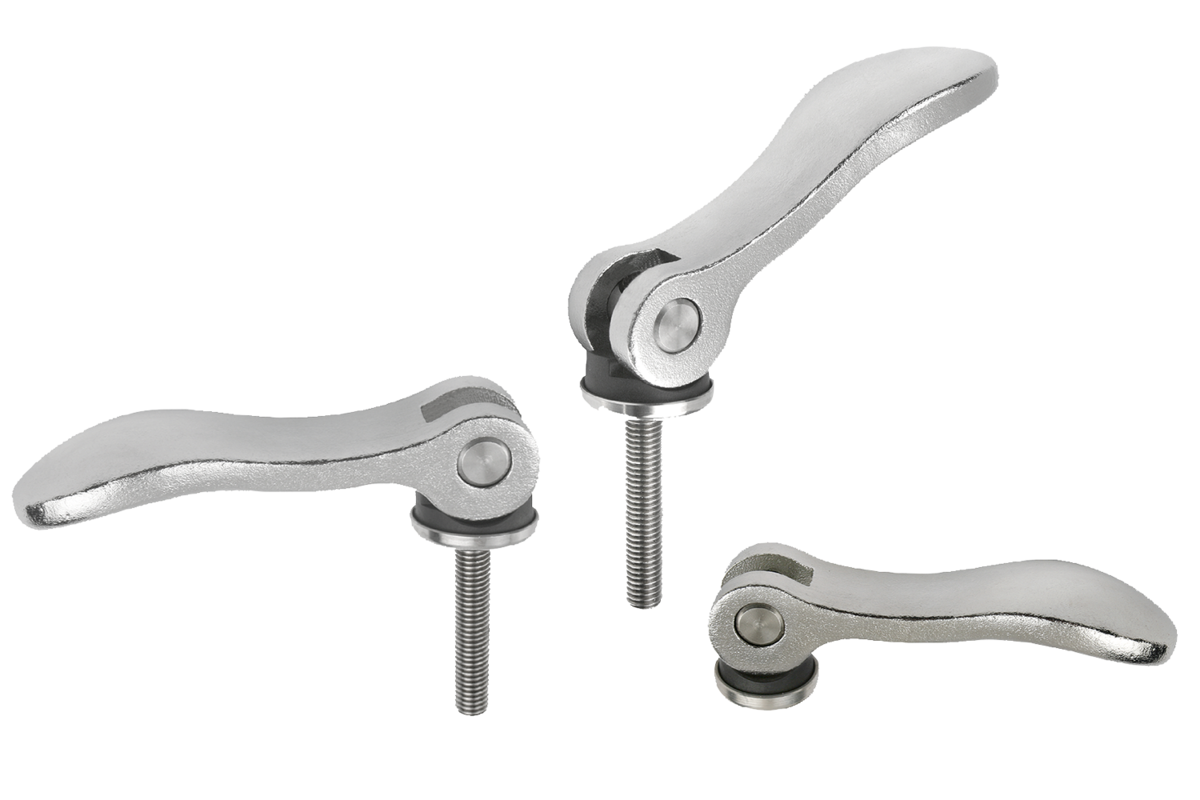

Excenterspännare stål, med inner- och yttergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Låsspakar, spännspakar, excenterspännare
    - Excenterspännare
      - Excenterspännare stål, med inner- och yttergänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Gripspak i stål 1.0401.
Tryckbricka i glasfiberförstärkt plast PA 66 GF 35-X.
Axelbult i rostfritt stål 1.4305.
Stiftskruv och bricka i stål, hållfasthetsklass 5.8.

Utförande:Gripspak, stiftskruv och bricka blåkromaterade.
Tryckbricka svart.
Axelbult blank.Anmärkning:Plast har en tendens att krypa under belastning (retardation).Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0788 Excenterspännare i stål med inner- och yttergänga, tryckbricka i plast och stiftskruv i stål

143 kB

Ritningar (total översikt)

Excenterspännare i stål med innergänga, tryckbricka i plast

Mer information

Ritningar

Excenterspännare i stål med innergänga, tryckbricka i plast

Artikelval/-filter.

Beställningsnr.	D	D1	D2	B	B1	H	H1	A	A1	Slag S	Spännkraft F kN	Handkraft FH N	Pris
K0788.1502205	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	76,64 SEK
K0788.1502206	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	1,2	4	120	76,64 SEK
K0788.2502208	M8	27,1	11	33,2	24	18	28,5	96	108	1,5	8	350	134,72 SEK

Excenterspännare i stål med yttergänga, tryckbricka i plast och stiftskruv i stål

Mer information

Ritningar

Excenterspännare i stål med yttergänga, tryckbricka i plast och stiftskruv i stål

Artikelval/-filter.

Beställningsnr.	Storlek	D	D1	D2	B	B1	H	H1	A	A1	L	Spännkraft F kN	Handkraft FH N	Slag S	Pris
K0788.1502205X20	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	91,79 SEK
K0788.1502205X30	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	91,79 SEK
K0788.1502205X40	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	94,12 SEK
K0788.1502205X50	1	M5	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	94,12 SEK
K0788.1502206X20	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	20	4	120	1,2	91,79 SEK
K0788.1502206X30	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	30	4	120	1,2	91,79 SEK
K0788.1502206X40	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	40	4	120	1,2	94,12 SEK
K0788.1502206X50	1	M6	18,1	9	21,5	15	14,5	22	70,4	79,2	50	4	120	1,2	94,12 SEK
K0788.2502208X25	2	M8	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5	150,54 SEK
K0788.2502208X30	2	M8	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5	150,54 SEK
K0788.2502208X40	2	M8	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5	161,03 SEK
K0788.2502208X50	2	M8	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5	161,03 SEK
K0788.2502210X25	2	M10	27,1	11	33,2	24	18	28,5	96	108	25	8	350	1,5	150,54 SEK
K0788.2502210X30	2	M10	27,1	11	33,2	24	18	28,5	96	108	30	8	350	1,5	150,54 SEK
K0788.2502210X40	2	M10	27,1	11	33,2	24	18	28,5	96	108	40	8	350	1,5	161,03 SEK
K0788.2502210X50	2	M10	27,1	11	33,2	24	18	28,5	96	108	50	8	350	1,5	161,03 SEK
