Excenterspännare
Excenterspännare från KIPP
En excenterspännare lämpar sig för snabb och momentfri fixering eller uppspänning. Den består av en spak som vrider sig runt en axel med lager. Dessa excentriska lager gör att spaken vid manövrering genererar en kraft som är stark nog att fästa eller spänna fast ett arbetsstycke.
En fördel med excenterspännare är att de finns i många olika material och färger. Det gör att man kan anpassa dem efter specifika krav och innebär att de inte bara är funktionella, utan även flexibla vid utformningen av maskiner och enheter. Möjligheten att skapa en stark och säker förbindelse utan större ansträngning betonar vikten av excenterspännare i modern teknik. De bidrar avsevärt till optimeringen av processer, och förbättrar säkerheten och tillförlitligheten inom olika användningsområden.
Excenterspännaren används i alltifrån maskinteknik, verktygstillverkning och anläggningskonstruktion. Deras förmåga att utföra fäst- och inställningsuppgifter snabbt och säkert gör dem till en effektiv lösning för många industriella och tekniska tillämpningar.
Vad är en excenterspännare?
Fördelar med excenterspännare
Välja rätt excenterspännare
KIPP är din tillverkare av excenterspännare
Vad är en excenterspännare?
En excenterspännare är en manöverdel som används för snabb och momentfri fixering av arbetsstycken. Den använder sig av en axel med lager för att generera tillräckligt med spännkraft vid manövrering. Denna egenskap gör den till ett mångsidigt verktyg i många tekniska och industriella tillämpningar.
En excenterspännare består av följande huvudkomponenter:
- Spakarm: Spakarmen är excenterspännarens huvuddel. Den används som vred och möjliggör kraftöverföringen. Den består av ett robust material, som stål eller plast, och kan vara ergonomiskt formad för att underlätta hanteringen. När man förflyttar spakarmen genereras spännkraften.
- Excenteraxel: Excenteraxeln är en axel som lagras excentriskt, inte centriskt i spaken. Den möjliggör den faktiska spännings- eller fixeringsrörelsen, och är därmed excenterspännarens centrala del. Excenteraxeln omvandlar vridrörelsen till en linjär rörelse för att flytta spännplattan mot eller bort från arbetsstycket.
- Lager och vridpunkt: Vridpunkten är det område som spakarmen vrider sig runt. Ofta har lager integrerats för att möjliggöra en friktionsfri rörelse. Vridpunkten gör det möjligt att vrida spakarmen och hjälper excenteraxeln att utföra rörelserna exakt.
- Spännplatta: Spännplattan är den del av excenterspännaren som trycks direkt mot arbetsstycket. Den kan bestå av metall, plast eller andra material, och är ofta försedd med en halkfri yta. Spännplattan överför kraften till arbetsstycket och fixerar det säkert mot lagret på andra sidan.
Spakarmen måste manövreras för att excenterspännaren ska kunna utföra sitt arbete. Då sätts excenteraxeln i rörelse. Via axelns excentriska lager omvandlas spakarmens vridrörelse till en linjär rörelse. Axelns linjära rörelse leder till att spännplattan förflyttas mot spännplattan. Spännplattan trycker arbetsstycket mot lagret på andra sidan, vilket resulterar i en fixering. När spakarmen förflyttas i motsatt riktning dras spännplattan bort från arbetsstycket och fixeringen lossas.
Fördelar med excenterspännare
Excenterspännare erbjuder en rad fördelar som gör dem till ett utmärkt val för diverse industriella och tekniska tillämpningar. En av de största fördelarna är den variabla kraftöverföringen, vilken gör det möjligt att generera olika spännkrafter efter behov och tillämpning. Detta gör excenterspännaren ytterst flexibel och anpassningsbar. Spakens kompakta konstruktion ser till att den utan problem kan användas i trånga arbetsutrymmen utan att ta upp en massa plats.
Ytterligare ett utmärkande kännetecken är den jämna förflyttningen och höga kraftförstärkningen, som uppnås tack vare axelns excentriska lager. Detta garanterar en tillförlitlig och konstant spännkraft varje gång spaken manövreras. Dessutom utmärker sig excenterspännaren med en lång livslängd och enkelt underhåll. Den robusta konstruktionen och användningen av kvalitetsmaterial bidrar till att spännaren kan användas länge även under krävande förhållanden och vid behov enkelt kan underhållas eller bytas ut.
Speciellt excenterspännaren från KIPP erbjuder ytterligare fördelar. De finns med inner- och yttergänga i olika gängstorlek, vilket säkerställer en hög kompatibilitet med olika tillämpningar och krav. Användningen av kvalitetsmaterial vid tillverkningen av KIPPs spännare bidrar till deras långa livslängd och tillförlitlighet, vilket gör att delarna kan användas under längre tid. Dessutom är excenterspännare konstruerade på ett sådant sätt att de enkelt kan underhållas och bytas ut, något som sänker driftkostnaderna och ökar effektiviteten.
Välja rätt excenterspännare
Valet av rätt excenterspännare är avgörande för optimal funktion och hållbarhet i respektive tillämpning. Vid valet är det viktigt att ta hänsyn till vissa faktorer för att se till att spännaren uppfyller de specifika kraven. Dessa faktorer är:
- Storlek
- Belastningsförmåga
- Typ av gänga och gängstorlek
- Material
Excenterspännarens storlek är en grundläggande faktor som beror på tillämpningen och hur mycket plats som finns. En för stor spännare kan vara opraktisk i trånga utrymmen, medan en för liten spännare eventuellt inte lyckas generera nödvändig spännkraft. Det är viktigt att stämma av spännarens mått noga mot kraven i tillämpningen. Ta då hänsyn till spakarmens längd, eftersom den har en direkt inverkan på hävstångskraften och den spännkraft som kan uppnås.
Excenterspännarens belastningsförmåga måste motsvara kraven i tillämpningen. Här behöver man även ta hänsyn till statiska och dynamiska belastningar som kan uppstå under driften. Det är viktigt att känna till den maximala spännkraften som spännaren måste utöva på arbetsstycket, och se till att den valda spännaren kan klara denna kraft utan att deformeras eller skadas. Du måste observera tillverkarens uppgifter om belastningsförmåga och säkerhetsfaktorer.

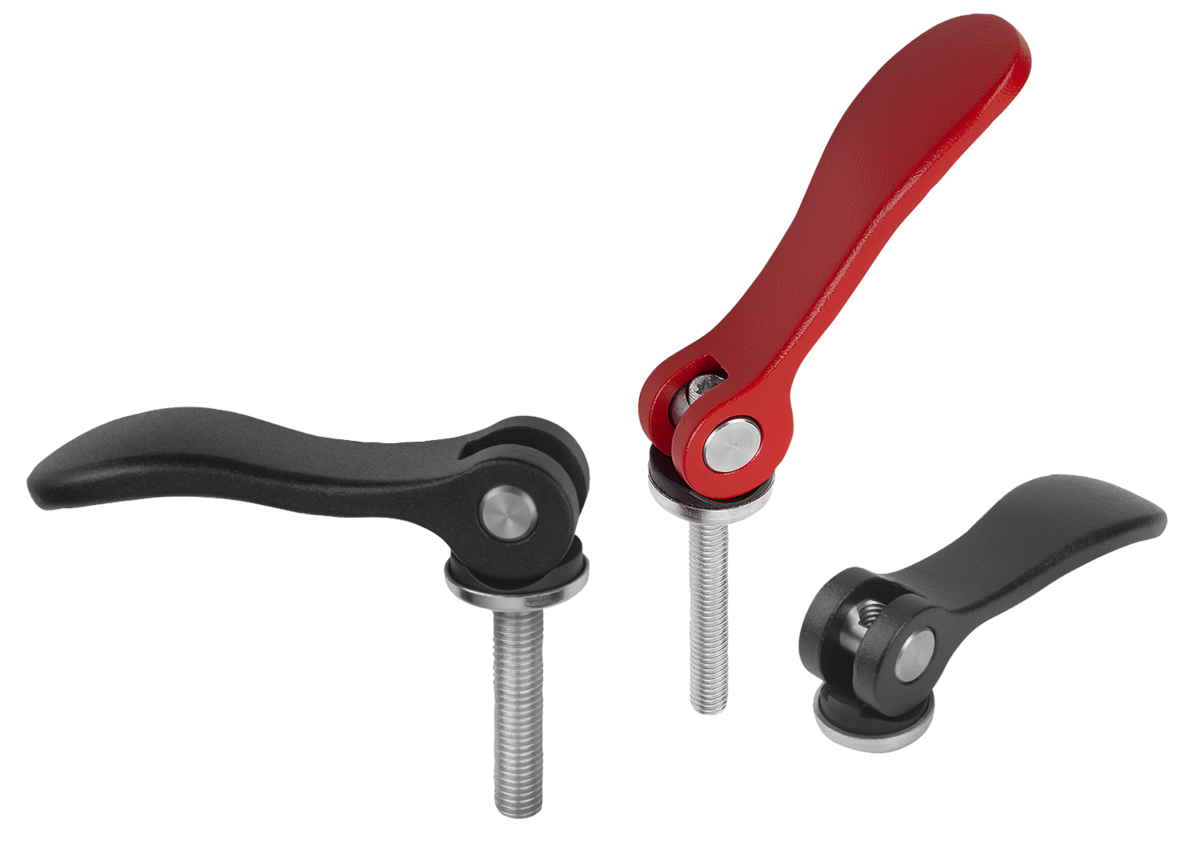

Kompatibiliteten med befintliga system och komponenter är viktig. Excenterspännare finns med innergänga eller yttergänga för att möjliggöra en flexibel anpassning. Det går även att välja gängstorlek fritt mellan M3 och M10. KIPPs excenterspännare finns även i olika gänglängder, vilka sträcker sig från 10 mm till 50 mm.
Även excenterspännarens material påverkar såväl belastningsförmågan som livslängden. Material som ofta används är stål, rostfritt stål, aluminium och polyamid. Stål och rostfritt stål erbjuder en hög hållfasthet och korrosionsbeständighet, vilket gör dem optimala för användning i krävande miljöer. Aluminium är lättare och kan med fördel användas i tillämpningar där vikten spelar roll. Valet av material ska baseras på de specifika omgivningsförhållandena och de mekaniska kraven. I vår materialöversikt finns en ingående beskrivning av respektive material.
Via filtreringsfunktionen kan du filtrera fram enskilda excenterspännare efter dessa faktorer. Här har respektive manöverdel sorterats efter material:
- Excenterspännare av aluminium

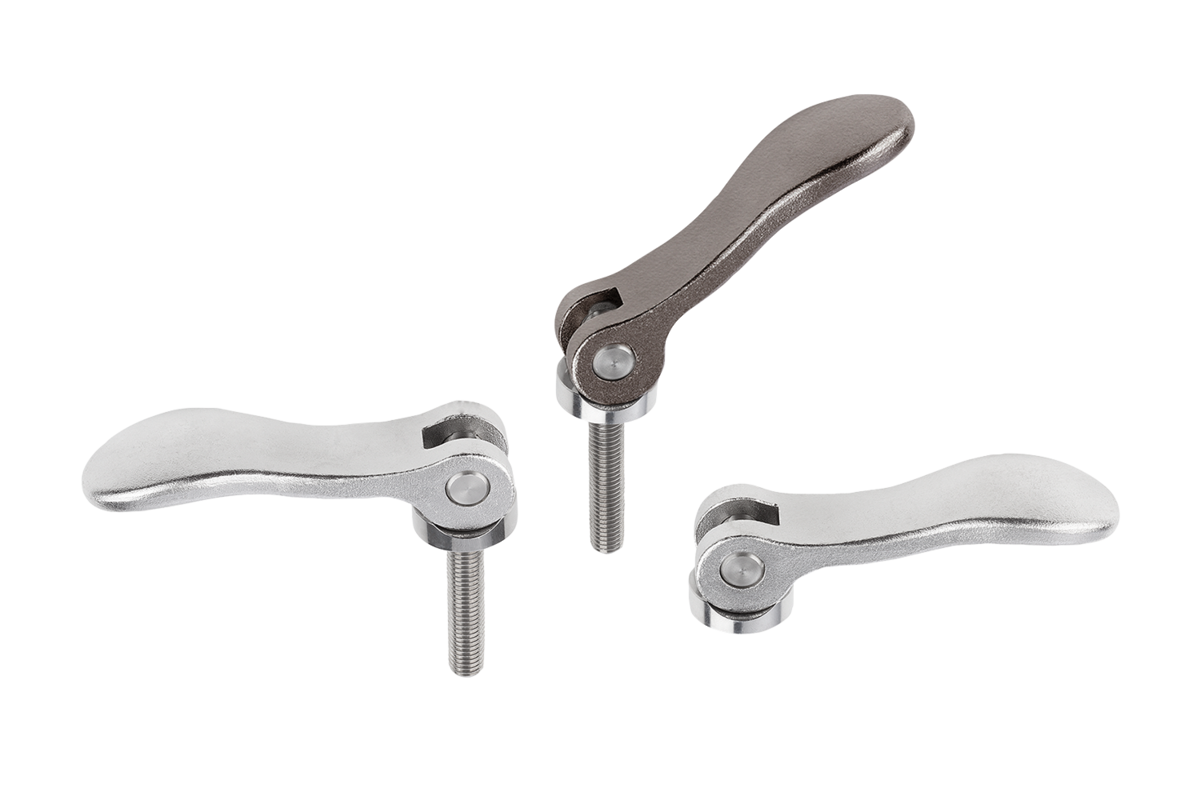

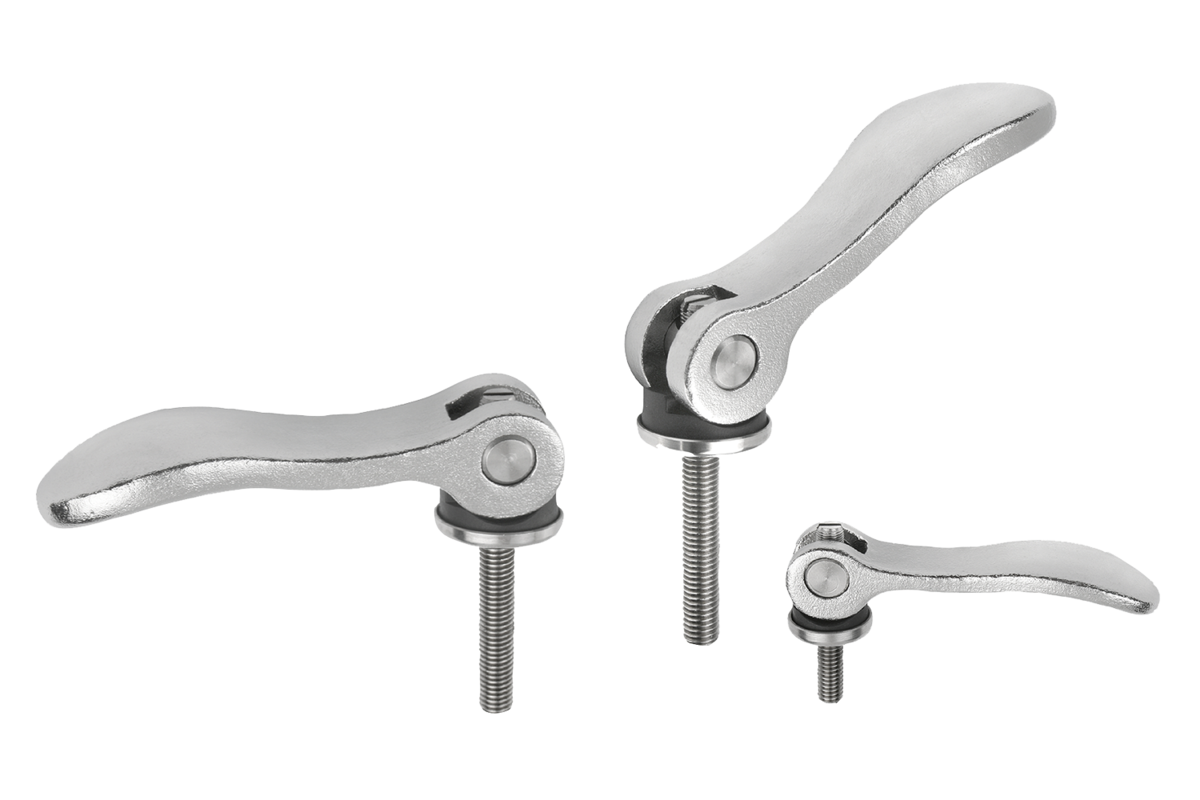

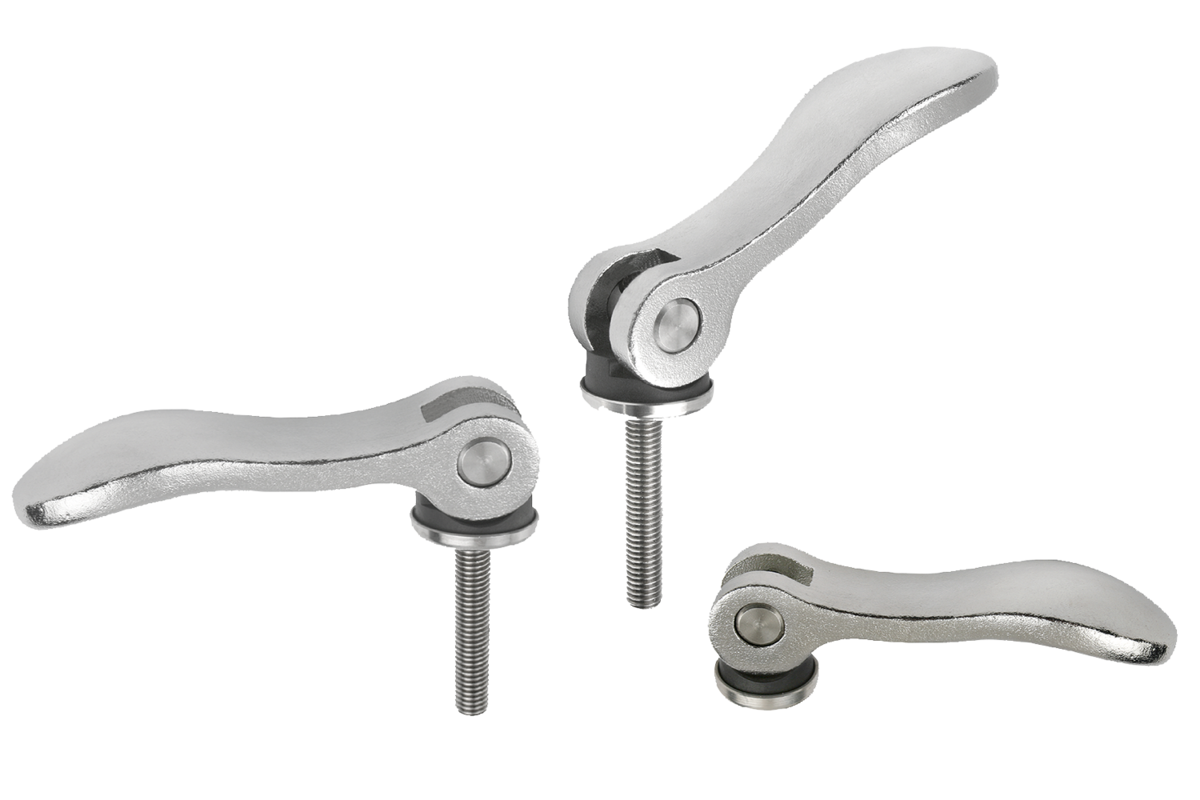

- Excenterspännare av rostfritt stål

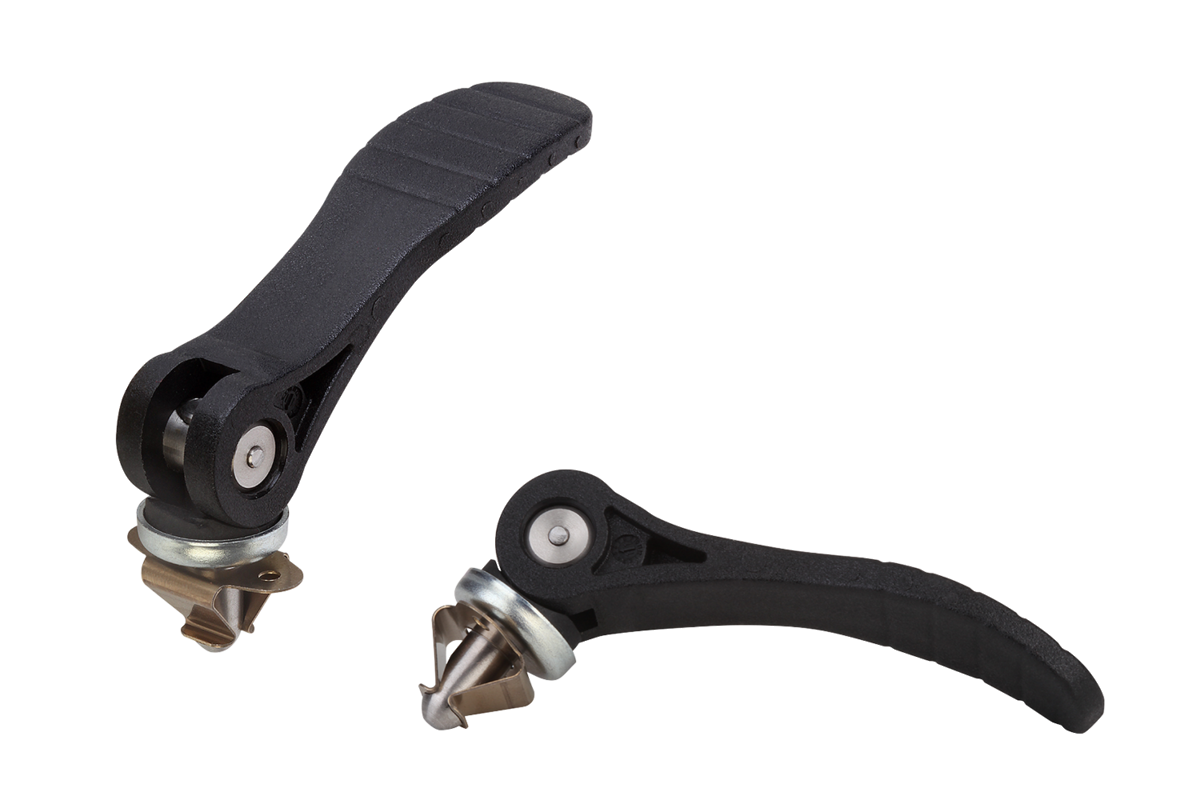

- Spännare av polyamid
- Excenterspännare av stål

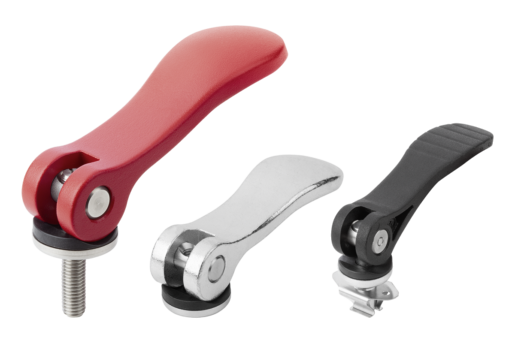

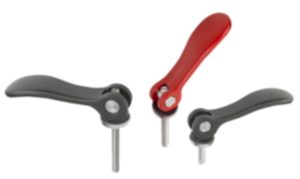

Spännarna av aluminium och polyamid kan fås med olika färg på grundkroppen. Färgerna gör det lätt att se skillnad på excenterspännarna.
KIPP är din tillverkare av excenterspännare
KIPP är en ledande tillverkare inom spännteknik, standardelement och manöverdelar. Vi har lång erfarenhet och står för enastående kvalitet, tillförlitlighet och innovation. Produkterna från KIPP används inom otaliga industrier och är kända för sin långa livslängd och precision.
En produkt värd att framhäva i KIPPs sortiment är excenterspännaren. Spännaren är speciellt framtagen för att generera en stark och exakt spännkraft med hjälp av en excentrisk vridrörelse. Den passar perfekt i tillämpningar som kräver snabb och säker fixering, t.ex. inom maskinindustrin, anläggningskonstruktion eller monteringsteknik.
Varför ska jag köpa mina excenterspännare från KIPP?
KIPPs produkter är kända för sin förstklassiga bearbetning och tillförlitlighet. Excenterspännarna tillverkas av robusta material och genomgår strikta kvalitetskontroller för att säkerställa att de uppfyller de högsta kraven.
Hos oss finner du ett stort urval av excenterspännare i olika utföranden, storlekar och material. Detta gör att du kan hitta en passande excenterspännare för dina specifika krav.
Upptäck de högkvalitativa excenterspännarna från KIPP och låt dig övertygas av deras kvalitet och prestanda.
