Ledade plattor, Form A och B

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Justerbara fötter
    - Ledade plattor
      - Ledade plattor, Form A och B

Artikelbeskrivning/produktbilder

BeskrivningMaterial, utförande:Form A: tryckplatta i seghärdat stål, kulelement i automatstål sätthärdat och brunerat.

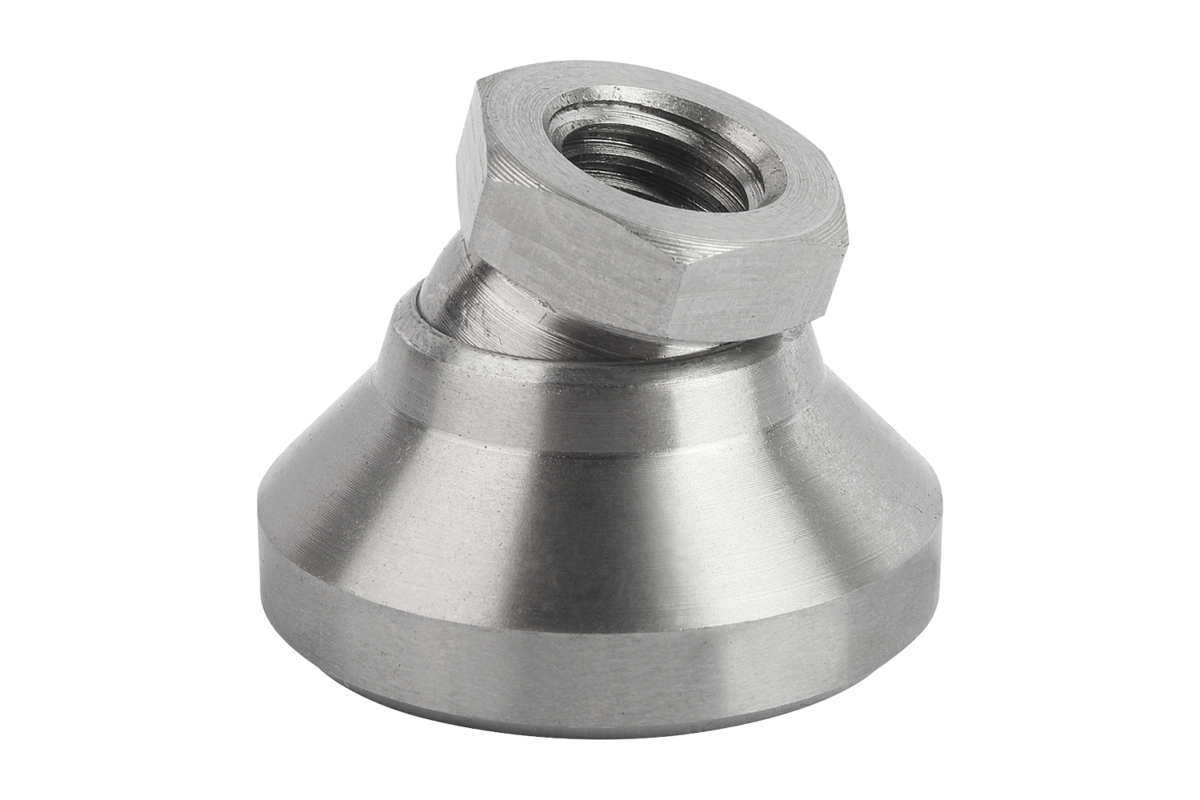

Form B: rostfritt stål, blankt.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0395_A_B Ledade plattor, Form A och B

409 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	H	H2	T	SW	Belastningsförmåga max. kN	Pris
K0395.106	A	20	M6	15	2,5	8,5	10	10	72,44 SEK
K0395.108	A	25	M8	18	4	9	13	18	77,92 SEK
K0395.110	A	32	M10	22	5	10	17	20	91,91 SEK
K0395.112	A	40	M12	26	6	12	19	35	105,90 SEK
K0395.116	A	50	M16	32	7	14	24	45	126,14 SEK
K0395.120	A	60	M20	42	8	18	30	55	166,72 SEK
K0395.306	B	20	M6	15	2,5	8,5	10	10	85,14 SEK
K0395.308	B	25	M8	18	4	9	13	18	91,16 SEK
K0395.310	B	32	M10	22	5	10	17	20	107,74 SEK
K0395.312	B	40	M12	26	6	12	19	35	132,06 SEK
K0395.316	B	50	M16	32	7	14	24	45	176,94 SEK
K0395.320	B	60	M20	42	8	18	30	55	191,36 SEK
