Ledade plattor

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Justerbara fötter
    - Ledade plattor

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Form A,G: Tryckstycke i seghärdat stål, kulelement i automatstål.
Form B: Rostfritt stål.
Form C: Tryckstycke POM, kulelement av automatstål.
Form D: Tryckstycke POM, kulelement rostfritt stål.

Glidskyddsplatta termoplastisk elastomer.Utförande:Form A: Kulelement i automatstål sätthärdat och brunerat.

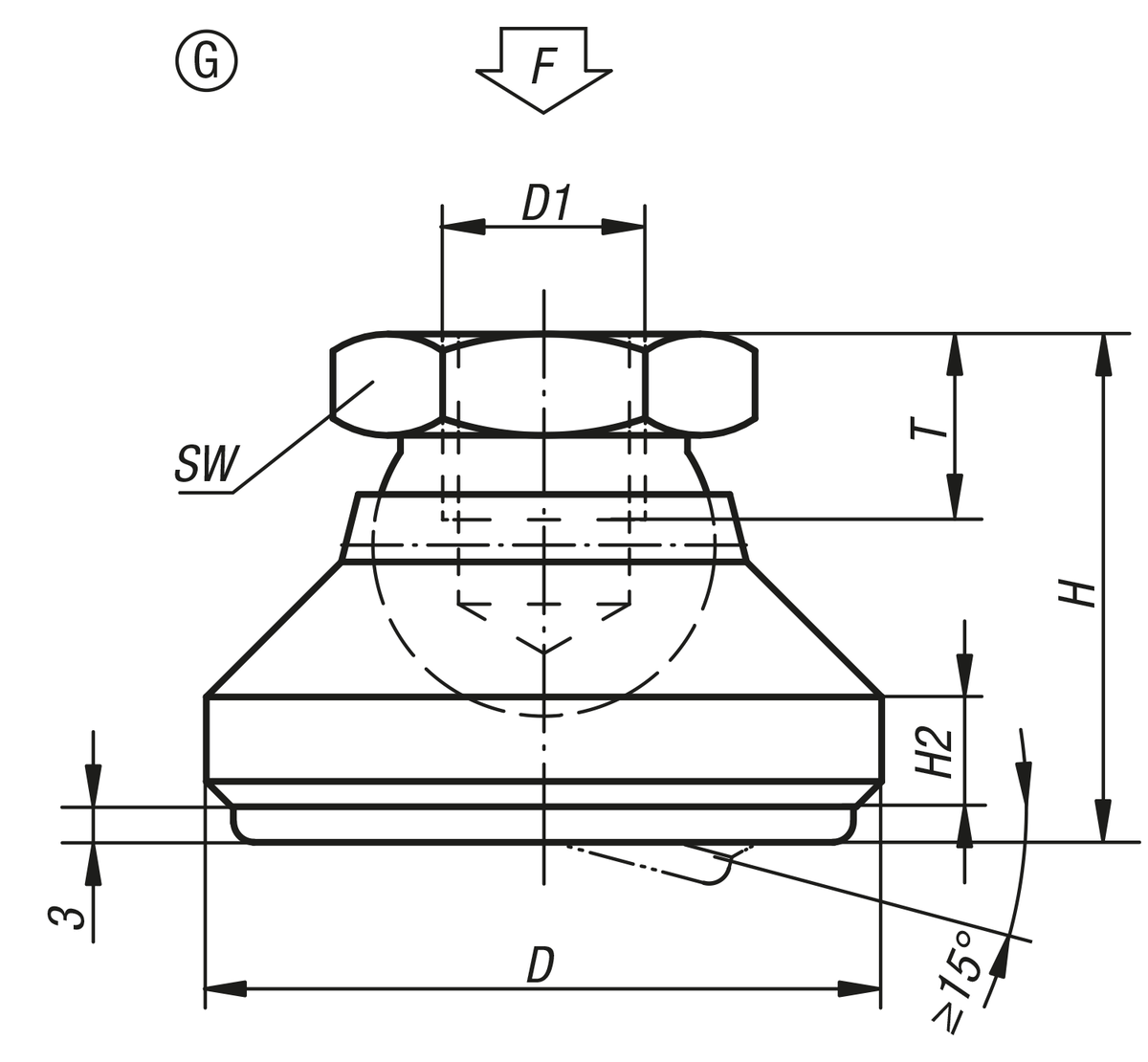

Form G: Kulelement i automatstål sätthärdat och brunerat med glidskyddsplatta.
Form B: Blank.
Form C: Kulelement sätthärdat och brunerat.
Form D: Kulelement blankt.Anmärkning:Glidskyddsplattan absorberar vibrationer och förhindrar att den ledade plattan glider ur läge.
Belastningsvärdet som anges i tabellen är en rekommendation för den permanenta, statiska belastning som plattan ska användas till.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0395 Ledade plattor

190 kB

Ritningar (total översikt)

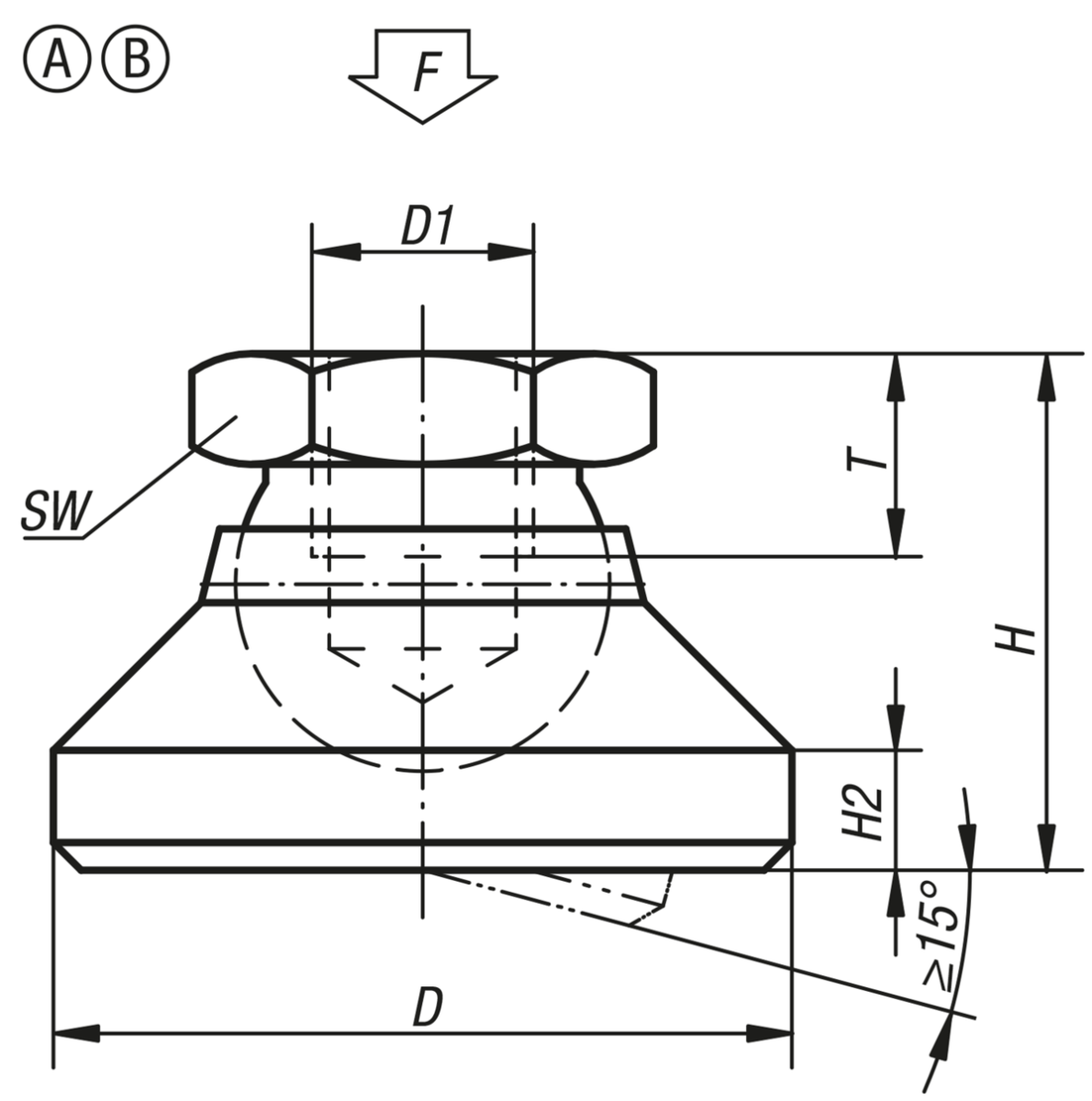

Ledade plattor, Form A och B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	H	H2	T	SW	Belastningsförmåga max. kN	Pris
K0395.106	A	20	M6	15	2,5	8,5	10	10	72,44 SEK
K0395.108	A	25	M8	18	4	9	13	18	77,92 SEK
K0395.110	A	32	M10	22	5	10	17	20	91,91 SEK
K0395.112	A	40	M12	26	6	12	19	35	105,90 SEK
K0395.116	A	50	M16	32	7	14	24	45	126,14 SEK
K0395.120	A	60	M20	42	8	18	30	55	166,72 SEK
K0395.306	B	20	M6	15	2,5	8,5	10	10	85,14 SEK
K0395.308	B	25	M8	18	4	9	13	18	91,16 SEK
K0395.310	B	32	M10	22	5	10	17	20	107,74 SEK
K0395.312	B	40	M12	26	6	12	19	35	132,06 SEK
K0395.316	B	50	M16	32	7	14	24	45	176,94 SEK
K0395.320	B	60	M20	42	8	18	30	55	191,36 SEK

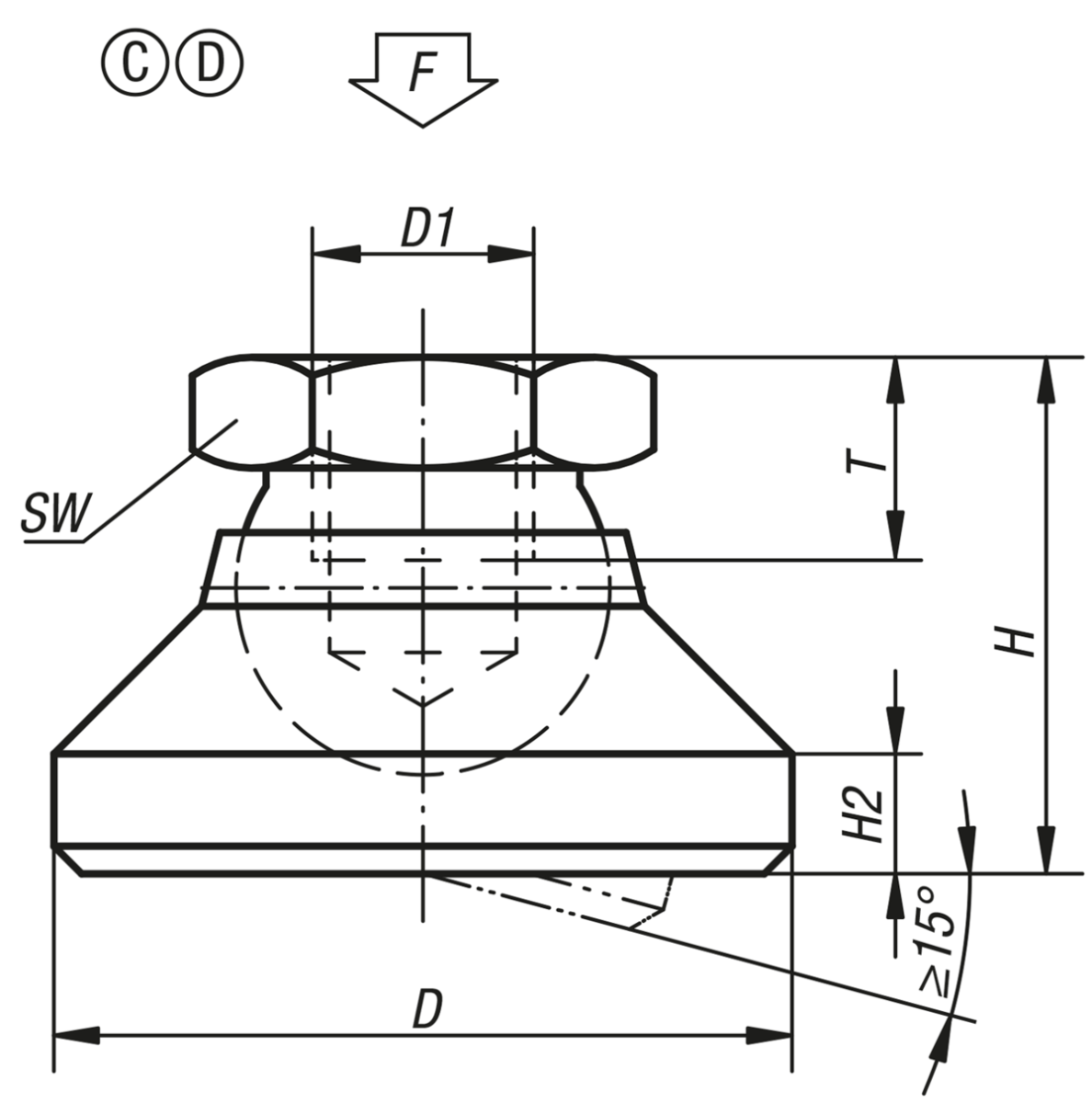

Ledade plattor, Form C och D

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	H	H2	T	SW	Belastningsförmåga max. kN	Pris
K0395.506	C	20	M6	15	2,5	8,5	10	4	70,71 SEK
K0395.508	C	25	M8	18	4	9	13	7	74,91 SEK
K0395.510	C	32	M10	22	5	10	17	10	88,15 SEK
K0395.512	C	40	M12	26	6	12	19	18	98,70 SEK
K0395.516	C	50	M16	32	7	14	24	20	116,35 SEK
K0395.520	C	60	M20	42	8	18	30	22	167,36 SEK
K0395.206	D	20	M6	15	2,5	8,5	10	4	78,46 SEK
K0395.208	D	25	M8	18	4	9	13	7	82,55 SEK
K0395.210	D	32	M10	22	5	10	17	10	96,65 SEK
K0395.212	D	40	M12	26	6	12	19	18	107,41 SEK
K0395.216	D	50	M16	32	7	14	24	20	133,46 SEK
K0395.220	D	60	M20	42	8	18	30	22	195,78 SEK
