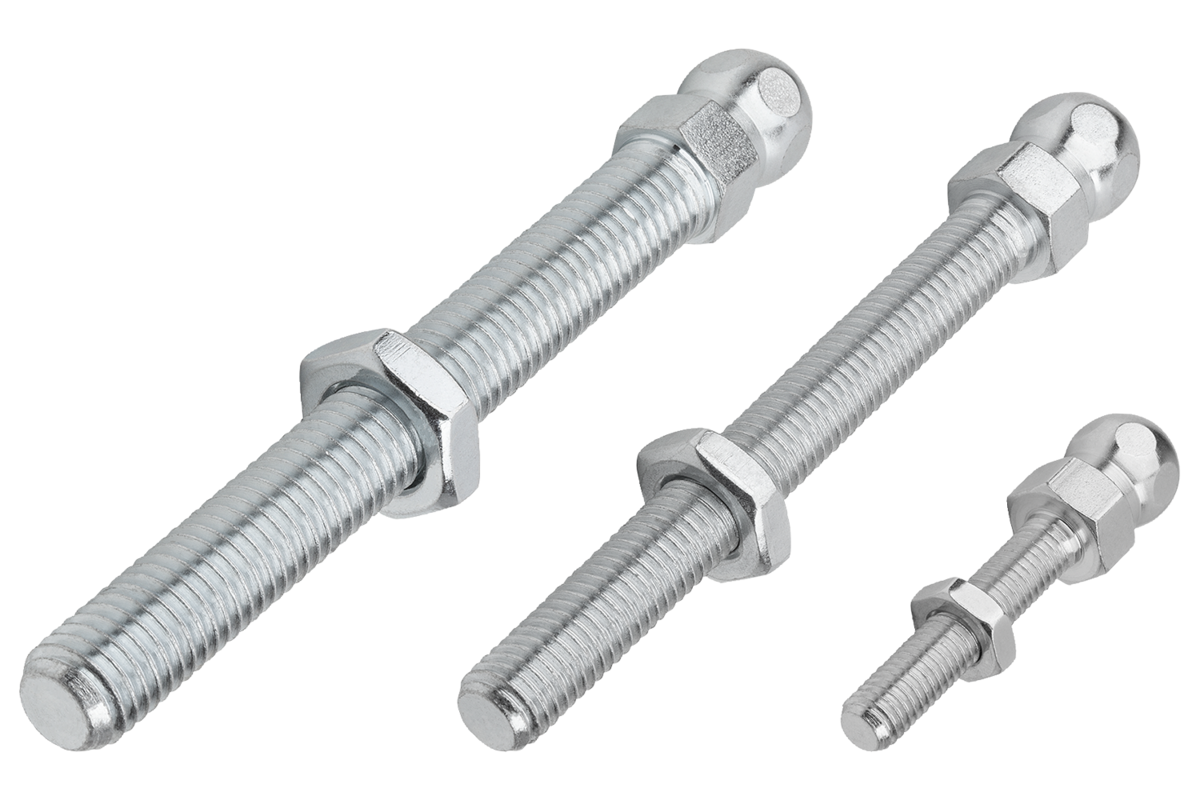

K0421Gängade spindlar för ledade fötter i stål eller rostfritt stål |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|

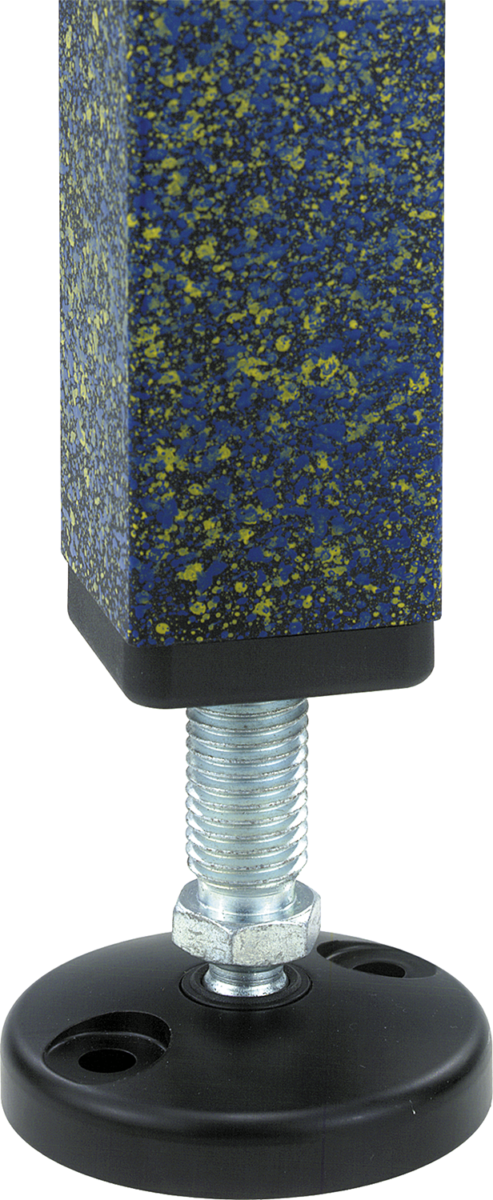

BeskrivningMaterial:Stål eller rostfritt stål 1.4305.Utförande:Stål blåkromaterat. Blankt rostfritt stål.Anmärkning:De ledade fötterna består av en gängad spindel och en platta. Varje spindel kan kombineras med varje platta. Höjden på hela foten är summan av längden på spindeln + höjden på sexkanten + 22,5 mm. (Fotens totalhöjd = L + L1 + 22,5 mm).
Beroende på utförandet kan de gängade spindlarna ha ett gängfristick framför sexkanten. Tillbehör:- K0415 Plattor för ledade fötter i plast. - K0415 Antistatisk platta för ledade fötter. - K0416 Plattor för ledade fötter i zinkgods eller rostfritt stål. - K0654 Plattor med förlängning för ledade fötter i plast. - K0417 Plattor med förlängning för ledade fötter i zinkgods. - K0418 Plattor för ledade fötter i rostfritt stål . - K0419 Plattor för ledade fötter med vibrationsdämpning. Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Beställningsnr. | Material grundkropp | D1 | L | L1 | SW | Belastningsförmåga max. kN | CAD | Tillb. | Pris | Beställ |
---|
K0421.060151 | stål | M6 | 15 | 7,5 | 14 | 2 | | | 14,54 SEK | | K0421.060301 | stål | M6 | 30 | 7,5 | 14 | 2 | | | 14,54 SEK | | K0421.080401 | stål | M8 | 40 | 7,5 | 14 | 3,5 | | | 16,82 SEK | | K0421.080801 | stål | M8 | 80 | 7,5 | 14 | 3,5 | | | 18,91 SEK | | K0421.100451 | stål | M10 | 45 | 7,5 | 14 | 4,7 | | | 17,48 SEK | | K0421.100701 | stål | M10 | 70 | 7,5 | 14 | 4,7 | | | 18,15 SEK | | K0421.100901 | stål | M10 | 90 | 7,5 | 14 | 4,7 | | | 20,62 SEK | | K0421.101251 | stål | M10 | 125 | 7,5 | 14 | 4,7 | | | 24,80 SEK | | K0421.101501 | stål | M10 | 150 | 7,5 | 14 | 4,7 | | | 35,06 SEK | | K0421.120451 | stål | M12 | 45 | 7,5 | 14 | 7,7 | | | 16,82 SEK | | K0421.120661 | stål | M12 | 66 | 7,5 | 14 | 7,7 | | | 18,91 SEK | | K0421.121001 | stål | M12 | 100 | 7,5 | 14 | 7,7 | | | 20,62 SEK | | K0421.121251 | stål | M12 | 125 | 7,5 | 14 | 7,7 | | | 24,04 SEK | | K0421.121501 | stål | M12 | 150 | 7,5 | 14 | 7,7 | | | 25,75 SEK | | K0421.140661 | stål | M14 | 66 | 7,5 | 14 | 11,1 | | | 26,41 SEK | | K0421.141001 | stål | M14 | 100 | 7,5 | 14 | 11,1 | | | 30,69 SEK | | K0421.141251 | stål | M14 | 125 | 7,5 | 14 | 11,1 | | | 38,00 SEK | | K0421.141501 | stål | M14 | 150 | 7,5 | 14 | 11,1 | | | 49,78 SEK | | K0421.160661 | stål | M16 | 66 | 7,5 | 17 | 14,5 | | | 27,08 SEK | | K0421.161001 | stål | M16 | 100 | 7,5 | 17 | 14,5 | | | 29,26 SEK | | K0421.161251 | stål | M16 | 125 | 7,5 | 17 | 14,5 | | | 35,06 SEK | | K0421.161501 | stål | M16 | 150 | 7,5 | 17 | 14,5 | | | 37,34 SEK | | K0421.162001 | stål | M16 | 200 | 7,5 | 17 | 14,5 | | | 55,67 SEK | | K0421.200851 | stål | M20 | 85 | 10,5 | 22 | 24,3 | | | 43,89 SEK | | K0421.201001 | stål | M20 | 100 | 10,5 | 22 | 24,3 | | | 46,74 SEK | | K0421.201251 | stål | M20 | 125 | 10,5 | 22 | 24,3 | | | 51,21 SEK | | K0421.201501 | stål | M20 | 150 | 10,5 | 22 | 24,3 | | | 55,67 SEK | | K0421.202001 | stål | M20 | 200 | 10,5 | 22 | 24,3 | | | 67,26 SEK | | K0421.240851 | stål | M24 | 85 | 10,5 | 24 | 36,1 | | | 52,54 SEK | | K0421.241001 | stål | M24 | 100 | 10,5 | 24 | 36,1 | | | 59,38 SEK | | K0421.241251 | stål | M24 | 125 | 10,5 | 24 | 36,1 | | | 65,27 SEK | | K0421.241501 | stål | M24 | 150 | 10,5 | 24 | 36,1 | | | 69,92 SEK | | K0421.242001 | stål | M24 | 200 | 10,5 | 24 | 36,1 | | | 81,04 SEK | | K0421.060152 | rostfritt stål | M6 | 15 | 7,5 | 14 | 2 | | | 18,72 SEK | | K0421.060302 | rostfritt stål | M6 | 30 | 7,5 | 14 | 2 | | | 18,72 SEK | | K0421.080402 | rostfritt stål | M8 | 40 | 7,5 | 14 | 3,5 | | | 29,74 SEK | | K0421.080802 | rostfritt stål | M8 | 80 | 7,5 | 14 | 3,5 | | | 41,61 SEK | | K0421.100452 | rostfritt stål | M10 | 45 | 7,5 | 14 | 4,7 | | | 30,40 SEK | | K0421.100702 | rostfritt stål | M10 | 70 | 7,5 | 14 | 4,7 | | | 36,58 SEK | | K0421.100902 | rostfritt stål | M10 | 90 | 7,5 | 14 | 4,7 | | | 42,28 SEK | | K0421.101252 | rostfritt stål | M10 | 125 | 7,5 | 14 | 4,7 | | | 56,62 SEK | | K0421.101502 | rostfritt stål | M10 | 150 | 7,5 | 14 | 4,7 | | | 60,33 SEK | | K0421.120452 | rostfritt stål | M12 | 45 | 7,5 | 14 | 7,7 | | | 30,40 SEK | | K0421.120662 | rostfritt stål | M12 | 66 | 7,5 | 14 | 7,7 | | | 36,58 SEK | | K0421.121002 | rostfritt stål | M12 | 100 | 7,5 | 14 | 7,7 | | | 40,95 SEK | | K0421.121252 | rostfritt stål | M12 | 125 | 7,5 | 14 | 7,7 | | | 54,25 SEK | | K0421.121502 | rostfritt stål | M12 | 150 | 7,5 | 14 | 7,7 | | | 68,59 SEK | | K0421.140662 | rostfritt stål | M14 | 66 | 7,5 | 14 | 11,1 | | | 56,62 SEK | | K0421.141002 | rostfritt stål | M14 | 100 | 7,5 | 14 | 11,1 | | | 62,61 SEK | | K0421.141252 | rostfritt stål | M14 | 125 | 7,5 | 14 | 11,1 | | | 66,50 SEK | | K0421.141502 | rostfritt stål | M14 | 150 | 7,5 | 14 | 11,1 | | | 74,58 SEK | | K0421.160662 | rostfritt stål | M16 | 66 | 7,5 | 17 | 14,5 | | | 55,10 SEK | | K0421.161002 | rostfritt stål | M16 | 100 | 7,5 | 17 | 14,5 | | | 58,81 SEK | | K0421.161252 | rostfritt stål | M16 | 125 | 7,5 | 17 | 14,5 | | | 75,81 SEK | | K0421.161502 | rostfritt stål | M16 | 150 | 7,5 | 17 | 14,5 | | | 86,26 SEK | | K0421.162002 | rostfritt stål | M16 | 200 | 7,5 | 17 | 14,5 | | | 131,20 SEK | | K0421.200852 | rostfritt stål | M20 | 85 | 10,5 | 22 | 24,3 | | | 99,75 SEK | | K0421.201002 | rostfritt stål | M20 | 100 | 10,5 | 22 | 24,3 | | | 96,90 SEK | | K0421.201252 | rostfritt stål | M20 | 125 | 10,5 | 22 | 24,3 | | | 101,27 SEK | | K0421.201502 | rostfritt stål | M20 | 150 | 10,5 | 22 | 24,3 | | | 109,25 SEK | | K0421.202002 | rostfritt stål | M20 | 200 | 10,5 | 22 | 24,3 | | | 112,96 SEK | | K0421.240852 | rostfritt stål | M24 | 85 | 10,5 | 24 | 36,1 | | | 122,27 SEK | | K0421.241002 | rostfritt stål | M24 | 100 | 10,5 | 24 | 36,1 | | | 123,79 SEK | | K0421.241252 | rostfritt stål | M24 | 125 | 10,5 | 24 | 36,1 | | | 134,05 SEK | | K0421.241502 | rostfritt stål | M24 | 150 | 10,5 | 24 | 36,1 | | | 134,05 SEK | | K0421.242002 | rostfritt stål | M24 | 200 | 10,5 | 24 | 36,1 | | | 140,41 SEK | |
