Vinghandtag med innergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Vinghandtag
      - Vinghandtag med innergänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Termoplast, svartgrå.
Bussning av stål 5.8 eller rostfritt stål 1.4305.

Utförande:Stål blåkromaterat eller blankt rostfritt stål.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0274_IG Vinghandtag med innergänga

316 kB

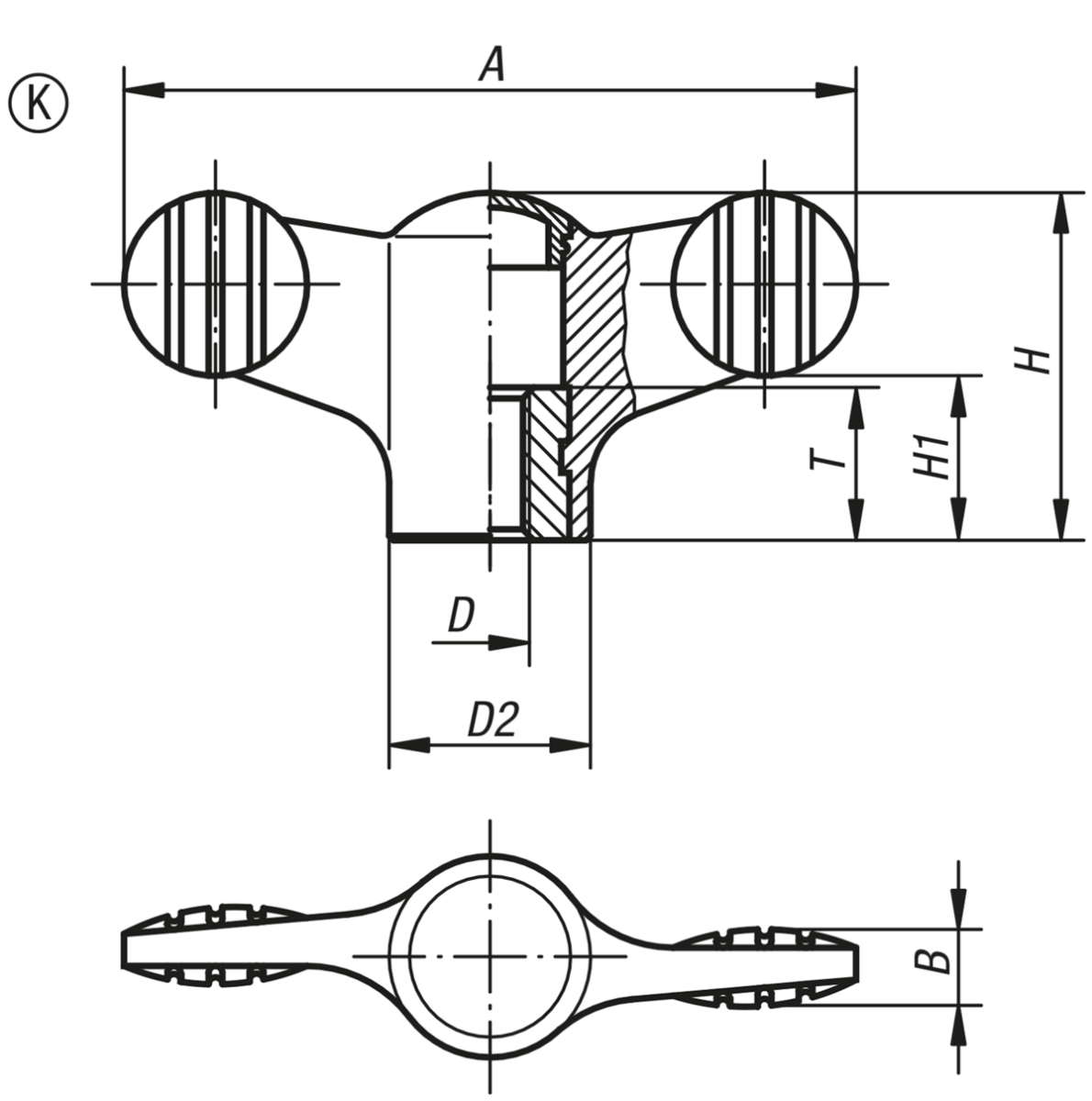

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	Färg lock	A	D	D2	B	H	H1	T	Pris
K0274.904	stål	svartgrå RAL 7021	38	M4	12	4,5	18	8,5	10	11,07 SEK
K0274.9045	stål	ljusgrå RAL 7035	38	M4	12	4,5	18	8,5	10	11,07 SEK
K0274.9046	stål	trafikrött RAL 3020	38	M4	12	4,5	18	8,5	10	11,07 SEK
K0274.9047	stål	rapsgul RAL 1021	38	M4	12	4,5	18	8,5	10	11,07 SEK
K0274.905	stål	svartgrå RAL 7021	38	M5	12	4,5	18	8,5	10	11,07 SEK
K0274.9055	stål	ljusgrå RAL 7035	38	M5	12	4,5	18	8,5	10	11,07 SEK
K0274.9056	stål	trafikrött RAL 3020	38	M5	12	4,5	18	8,5	10	11,07 SEK
K0274.9057	stål	rapsgul RAL 1021	38	M5	12	4,5	18	8,5	10	11,07 SEK
K0274.906	stål	svartgrå RAL 7021	38	M6	12	4,5	18	8,5	10	11,07 SEK
K0274.9065	stål	ljusgrå RAL 7035	38	M6	12	4,5	18	8,5	10	11,07 SEK
K0274.9066	stål	trafikrött RAL 3020	38	M6	12	4,5	18	8,5	10	11,07 SEK
K0274.9067	stål	rapsgul RAL 1021	38	M6	12	4,5	18	8,5	10	11,07 SEK
K0274.105	stål	svartgrå RAL 7021	50	M5	14	5	24	11,5	10	11,76 SEK
K0274.1055	stål	ljusgrå RAL 7035	50	M5	14	5	24	11,5	10	11,76 SEK
K0274.1056	stål	trafikrött RAL 3020	50	M5	14	5	24	11,5	10	11,76 SEK
K0274.1057	stål	rapsgul RAL 1021	50	M5	14	5	24	11,5	10	11,76 SEK
K0274.106	stål	svartgrå RAL 7021	50	M6	14	5	24	11,5	10	11,76 SEK
K0274.1065	stål	ljusgrå RAL 7035	50	M6	14	5	24	11,5	10	11,76 SEK
K0274.1066	stål	trafikrött RAL 3020	50	M6	14	5	24	11,5	10	11,76 SEK
K0274.1067	stål	rapsgul RAL 1021	50	M6	14	5	24	11,5	10	11,76 SEK
K0274.208	stål	svartgrå RAL 7021	75	M8	21	7	35,6	16,5	14	20,30 SEK
K0274.2085	stål	ljusgrå RAL 7035	75	M8	21	7	35,6	16,5	14	20,30 SEK
K0274.2086	stål	trafikrött RAL 3020	75	M8	21	7	35,6	16,5	14	20,30 SEK
K0274.2087	stål	rapsgul RAL 1021	75	M8	21	7	35,6	16,5	14	20,30 SEK
K0274.210	stål	svartgrå RAL 7021	75	M10	21	7	35,6	16,5	14	20,30 SEK
K0274.2105	stål	ljusgrå RAL 7035	75	M10	21	7	35,6	16,5	14	20,30 SEK
K0274.2106	stål	trafikrött RAL 3020	75	M10	21	7	35,6	16,5	14	20,30 SEK
K0274.2107	stål	rapsgul RAL 1021	75	M10	21	7	35,6	16,5	14	20,30 SEK
K0274.0904	rostfritt stål	svartgrå RAL 7021	38	M4	12	4,5	18	8,5	10	16,71 SEK
K0274.09045	rostfritt stål	ljusgrå RAL 7035	38	M4	12	4,5	18	8,5	10	16,71 SEK
K0274.09046	rostfritt stål	trafikrött RAL 3020	38	M4	12	4,5	18	8,5	10	16,71 SEK
K0274.09047	rostfritt stål	rapsgul RAL 1021	38	M4	12	4,5	18	8,5	10	16,71 SEK
K0274.0905	rostfritt stål	svartgrå RAL 7021	38	M5	12	4,5	18	8,5	10	16,71 SEK
K0274.09055	rostfritt stål	ljusgrå RAL 7035	38	M5	12	4,5	18	8,5	10	16,71 SEK
K0274.09056	rostfritt stål	trafikrött RAL 3020	38	M5	12	4,5	18	8,5	10	16,71 SEK
K0274.09057	rostfritt stål	rapsgul RAL 1021	38	M5	12	4,5	18	8,5	10	16,71 SEK
K0274.0906	rostfritt stål	svartgrå RAL 7021	38	M6	12	4,5	18	8,5	10	16,71 SEK
K0274.09065	rostfritt stål	ljusgrå RAL 7035	38	M6	12	4,5	18	8,5	10	16,71 SEK
K0274.09066	rostfritt stål	trafikrött RAL 3020	38	M6	12	4,5	18	8,5	10	16,71 SEK
K0274.09067	rostfritt stål	rapsgul RAL 1021	38	M6	12	4,5	18	8,5	10	16,71 SEK
K0274.0105	rostfritt stål	svartgrå RAL 7021	50	M5	14	5	24	11,5	10	18,36 SEK
K0274.01055	rostfritt stål	ljusgrå RAL 7035	50	M5	14	5	24	11,5	10	18,36 SEK
K0274.01056	rostfritt stål	trafikrött RAL 3020	50	M5	14	5	24	11,5	10	18,36 SEK
K0274.01057	rostfritt stål	rapsgul RAL 1021	50	M5	14	5	24	11,5	10	18,36 SEK
K0274.0106	rostfritt stål	svartgrå RAL 7021	50	M6	14	5	24	11,5	10	18,36 SEK
K0274.01065	rostfritt stål	ljusgrå RAL 7035	50	M6	14	5	24	11,5	10	18,36 SEK
K0274.01066	rostfritt stål	trafikrött RAL 3020	50	M6	14	5	24	11,5	10	18,36 SEK
K0274.01067	rostfritt stål	rapsgul RAL 1021	50	M6	14	5	24	11,5	10	18,36 SEK
K0274.0208	rostfritt stål	svartgrå RAL 7021	75	M8	21	7	35,6	16,5	14	22,83 SEK
K0274.02085	rostfritt stål	ljusgrå RAL 7035	75	M8	21	7	35,6	16,5	14	22,83 SEK
K0274.02086	rostfritt stål	trafikrött RAL 3020	75	M8	21	7	35,6	16,5	14	22,83 SEK
K0274.02087	rostfritt stål	rapsgul RAL 1021	75	M8	21	7	35,6	16,5	14	22,83 SEK
K0274.0210	rostfritt stål	svartgrå RAL 7021	75	M10	21	7	35,6	16,5	14	22,83 SEK
K0274.02105	rostfritt stål	ljusgrå RAL 7035	75	M10	21	7	35,6	16,5	14	22,83 SEK
K0274.02106	rostfritt stål	trafikrött RAL 3020	75	M10	21	7	35,6	16,5	14	22,83 SEK
K0274.02107	rostfritt stål	rapsgul RAL 1021	75	M10	21	7	35,6	16,5	14	22,83 SEK
