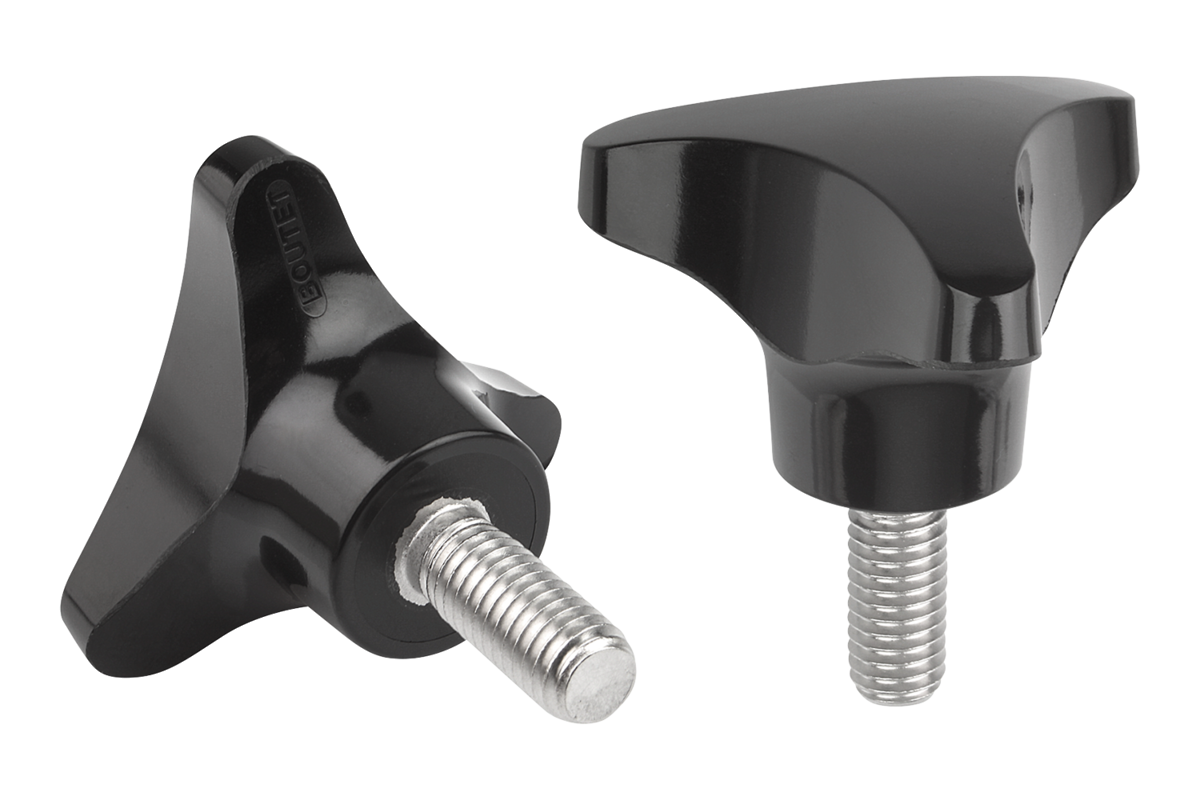

Trekantsvred med hög fläns, yttergänga

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Handtag, knoppar
    - Trekantsvred med hög fläns
      - Trekantsvred med hög fläns, yttergänga

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Duroplast PF 31, svart. Gängbult av förzinkat stål eller blankt rostfritt stål.Utförande:Högglanspolerat.På begäran:Ytterligare yttergängor, skruvlängder och färger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0183_AG Trekantsvred med hög fläns, yttergänga

139 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material komponent	D	D1	D3	H	L	Pris
K0183.14006X15	L	stål	M6	40	14	22	15	7,58 SEK
K0183.14008X20	L	stål	M8	40	14	22	20	7,96 SEK
K0183.15008X20	L	stål	M8	50	18	28	20	11,27 SEK
K0183.15010X25	L	stål	M10	50	22	28	25	11,46 SEK
K0183.16210X25	L	stål	M10	62	22	35	25	14,28 SEK
K0183.24006X20	L	rostfritt stål	M6	40	12	22	20	10,98 SEK
K0183.24008X20	L	rostfritt stål	M8	40	12	22	20	12,43 SEK
K0183.25008X20	L	rostfritt stål	M8	50	15	28	20	15,54 SEK
K0183.25010X30	L	rostfritt stål	M10	50	15	28	30	27,20 SEK
K0183.26210X30	L	rostfritt stål	M10	62	18	35	30	31,57 SEK
