Artikelbeskrivning/produktbilder

BeskrivningMaterial:Glasfiberförstärkt termoplast.
Axel i stål.Utförande:Gångjärn svart.
Axel förzinkad.Anmärkning:Gångjärn med fästhål för försänkta skruvar DIN 7991/UNI 5933.

Belastningsvärdena som anges för gångjärnen är icke bindande riktvärden utan hänsyn till säkerhetsfaktorer och utan något ansvar från vår sida.. Värdena anges endast som information och är ingen juridiskt bindande garanti för egenskaperna.

Belastningsvärdena fastställs i laboratorievillkor. Användaren måste själv avgöra om gångjärnet är lämpligt för den aktuella användningen.

De olika materialen som gångjärnen fästs på, de olika infästningssätten, väderförhållanden och slitage kan påverka de fastställda värdena.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1004 Gångjärn i plast, med fästhål

171 kB

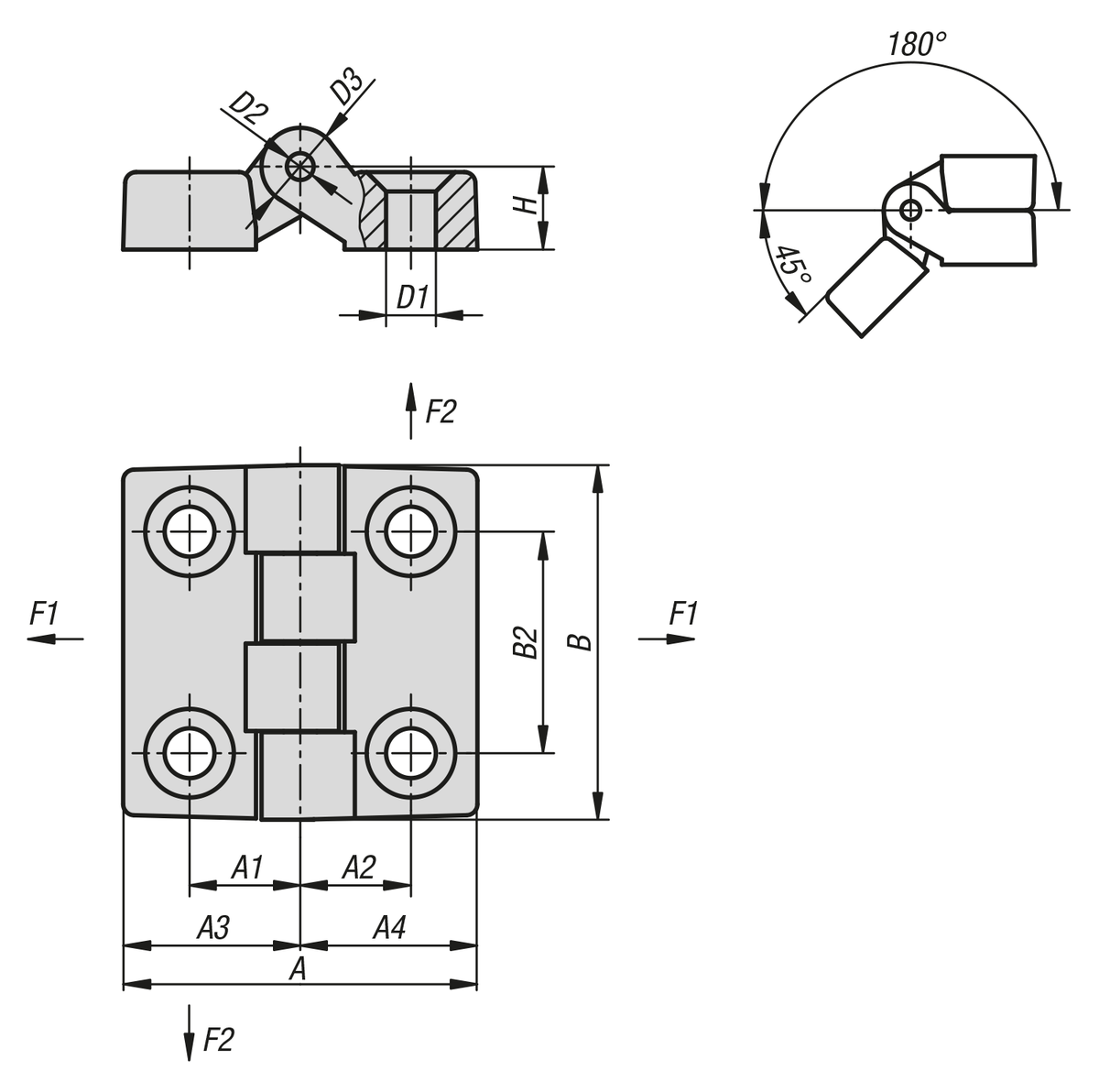

Ritningar

Artikelval/-filter.

Beställningsnr.	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	Pris
K1004.004161010	32	10	10	16	16	32	20	4,5	3	7	7	1440	490	27,69 SEK
K1004.006241515	48	15	15	24	24	48	30	6,5	5	10	10,5	1960	1470	41,76 SEK
K1004.006322020	64	20	20	32	32	64	40	6,5	5	12	13	2850	1520	62,65 SEK
K1004.008483232	96	31,5	31,5	48	48	96	60	8,5	8	16	16	4300	1810	106,94 SEK
K1004.010483232	96	31,5	31,5	48	48	96	60	10,5	8	16	16	4300	1810	111,89 SEK
