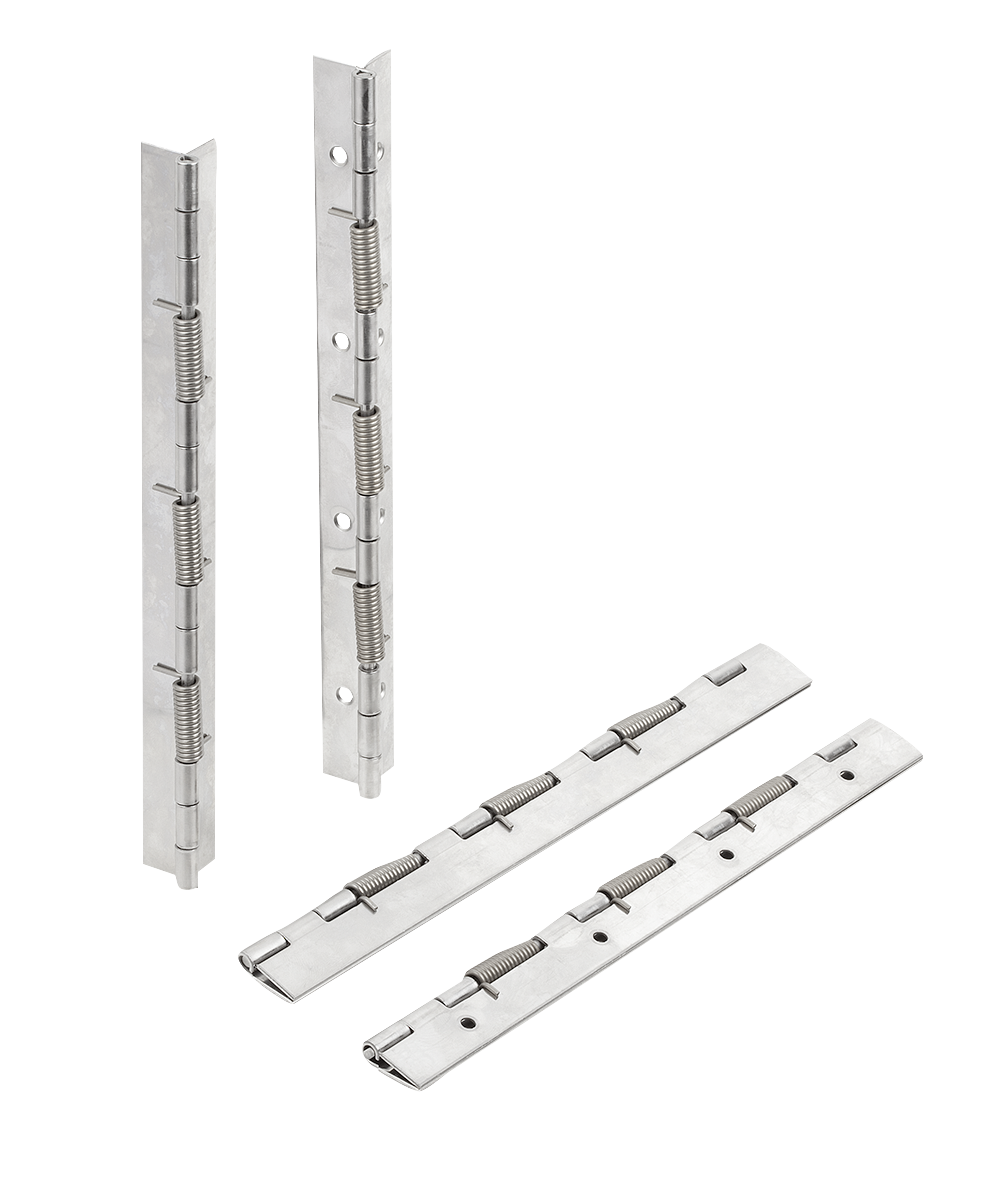

Fjädergångjärn i stål eller rostfritt stål 240 mm

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Gångjärn
    - Fjädergångjärn i stål eller rostfritt stål 240 mm

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Stål eller rostfritt stål 1.4301.
Spännfjäder i rostfritt stål.

Utförande:Blankt eller förzinkat stål.
Blankt rostfritt stål.Anmärkning:Gångjärn i rullat utförande.
Öppningsvinkel 270°.

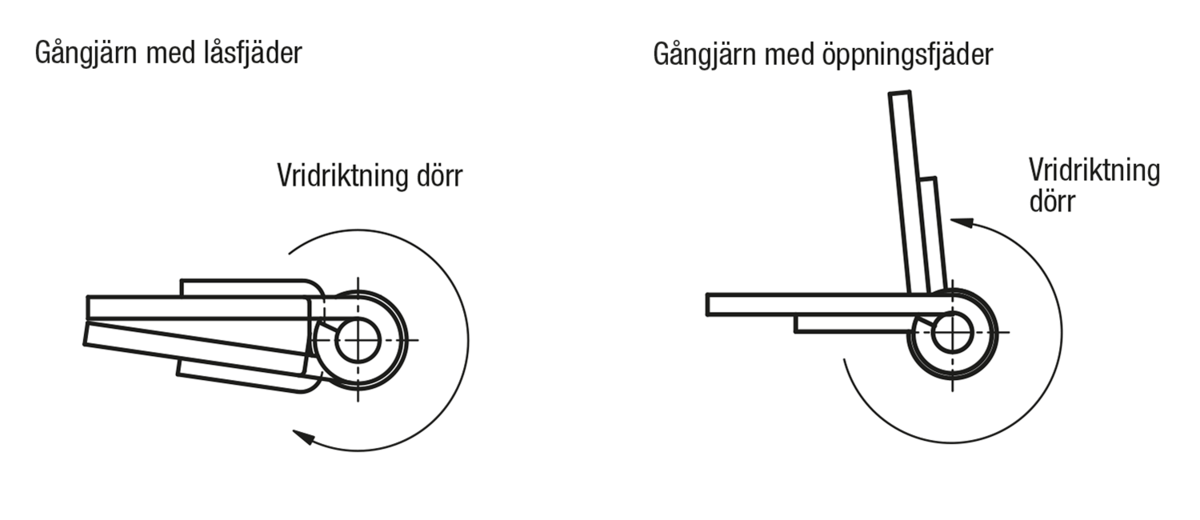

Vridmoment för öppnande fjäder:
M(0°) : 2,55 Nm / M(90°): 1,68 Nm / M(180°) : 0,84 Nm
Vridmoment för stängande fjäder :
M(0°) : 0,84 Nm / M(90°) : 1,68 Nm / M(180°): 2,55 Nm

Form A: utan borrhål
Form B: med borrhål

Belastningsvärdena som anges för gångjärnen är icke bindande riktvärden utan hänsyn till säkerhetsfaktorer och utan något ansvar från vår sida. Värdena anges endast som information och är ingen juridiskt bindande garanti för egenskaperna.
Belastningsvärdena fastställs under laboratorieförhållanden. Användaren måste själv avgöra om gångjärnet är lämpligt för den aktuella användningen.
De olika materialen som gångjärnen fästs på, de olika infästningssätten, väderförhållanden och slitage kan påverka de fastställda värdena.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1177 Fjädergångjärn i stål eller rostfritt stål 240 mm

172 kB

Tekniska anvisningar för fjädergångjärn

93,8 kB

Ritningar (total översikt)

Fjädergångjärn i stål eller rostfritt stål 240 mm, fjäder öppning

Mer information

Ritningar

Fjädergångjärn i stål eller rostfritt stål 240 mm, fjäder öppning

Artikelval/-filter.

Beställningsnr.	Form	Utförande 1	Material grundkropp	Färg grundkropp	A	A1	B	B1	D	D1	S	Pris
K1177.4024000	A	fjäder öppning	stål	-	40	-	240	-	-	4	1,5	277,88 SEK
K1177.4024001	B	fjäder öppning	stål	-	40	22,7	240	60	4	4	1,5	291,09 SEK
K1177.14024000	A	fjäder öppning	rostfritt stål A2	-	40	-	240	-	-	4	1,5	389,96 SEK
K1177.14024001	B	fjäder öppning	rostfritt stål A2	-	40	22,7	240	60	4	4	1,5	422,98 SEK

Fjädergångjärn i stål eller rostfritt stål 240 mm, fjäder stängning

Mer information

Ritningar

Fjädergångjärn i stål eller rostfritt stål 240 mm, fjäder stängning

Artikelval/-filter.

Beställningsnr.	Form	Utförande 1	Material grundkropp	Färg grundkropp	A	A1	B	B1	D	D1	S	Pris
K1177.4024010	A	fjäder stängning	stål	-	40	-	240	-	-	4	1,5	277,88 SEK
K1177.4024011	B	fjäder stängning	stål	-	40	22,7	240	60	4	4	1,5	291,09 SEK
K1177.14024010	A	fjäder stängning	rostfritt stål A2	-	40	-	240	-	-	4	1,5	389,96 SEK
K1177.14024011	B	fjäder stängning	rostfritt stål A2	-	40	22,7	240	60	4	4	1,5	422,98 SEK
