      - Korta inställningsbultar i stål eller rostfritt stål med svampformad knopp i plast

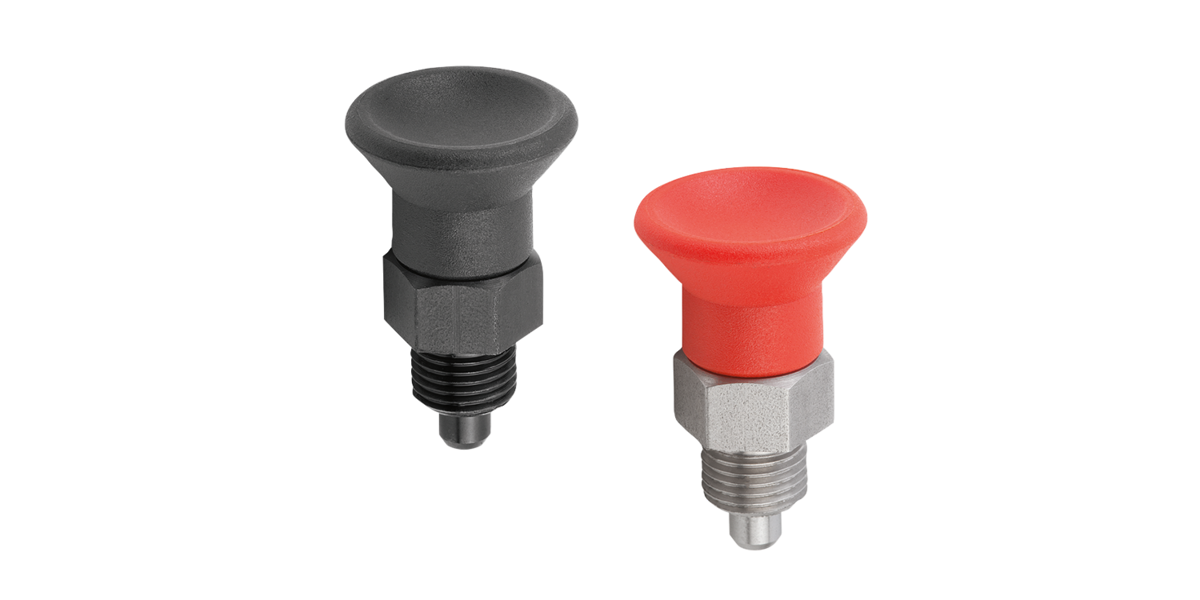

        Korta inställningsbultar i stål eller rostfritt stål med svampformad knopp i plast

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.

Utförande i rostfritt stål:
Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp i termoplast, svartgrå eller trafikröd RAL3020.

Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:

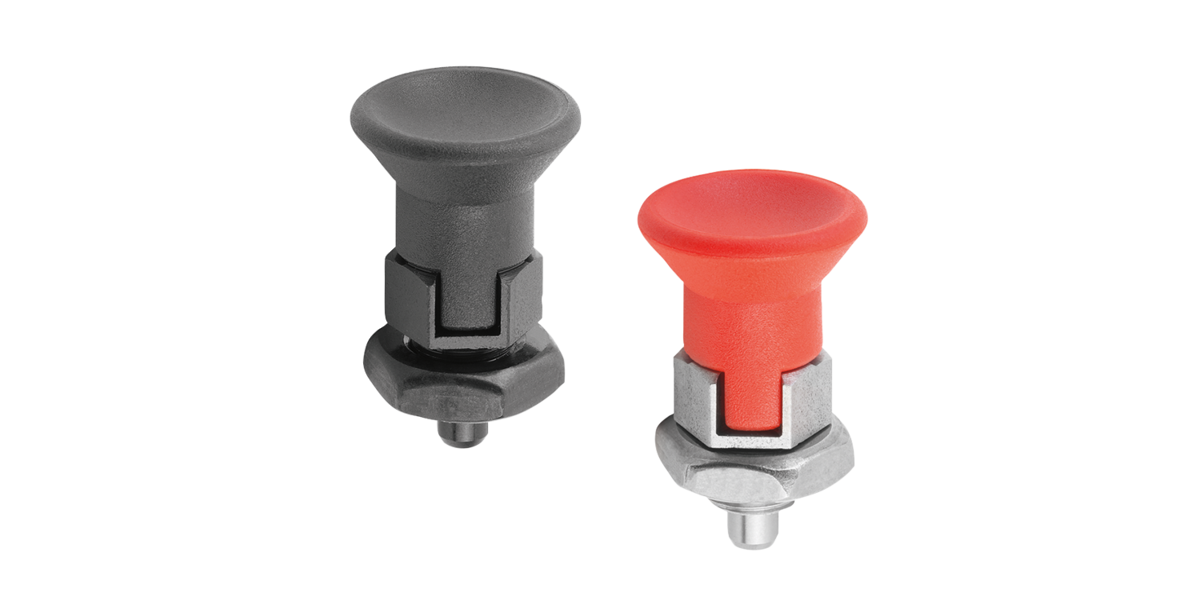

Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Ska den vara urdragen en längre tid utan att låsstiftet hoppar tillbaka, så ska Form C eller Form D användas.På begäran:Specialutföranden.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0631_A Korta inställningsbultar i stål eller rostfritt stål med svampformad knopp i plast

200 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	Grundkroppens yta	Färg komponent	D	D1	D2	L	L1	L2	Slag S	SW1	F x 30°	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Pris
K0631.5903	A	stål	härdat	svartgrå RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	69,84 SEK
K0631.5004	A	stål	härdat	svartgrå RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	66,63 SEK
K0631.5105	A	stål	härdat	svartgrå RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	63,33 SEK
K0631.5206	A	stål	härdat	svartgrå RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	70,23 SEK
K0631.5308	A	stål	härdat	svartgrå RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	88,49 SEK
K0631.5410	A	stål	härdat	svartgrå RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	133,26 SEK
K0631.590384	A	stål	härdat	trafikrött RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	69,84 SEK
K0631.500484	A	stål	härdat	trafikrött RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	66,63 SEK
K0631.510584	A	stål	härdat	trafikrött RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	63,33 SEK
K0631.520684	A	stål	härdat	trafikrött RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	70,23 SEK
K0631.530884	A	stål	härdat	trafikrött RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	88,49 SEK
K0631.541084	A	stål	härdat	trafikrött RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	133,26 SEK
K0631.15903	A	rostfritt stål	ohärdat	svartgrå RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	113,54 SEK
K0631.15004	A	rostfritt stål	ohärdat	svartgrå RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	108,39 SEK
K0631.15105	A	rostfritt stål	ohärdat	svartgrå RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	103,15 SEK
K0631.15206	A	rostfritt stål	ohärdat	svartgrå RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	123,15 SEK
K0631.15308	A	rostfritt stål	ohärdat	svartgrå RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	157,93 SEK
K0631.15410	A	rostfritt stål	ohärdat	svartgrå RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	274,28 SEK
K0631.1590384	A	rostfritt stål	ohärdat	trafikrött RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	113,54 SEK
K0631.1500484	A	rostfritt stål	ohärdat	trafikrött RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	108,39 SEK
K0631.1510584	A	rostfritt stål	ohärdat	trafikrött RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	103,15 SEK
K0631.1520684	A	rostfritt stål	ohärdat	trafikrött RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	123,15 SEK
K0631.1530884	A	rostfritt stål	ohärdat	trafikrött RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	157,93 SEK
K0631.1541084	A	rostfritt stål	ohärdat	trafikrött RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	274,28 SEK
