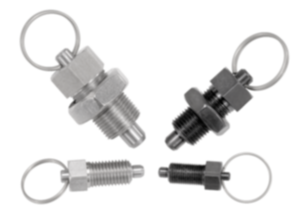

K0342Inställningsbultar i stål eller rostfritt stål med dragring i... |
Tillbaka |
|
|
BeskrivningMaterial:Stålutförande:
Låsstift härdat:
Hållfasthetsklass 5.8.
Utförande i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.
Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.
Nyckelring 1.4310, blank.Utförande:Stålutförande:
Låsstift härdat, slipat och brunerat.
Utförande i rostfritt stål:
Låsstift härdat, slipat och blankt.

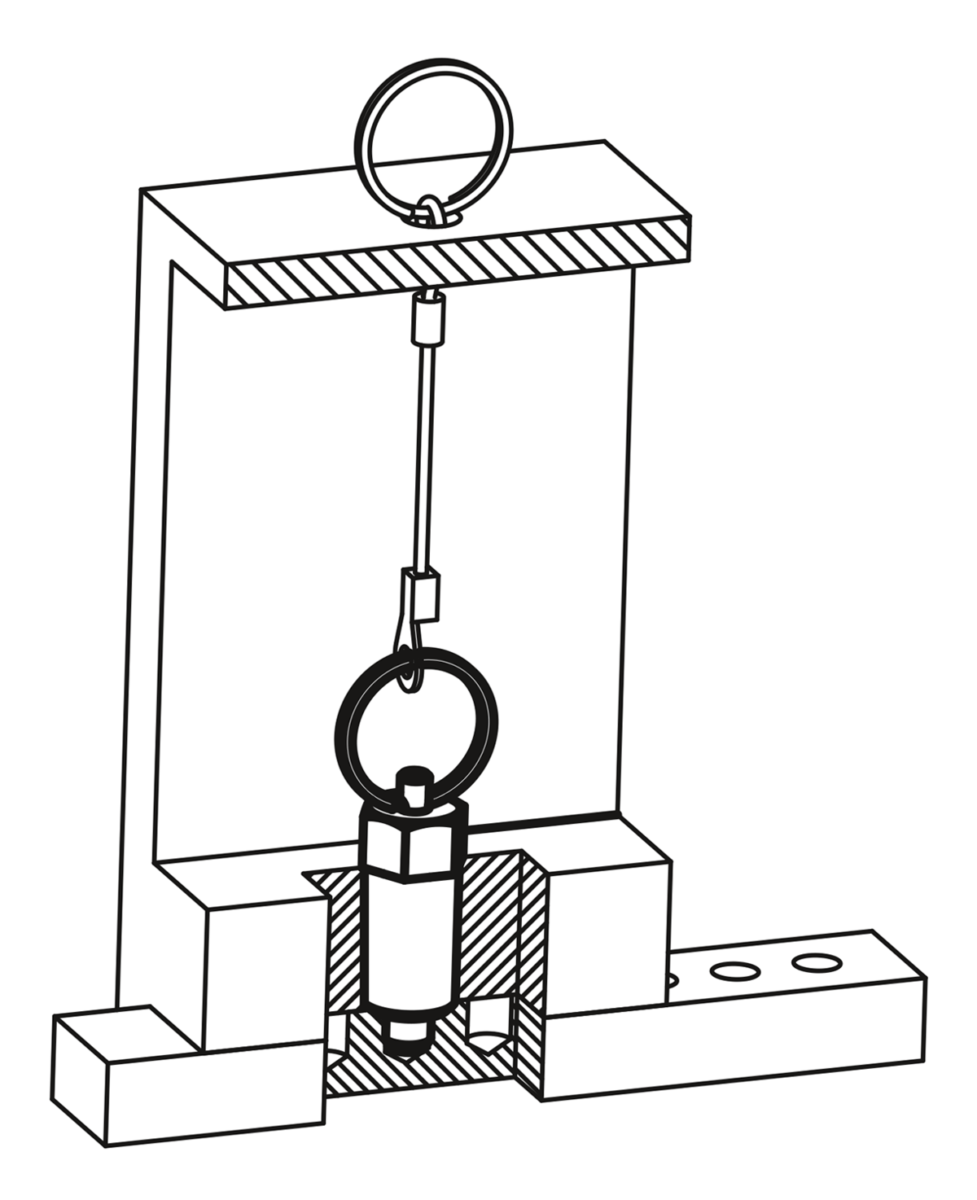

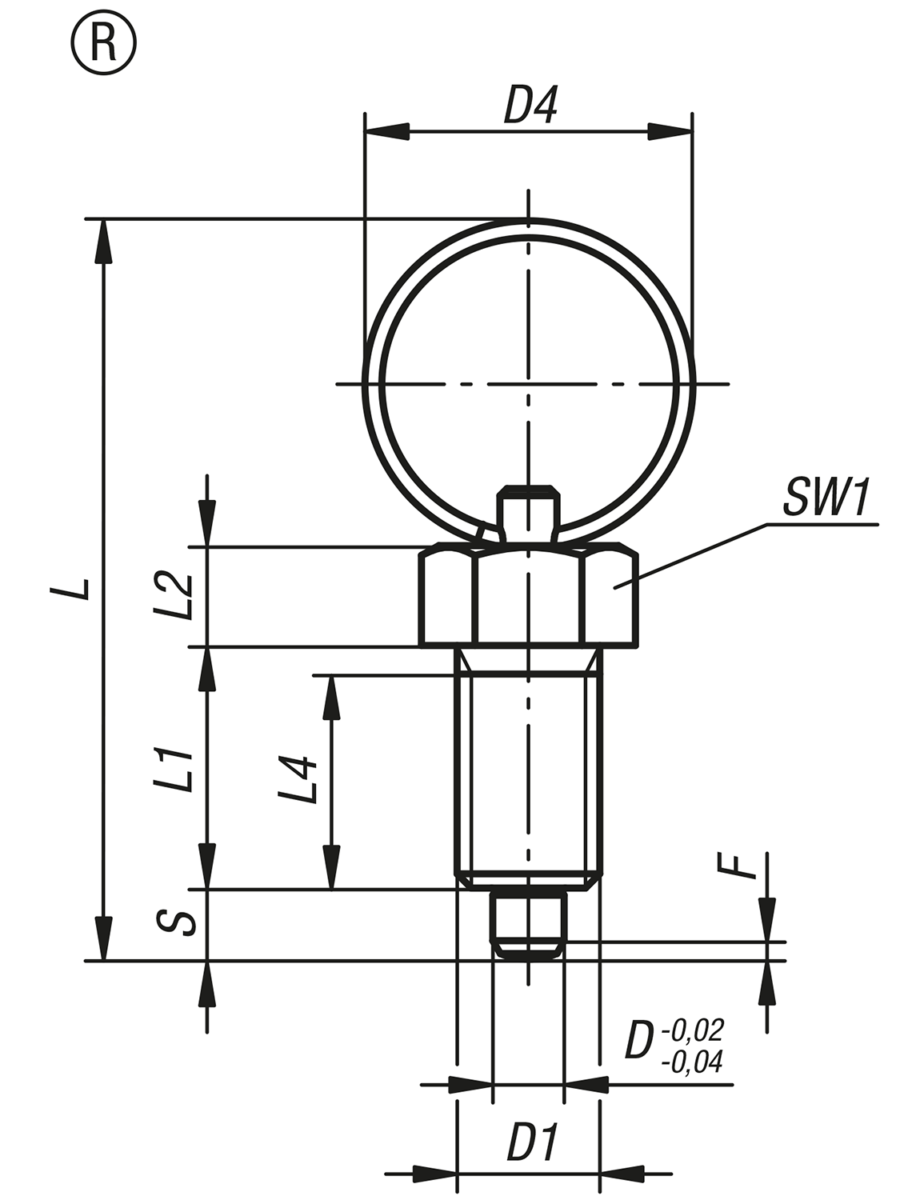

Låsstift ej härdat, slipat och brunerat.Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Nyckelringen kan användas för att manövrera inställningsbulten, till exempel automatiskt (programstyrt) med hjälp av en pneumatisk cylinder eller med fjärrmanövrering via bowdenkablar.På begäran:Specialutföranden.Tillbehör:Distansringar K0665Ritningsinformation:Form R: utan låsmutter

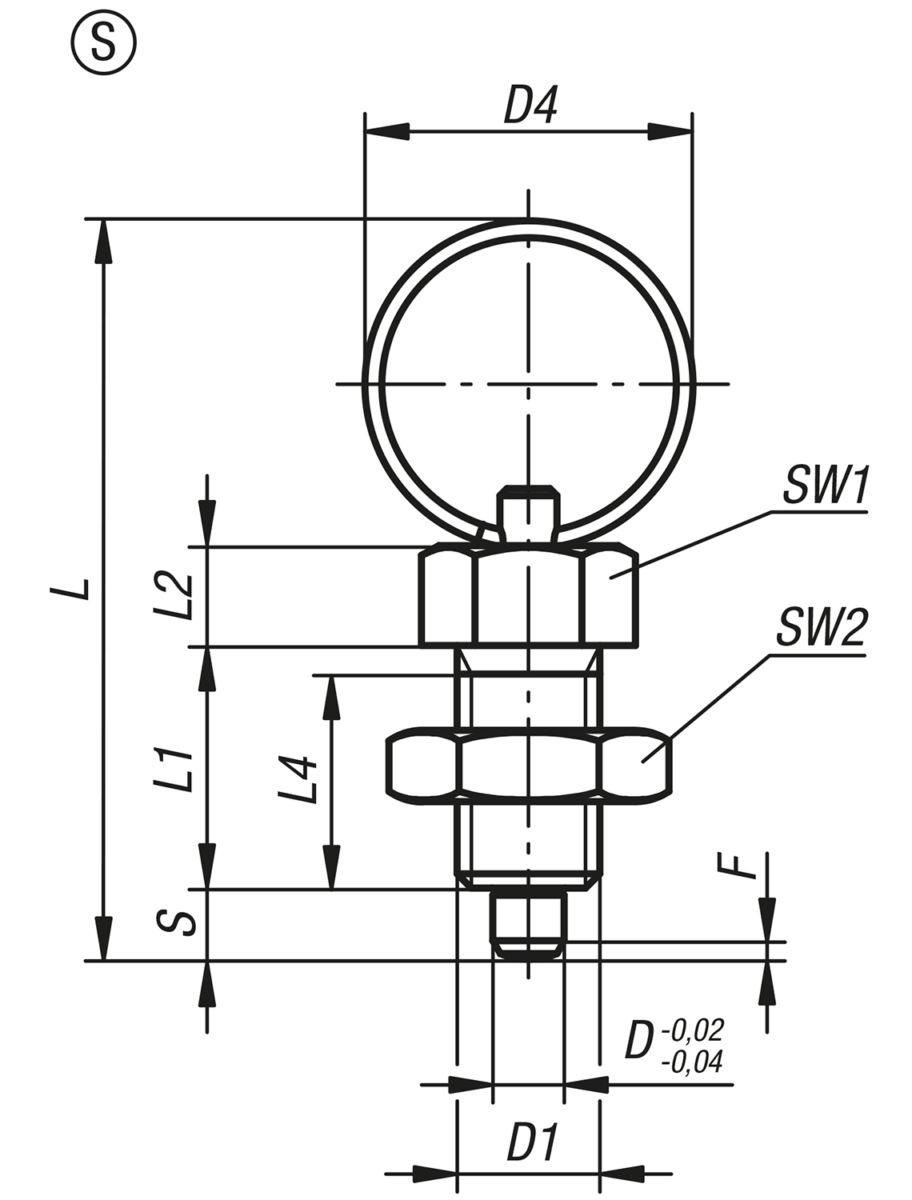

Form S: med låsmutter NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
Inställningsbultar i stål eller rostfritt stål med dragring i rostfritt stål |
Mer information |
| Beställningsnr. | Form | Material
grundkropp | Grundkroppens
yta | D | D1 | D4 | L | L1 | L2 | L4 | Slag
S | SW1 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0342.3004 | R | stål | härdat | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 |  |  | 46,04 SEK | | | K0342.3105 | R | stål | härdat | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 43,81 SEK | | | K0342.3206 | R | stål | härdat | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 48,47 SEK | | | K0342.3308 | R | stål | härdat | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 62,65 SEK | | | K0342.3410 | R | stål | härdat | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 90,71 SEK | | | K0342.03004 | R | rostfritt stål | härdat | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 74,79 SEK | | | K0342.03105 | R | rostfritt stål | härdat | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 71,20 SEK | | | K0342.03206 | R | rostfritt stål | härdat | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 84,11 SEK | | | K0342.03308 | R | rostfritt stål | härdat | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 111,69 SEK | | | K0342.03410 | R | rostfritt stål | härdat | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 190,95 SEK | | | K0342.13004 | R | rostfritt stål | ohärdat | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 74,79 SEK | | | K0342.13105 | R | rostfritt stål | ohärdat | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 71,20 SEK | | | K0342.13206 | R | rostfritt stål | ohärdat | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 84,11 SEK | | | K0342.13308 | R | rostfritt stål | ohärdat | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 111,69 SEK | | | K0342.13410 | R | rostfritt stål | ohärdat | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 190,95 SEK | |
|
Inställningsbultar i stål eller rostfritt stål med dragring i rostfritt stål och låsmutter |
Mer information |
| Beställningsnr. | Form | Material
grundkropp | Grundkroppens
yta | D | D1 | D4 | L | L1 | L2 | L4 | Slag
S | SW1 | SW2 | F x 30° | Fjäderkraft
början
F1 ca N | Fjäderkraft
slut
F2 ca N | CAD | Tillb. | Pris | Beställ |
|---|
| K0342.4004 | S | stål | härdat | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 46,92 SEK | | | K0342.4105 | S | stål | härdat | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 44,48 SEK | | | K0342.4206 | S | stål | härdat | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 49,53 SEK | | | K0342.4308 | S | stål | härdat | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 64,69 SEK | | | K0342.4410 | S | stål | härdat | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 92,66 SEK | | | K0342.04004 | S | rostfritt stål | härdat | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 80,03 SEK | | | K0342.04105 | S | rostfritt stål | härdat | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 76,25 SEK | | | K0342.04206 | S | rostfritt stål | härdat | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 89,55 SEK | | | K0342.04308 | S | rostfritt stål | härdat | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 119,57 SEK | | | K0342.04410 | S | rostfritt stål | härdat | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 197,55 SEK | | | K0342.14004 | S | rostfritt stål | ohärdat | 4 | M8x1 | 15 | 40 | 15 | 6 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 80,03 SEK | | | K0342.14105 | S | rostfritt stål | ohärdat | 5 | M10x1 | 23 | 52 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 76,25 SEK | | | K0342.14206 | S | rostfritt stål | ohärdat | 6 | M12x1,5 | 23 | 57 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 89,55 SEK | | | K0342.14308 | S | rostfritt stål | ohärdat | 8 | M16x1,5 | 28 | 72 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 119,57 SEK | | | K0342.14410 | S | rostfritt stål | ohärdat | 10 | M20x1,5 | 28 | 78 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 197,55 SEK | |
|
