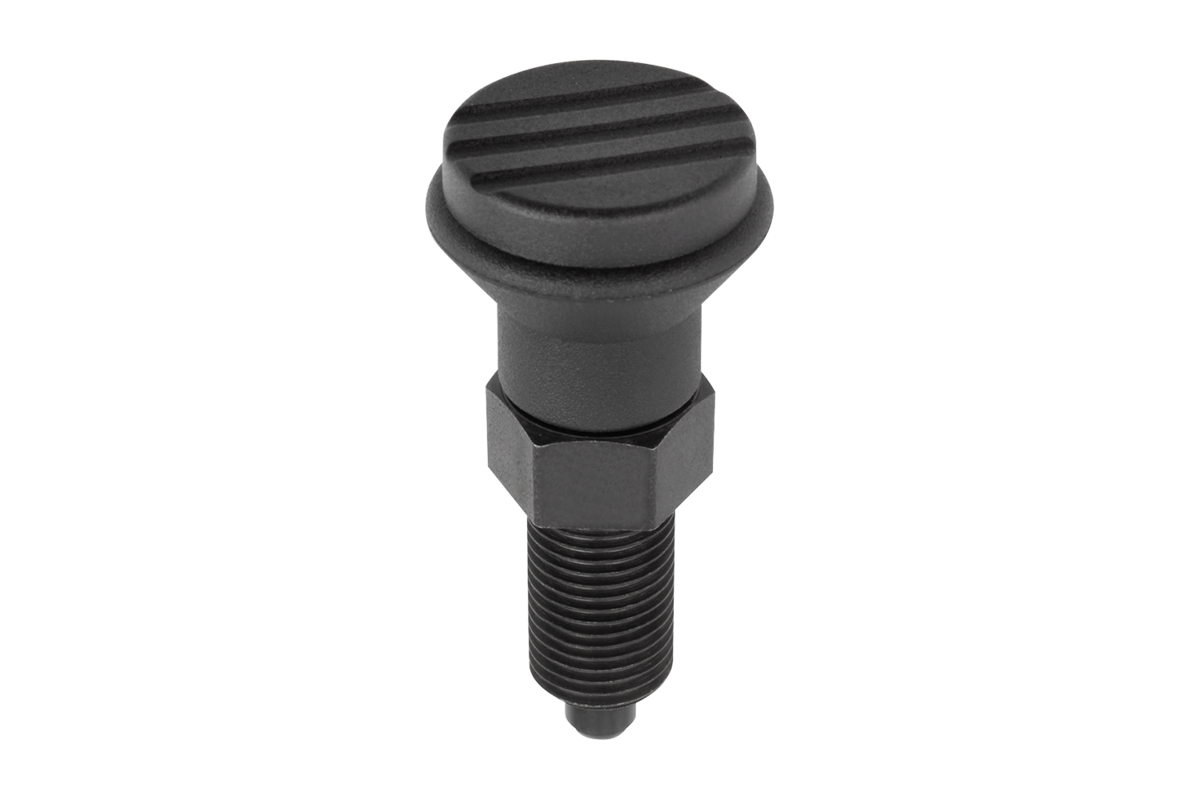

Inställningsbultar i stål eller rostfritt stål med knopp i plast
K0339_A

Inställningsbultar i stål eller rostfritt stål med knopp i plast

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Stålkonstruktion:
Gängad hylsa och låsstift automatstål.

Konstruktion i rostfritt stål:
Låsstift härdat:
Gängad hylsa 1.4305.
Låsstift 1.4034.

Låsstift ej härdat:
Gängad hylsa 1.4305.
Låsstift 1.4305.

Svampformad knopp termoplast svartgrå.

Utförande:Stålutförande:
Gängad hylsa, brunerad.
Låsstift härdat, slipat och brunerat.

Utförande i rostfritt stål:
Gängad hylsa, blank.
Låsstift härdat, slipat och blankt.
Låsstift ej härdat, slipat och brunerat.
Anmärkning:Inställningsbultarna används där spärrläget inte får förskjutas av tvärkrafter. Man måste dra ut bulten manuellt för att kunna ändra spärrläget. Ska den vara urdragen en längre tid utan att låsstiftet hoppar tillbaka, så ska Form C eller Form D användas.På begäran:Specialutföranden.Tillbehör:Distansringar K0665
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0339_A Inställningsbultar i stål eller rostfritt stål med knopp i plast 235 kB

Ritningar

Inställningsbultar i stål eller rostfritt stål med knopp i plast

Artikelval/-filter.

Beställningsnr.FormMaterial
grundkropp
LåsstiftDD1D2LL1L2L3Slag
S
SW1F x 30°Fjäderkraft
början
F1 ca N
Fjäderkraft
slut
F2 ca N
CADTillb.PrisBeställ
K0339.1105Astålhärdat5M10x12147177155131,3512  60,90 SEK
K0339.1206Astålhärdat6M12x1,52556208176141,8614  67,55 SEK
K0339.1308Astålhärdat8M16x1,533742610238192,31535  82,94 SEK
K0339.1410Astålhärdat10M20x1,5338028122510222,81534 88,35 SEK
K0339.01105Arostfritt stålhärdat5M10x12147177155131,3512  99,18 SEK
K0339.01206Arostfritt stålhärdat6M12x1,52556208176141,8614  117,23 SEK
K0339.01308Arostfritt stålhärdat8M16x1,533742610238192,31535  147,73 SEK
K0339.01410Arostfritt stålhärdat10M20x1,5338028122510222,81534 159,32 SEK
K0339.11105Arostfritt stålohärdat5M10x12147177155131,3512  99,18 SEK
K0339.11206Arostfritt stålohärdat6M12x1,52556208176141,8614  117,23 SEK
K0339.11308Arostfritt stålohärdat8M16x1,533742610238192,31535  147,73 SEK
K0339.11410Arostfritt stålohärdat10M20x1,5338028122510222,81534 159,32 SEK
