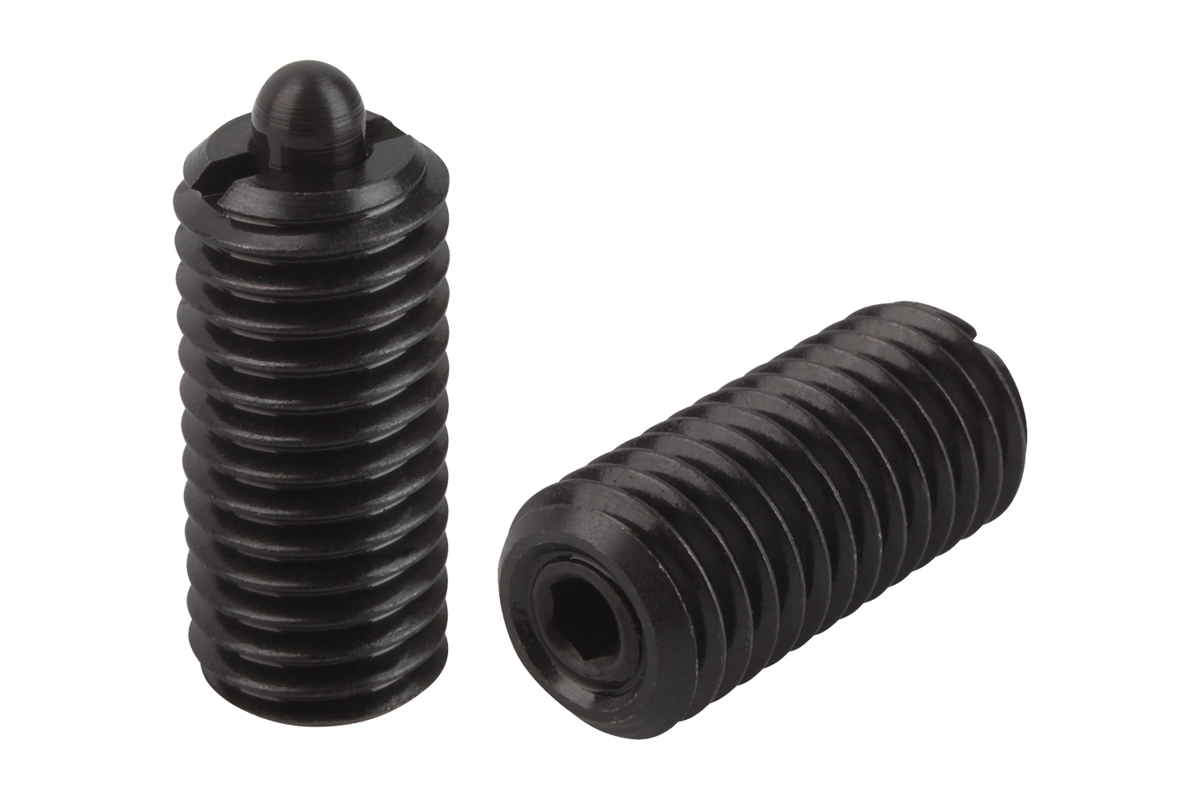

        Fjädrande tryckstycken med insexkant och tryckstift, standard-fjäderkraft

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hylsa i stål hållfasthetsklass 5.8.
Tryckstift i stål.
Fjäder i fjäderstål kl. D.Utförande:Brunerat. Tryckstift härdat.Ritningsinformation:

1) Gängstift limmat

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0317 Fjädrande tryckstycken med insexkant och tryckstift, standard-fjäderkraft

170 kB

Datablad K0317_SF Fjädrande tryckstycken med insexkant och tryckstift, standard-fjäderkraft

170 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	H	L	T1	N	S	Fjäderkraft början F1 ca N	Fjäderkraft slut F2 ca N	Beställningsnr. Monteringsnyckel	Pris
K0317.03	M3	1	1,5	10	1	0,4	0,7	0,5	3	K0317.903	25,63 SEK
K0317.04	M4	1,5	1,5	15	0,6	0,6	1,3	5	16	K0317.904	19,98 SEK
K0317.05	M5	2,4	2,3	18	0,8	0,8	1,5	6	20	K0317.905	19,19 SEK
K0317.06	M6	2,7	2,5	20	1	1	2	7	20	K0317.906	19,87 SEK
K0317.08	M8	3,5	3	22	1,4	1,2	2,5	9	35	K0317.908	23,48 SEK
K0317.10	M10	4	3	22	1,4	1,6	3	9	35	K0317.910	26,19 SEK
K0317.12	M12	6	4	28	2	2	4	12	55	K0317.912	33,64 SEK
K0317.16	M16	7,5	5	32	2,5	2,5	5	45	100	K0317.916	43,12 SEK
K0317.20	M20	10	7	40	3	2,5	6	60	120	-	55,20 SEK
K0317.24	M24	12	10	52	3	2,5	8	80	160	-	97,64 SEK
