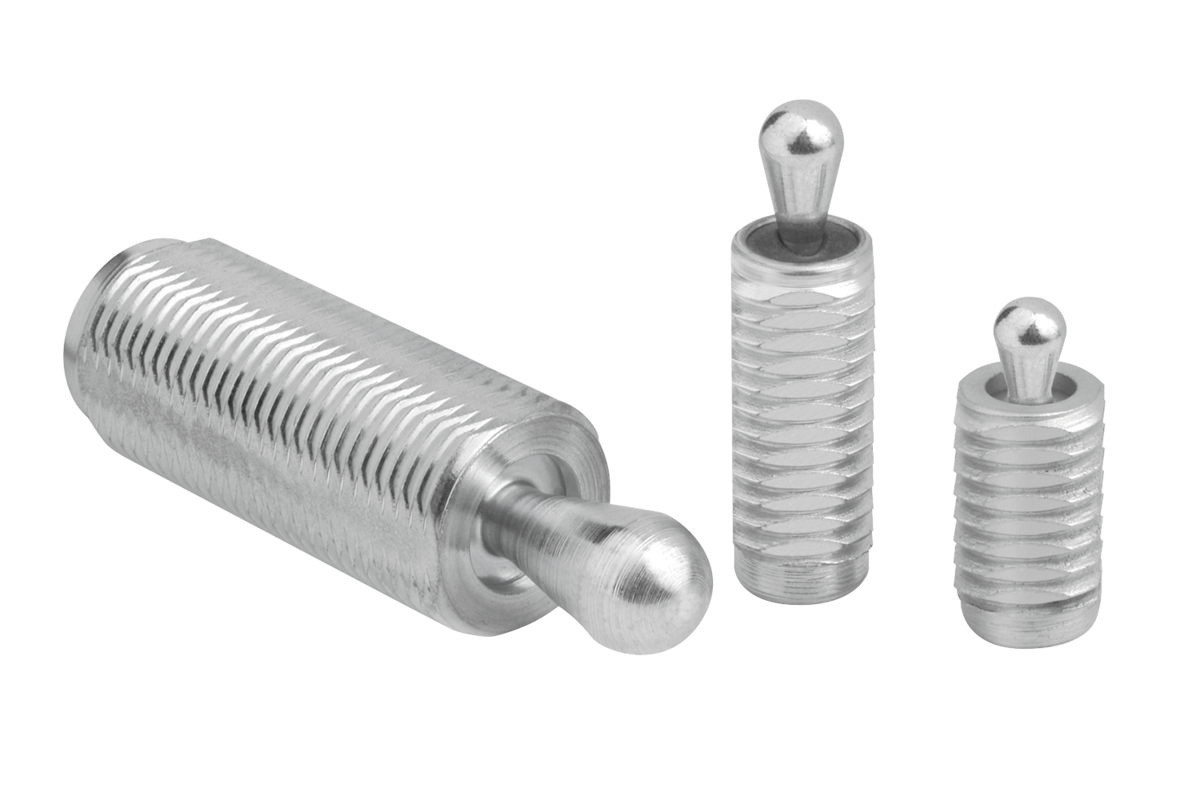

Fjädrande sidotryckstycken med gängad hylsa

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Fjädrande tryckstycken, inställningsbultar, kulspärrbultar
    - Fjädrande tryckstycken
      - Fjädrande sidotryckstycken med gängad hylsa

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Stål.Utförande:Tryckstift i stål, härdat och förzinkat.
Hylsa blåförzinkad.Anmärkning:De fjädrande tryckstyckena med gängad hylsa kan ställas in individuellt för delens som ska spännas fast. Den gängade hylsan är dessutom lämplig för iskruvning i tunn plåt eftersom den kan fästas med en eller två muttrar.
W och Z enligt kundens uppgifter.Ritningsinformation:

1) Monteringsverktyg

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0371 Fjädrande sidotryckstycken med gängad hylsa

198 kB

Ritningar (total översikt)

Fjädrande sidotryckstycken utan tätning

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	K	L	L1	±S	SW	X	F ca N	Beställningsnr. monterings- verktyg	Pris
K0371.1020X12	M12	5	2x60°	11,5	6,7	0,8	10	1,6	20	K0371.06	70,60 SEK
K0371.1020X20	M12	5	2x60°	19	6,7	0,8	10	1,6	20	K0371.06	74,37 SEK
K0371.1020X27	M12	5	2x60°	26,5	6,7	0,8	10	1,6	20	K0371.06	77,92 SEK
K0371.1050X12	M12	5	2x60°	11,5	6,7	0,8	10	1,6	50	K0371.06	70,60 SEK
K0371.1050X20	M12	5	2x60°	19	6,7	0,8	10	1,6	50	K0371.06	74,37 SEK
K0371.1050X27	M12	5	2x60°	26,5	6,7	0,8	10	1,6	50	K0371.06	77,92 SEK
K0371.1100X12	M12	5	2x60°	11,5	6,7	0,8	10	1,6	100	K0371.06	70,60 SEK
K0371.1100X20	M12	5	2x60°	19	6,7	0,8	10	1,6	100	K0371.06	74,37 SEK
K0371.1100X27	M12	5	2x60°	26,5	6,7	0,8	10	1,6	100	K0371.06	77,92 SEK
K0371.1040X12	M12	6	2x60°	11,5	10,7	1	10	1,8	40	K0371.06	74,37 SEK
K0371.1040X20	M12	6	2x60°	19	10,7	1	10	1,8	40	K0371.06	77,92 SEK
K0371.1040X27	M12	6	2x60°	26,5	10,7	1	10	1,8	40	K0371.06	81,36 SEK
K0371.1075X12	M12	6	2x60°	11,5	10,7	1	10	1,8	75	K0371.06	74,37 SEK
K0371.1075X20	M12	6	2x60°	19	10,7	1	10	1,8	75	K0371.06	77,92 SEK
K0371.1075X27	M12	6	2x60°	26,5	10,7	1	10	1,8	75	K0371.06	81,36 SEK
K0371.1150X12	M12	6	2x60°	11,5	10,7	1	10	1,8	100	K0371.06	74,37 SEK
K0371.1150X20	M12	6	2x60°	19	10,7	1	10	1,8	100	K0371.06	77,92 SEK
K0371.1150X27	M12	6	2x60°	26,5	10,7	1	10	1,8	100	K0371.06	81,36 SEK
K0371.1100X16	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	100	K0371.10	77,92 SEK
K0371.1100X29	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	100	K0371.10	84,81 SEK
K0371.1100X43	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	100	K0371.10	92,34 SEK
K0371.1200X16	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	150	K0371.10	77,92 SEK
K0371.1200X29	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	150	K0371.10	84,81 SEK
K0371.1200X43	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	150	K0371.10	92,34 SEK
K0371.1300X16	M18X1,5	10	2,5x60°	18	16,7	1,6	16	3,2	200	K0371.10	77,92 SEK
K0371.1300X29	M18X1,5	10	2,5x60°	31,5	16,7	1,6	16	3,2	200	K0371.10	84,81 SEK
K0371.1300X43	M18X1,5	10	2,5x60°	45	16,7	1,6	16	3,2	200	K0371.10	92,34 SEK

Fjädrande sidotryckstycken med tätning

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	K	L	L1	±S	SW	X	F ca N	Beställningsnr. monterings- verktyg	Pris
K0371.3020X12	M12	5	2x60°	11,5	6	0,8	10	1,6	20	K0371.06	79,43 SEK
K0371.3020X20	M12	5	2x60°	19	6	0,8	10	1,6	20	K0371.06	82,98 SEK
K0371.3020X27	M12	5	2x60°	26,5	6	0,8	10	1,6	20	K0371.06	87,07 SEK
K0371.3050X12	M12	5	2x60°	11,5	6	0,8	10	1,6	50	K0371.06	79,43 SEK
K0371.3050X20	M12	5	2x60°	19	6	0,8	10	1,6	50	K0371.06	82,98 SEK
K0371.3050X27	M12	5	2x60°	26,5	6	0,8	10	1,6	50	K0371.06	87,07 SEK
K0371.3100X12	M12	5	2x60°	11,5	6	0,8	10	1,6	100	K0371.06	79,43 SEK
K0371.3100X20	M12	5	2x60°	19	6	0,8	10	1,6	100	K0371.06	82,98 SEK
K0371.3100X27	M12	5	2x60°	26,5	6	0,8	10	1,6	100	K0371.06	87,07 SEK
K0371.3040X12	M12	6	2x60°	11,5	10	1	10	1,8	40	K0371.06	82,98 SEK
K0371.3040X20	M12	6	2x60°	19	10	1	10	1,8	40	K0371.06	87,07 SEK
K0371.3040X27	M12	6	2x60°	26,5	10	1	10	1,8	40	K0371.06	90,73 SEK
K0371.3075X12	M12	6	2x60°	11,5	10	1	10	1,8	75	K0371.06	82,98 SEK
K0371.3075X20	M12	6	2x60°	19	10	1	10	1,8	75	K0371.06	87,07 SEK
K0371.3075X27	M12	6	2x60°	26,5	10	1	10	1,8	75	K0371.06	90,73 SEK
K0371.3150X12	M12	6	2x60°	11,5	10	1	10	1,8	100	K0371.06	82,98 SEK
K0371.3150X20	M12	6	2x60°	19	10	1	10	1,8	100	K0371.06	87,07 SEK
K0371.3150X27	M12	6	2x60°	26,5	10	1	10	1,8	100	K0371.06	90,73 SEK
K0371.3100X16	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	100	K0371.10	87,07 SEK
K0371.3100X29	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	100	K0371.10	94,28 SEK
K0371.3100X43	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	100	K0371.10	101,50 SEK
K0371.3200X16	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	150	K0371.10	87,07 SEK
K0371.3200X29	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	150	K0371.10	94,28 SEK
K0371.3200X43	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	150	K0371.10	101,50 SEK
K0371.3300X16	M18X1,5	10	2,5x60°	18	16	1,6	16	3,2	200	K0371.10	87,07 SEK
K0371.3300X29	M18X1,5	10	2,5x60°	31,5	16	1,6	16	3,2	200	K0371.10	94,28 SEK
K0371.3300X43	M18X1,5	10	2,5x60°	45	16	1,6	16	3,2	200	K0371.10	101,50 SEK
