Smala bygelhandtag i plast

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Smala bygelhandtag i plast

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Glasfiberförstärkt termoplast.
Gängbussning av mässing.Utförande:Svart.
Grått lock.Montage:Form A från baksidan.
Form B från manöversidan.På begäran:Andra handtags- resp. lockfärger.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1092 Smala bygelhandtag i plast

128 kB

Ritningar (total översikt)

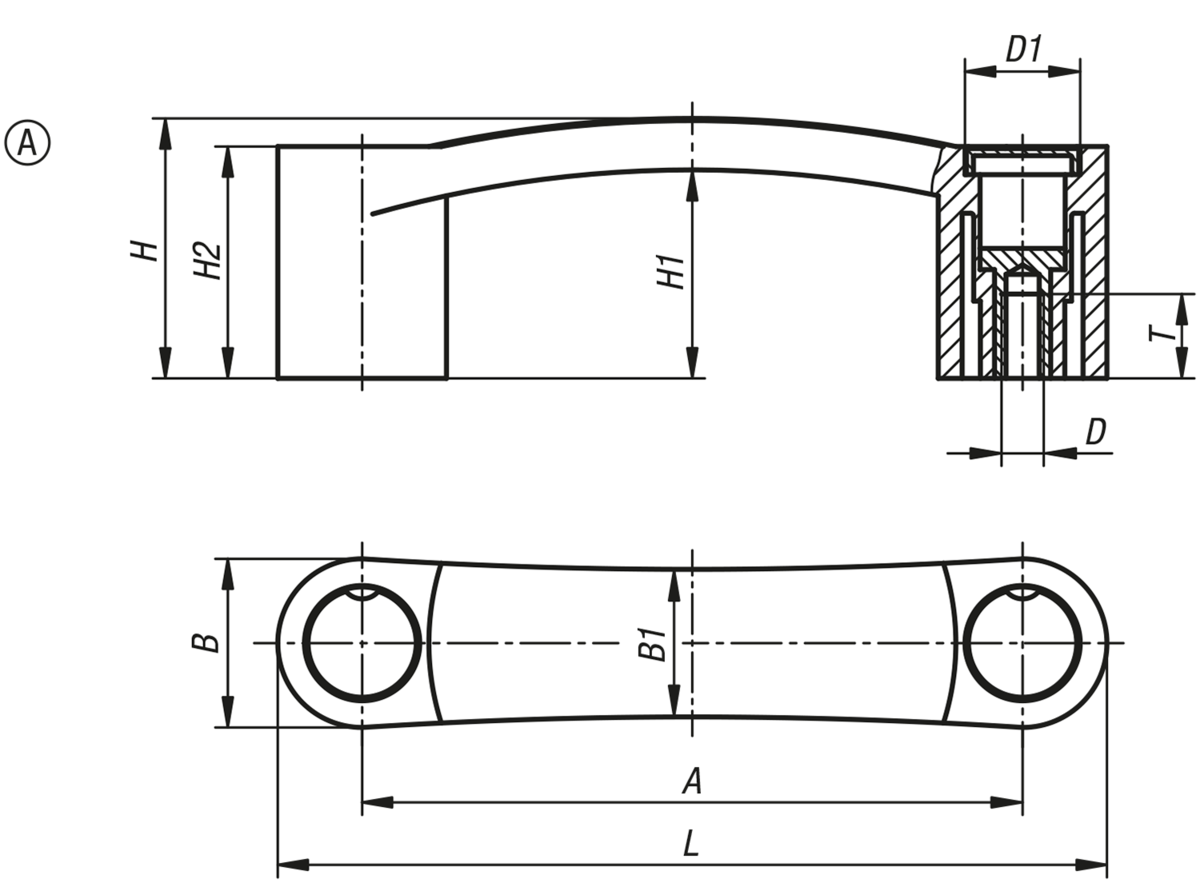

Smala bygelhandtag i plast, monteras bakifrån

Mer information

Ritningar

Smala bygelhandtag i plast, monteras bakifrån

Artikelval/-filter.

Beställningsnr.	Utförande 1	Form	A	B	B1	D	D1	H	H1	H2	L	T	Bärförmåga N	Pris
K1092.109406	innergänga	A	94	24	21	M6	16	37	30	33	118	12	2000	49,62 SEK
K1092.111706	innergänga	A	117	28	24	M6	18	40,5	31,5	34	145	12	3400	56,29 SEK
K1092.111708	innergänga	A	117	28	24	M8	18	40,5	31,5	34	145	12	3400	58,02 SEK
K1092.112006	innergänga	A	120	28	24	M6	18	40,5	31,5	34	148	12	3500	56,29 SEK
K1092.112008	innergänga	A	120	28	24	M8	18	40,5	31,5	34	148	12	3500	58,02 SEK
K1092.113208	innergänga	A	132	28	24	M8	18	43	34	36,5	160	12	3500	61,56 SEK

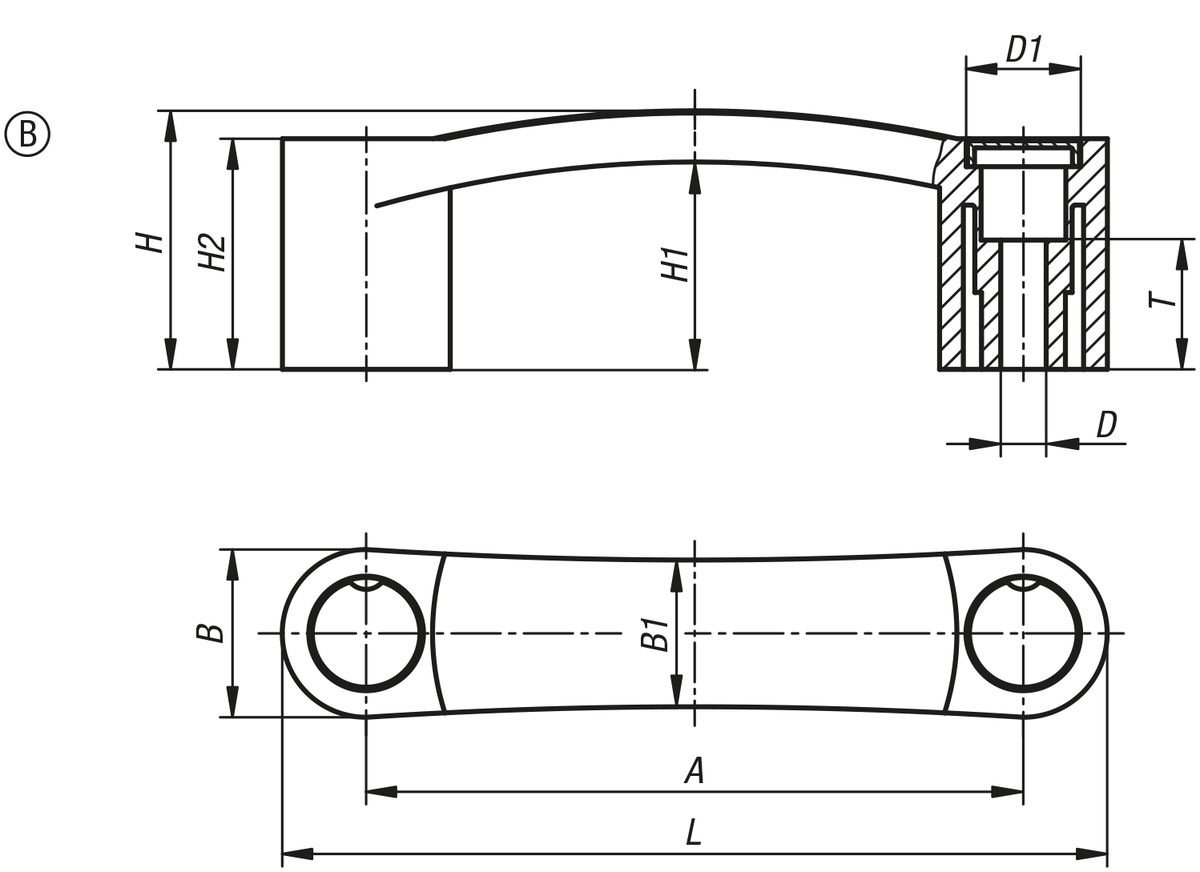

Smala bygelhandtag i plast, monteras framifrån

Mer information

Ritningar

Smala bygelhandtag i plast, monteras framifrån

Artikelval/-filter.

Beställningsnr.	Utförande 1	Form	A	B	B1	D	D1	H	H1	H2	L	T	Bärförmåga N	Pris
K1092.209406	med genomgående hål	B	94	24	21	6,5	16	37	30	33	118	14	2500	32,40 SEK
K1092.211706	med genomgående hål	B	117	28	24	6,5	18	40,5	31,5	34	145	15	3700	35,95 SEK
K1092.211708	med genomgående hål	B	117	28	24	8,5	18	40,5	31,5	34	145	15	3700	35,95 SEK
K1092.212006	med genomgående hål	B	120	28	24	6,5	18	40,5	31,5	34	148	15	2900	35,95 SEK
K1092.212008	med genomgående hål	B	120	28	24	8,5	18	40,5	31,5	34	148	15	2900	35,95 SEK
K1092.213208	med genomgående hål	B	132	28	24	8,5	18	43	34	36,5	160	15	3200	36,81 SEK
