Vinklade stånghandtag i aluminium med handtagsfästen i plast

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Vinklade stånghandtag i aluminium med handtagsfästen i plast

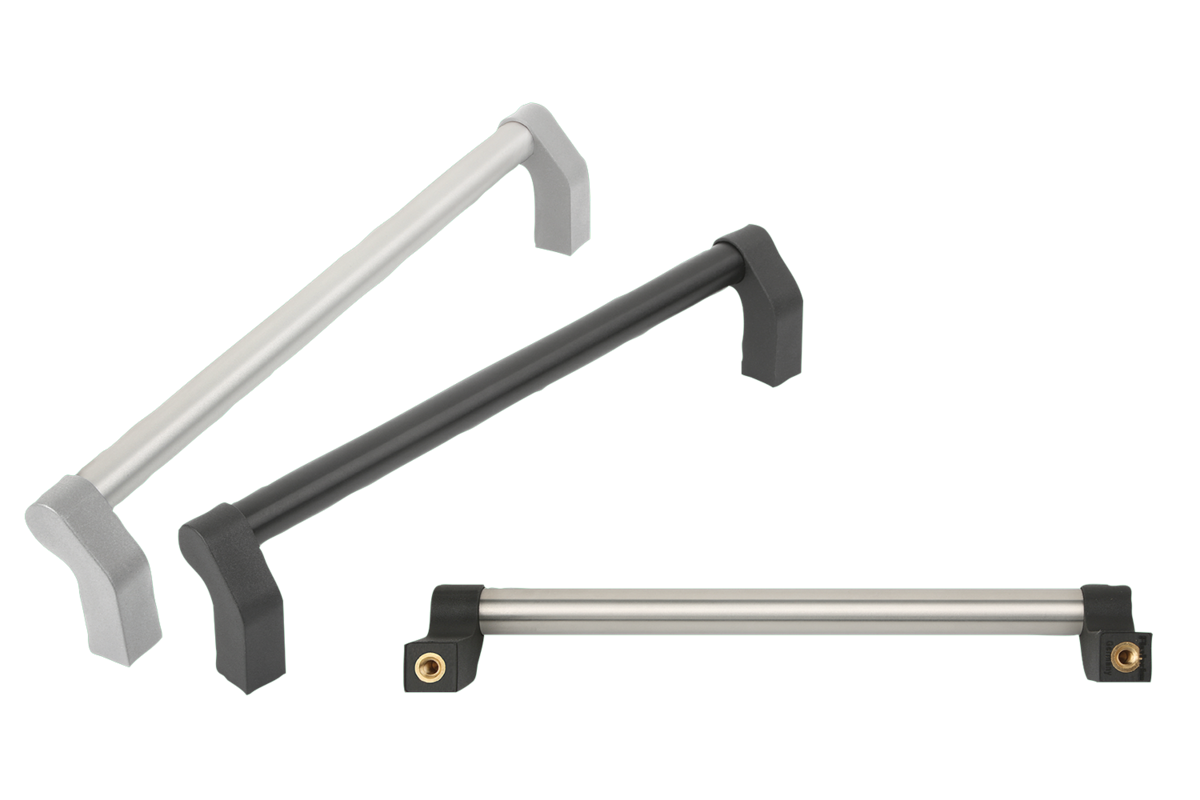

Artikelbeskrivning/produktbilder

BeskrivningMaterial:

Handtagsrör av aluminium EN AW-6060 eller rostfritt stål 1.4301.
Hållare av glaskuleförstärkt polyamid.
Gängbussning av mässing.

Utförande:Handtagsrör anodiserat i naturfärg eller svart resp. i finslipat rostfritt stål.
Mattsvarta hållare.Anmärkning:Röret sitter stadigt på plasthållarna med klämflikar.Montage:Från baksidan.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0235 Vinklade stånghandtag i aluminium med handtagsfästen i plast

123 kB

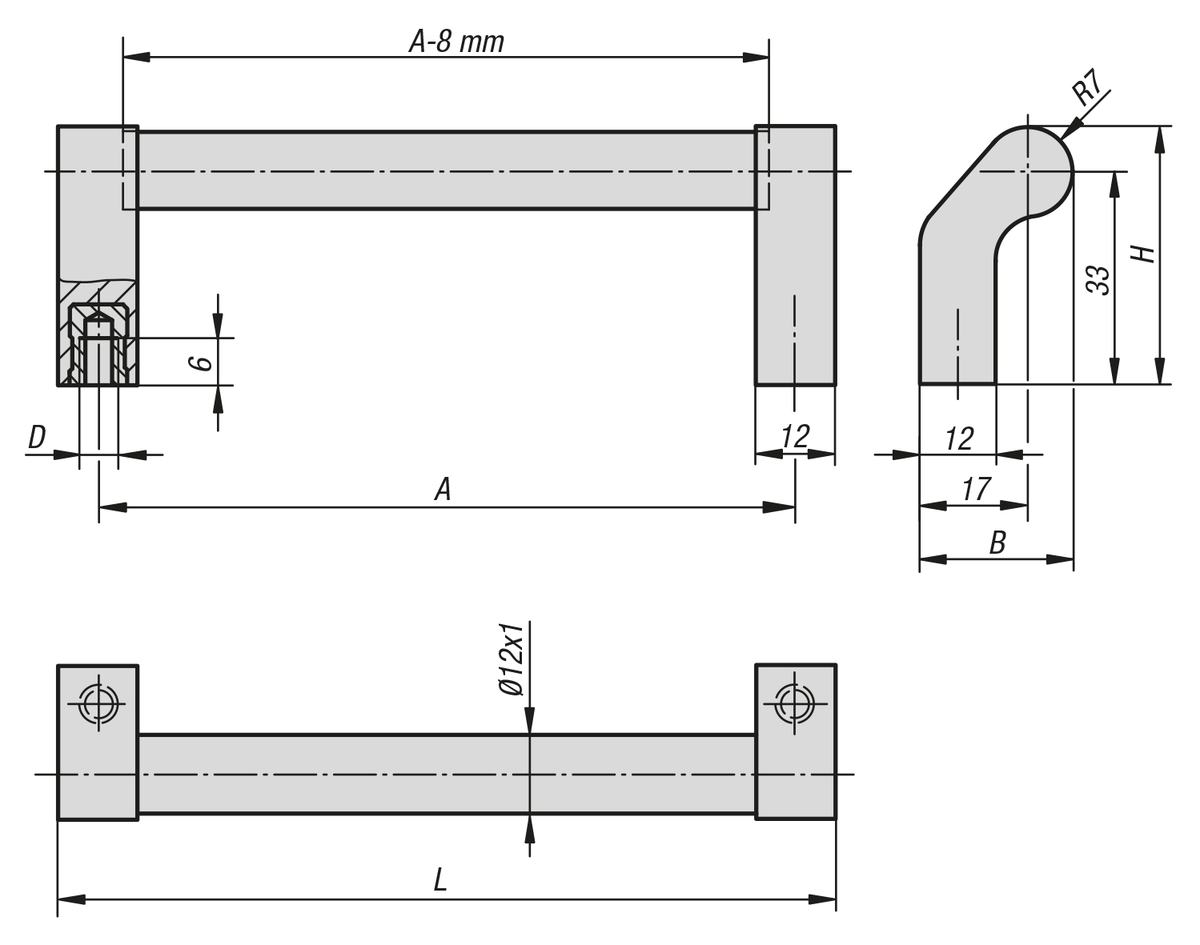

Ritningar

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Färg grundkropp	A	B	D	H	L	Bärförmåga N	Pris
K0235.088041	aluminium	eloxerad natur	88	24	M4	40	100	200	107,41 SEK
K0235.096041	aluminium	eloxerad natur	96	24	M4	40	108	200	108,70 SEK
K0235.120041	aluminium	eloxerad natur	120	24	M4	40	132	200	111,71 SEK
K0235.128041	aluminium	eloxerad natur	128	24	M4	40	140	200	113,22 SEK
K0235.160041	aluminium	eloxerad natur	160	24	M4	40	172	200	117,31 SEK
K0235.180041	aluminium	eloxerad natur	180	24	M4	40	192	200	121,94 SEK
K0235.088042	aluminium	svarteloxerad	88	24	M4	40	100	200	109,68 SEK
K0235.096042	aluminium	svarteloxerad	96	24	M4	40	108	200	111,07 SEK
K0235.120042	aluminium	svarteloxerad	120	24	M4	40	132	200	114,41 SEK
K0235.128042	aluminium	svarteloxerad	128	24	M4	40	140	200	115,80 SEK
K0235.160042	aluminium	svarteloxerad	160	24	M4	40	172	200	120,76 SEK
K0235.180042	aluminium	svarteloxerad	180	24	M4	40	192	200	123,45 SEK
K0235.088043	rostfritt stål	polerad/slipad	88	24	M4	40	100	200	128,72 SEK
K0235.096043	rostfritt stål	polerad/slipad	96	24	M4	40	108	200	130,12 SEK
K0235.120043	rostfritt stål	polerad/slipad	120	24	M4	40	132	200	134,32 SEK
K0235.128043	rostfritt stål	polerad/slipad	128	24	M4	40	140	200	135,29 SEK
K0235.160043	rostfritt stål	polerad/slipad	160	24	M4	40	172	200	141,10 SEK
K0235.180043	rostfritt stål	polerad/slipad	180	24	M4	40	192	200	144,33 SEK
