Fällbara profilhandtag, Form A

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Bygelhandtag, stånghandtag, greppskålar
    - Greppskålar aluminium fällbara
      - Fällbara profilhandtag, Form A

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Greppskål och fällbart handtag av aluminiumprofil.
Ändkåpor av polyamid.
Form A fästs med gummiprofil.Utförande:Greppskålen och det fällbara handtaget är sandblästrade, satinerade och anodiserade i svart eller naturfärg. Svart gummiprofil. Förzinkade fästskruvar.Anmärkning:Fällbara profilhandtag Form A kan monteras utan skruv för plåttjocklekar på1–2,5 mm genom 2 profiler i mjuk plast.

Två krysspår för M4-skruv kan användas för jordanslutning eller som monteringshjälp för ytterligare delar.Montage:När den nedre gummiprofilen har dragits in trycker man på de båda sidokåporna på greppskålen. Sedan sticks handtaget in under 45° över nedre kanten av montageöppningen och hålls då fast mot husets vägg.
Beroende på utförandet kan den 2:a gummiprofilen sedan tryckas in i övre spåret eller så kan handtaget skruvas fast med 2 försänkta skruvar.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0239_A Fällbara greppskålar i aluminium, fästs med gummiprofil

170 kB

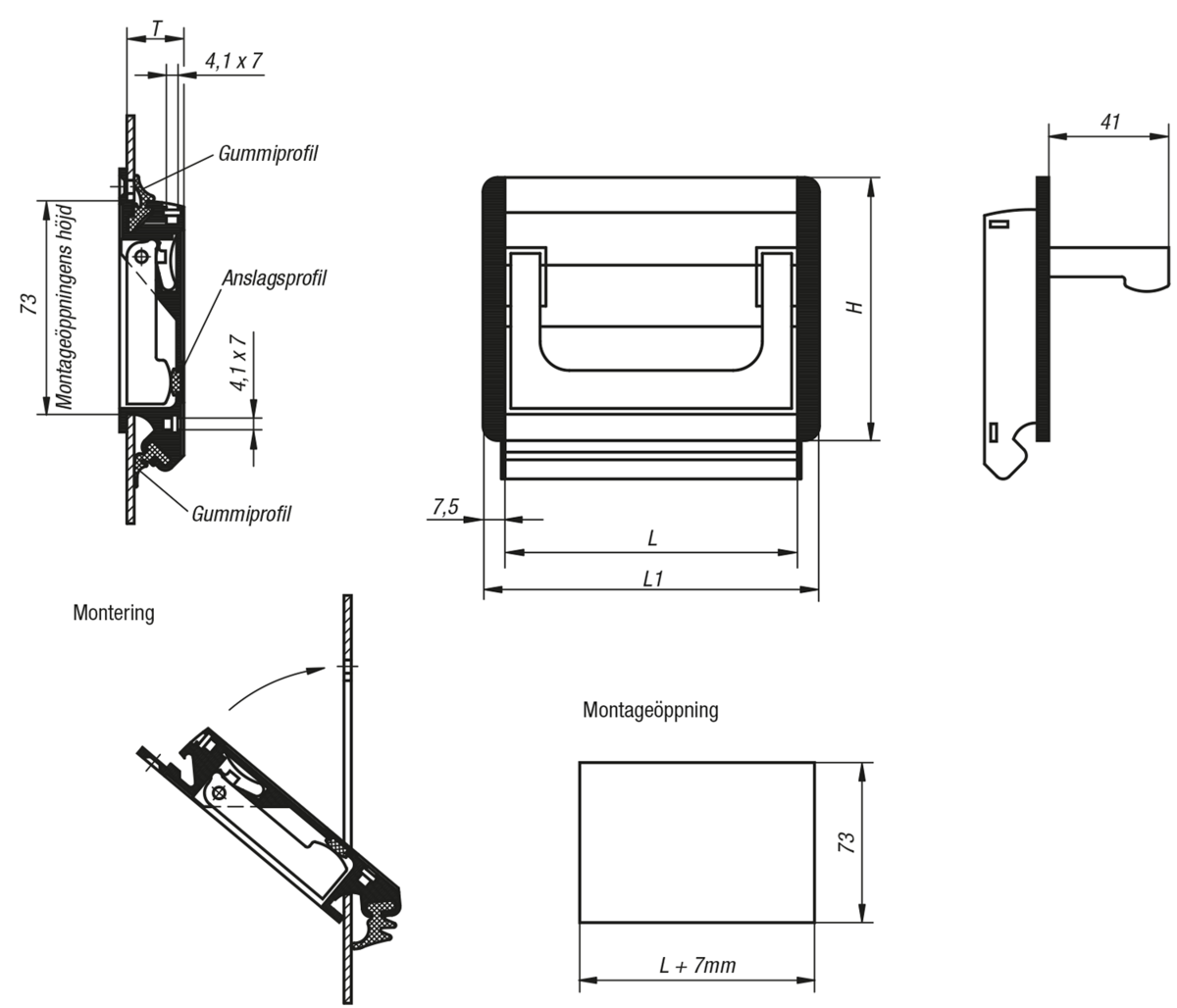

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg grundkropp	Form	Utförande 2	H	L	L1	T	Montageöppning	Bärförmåga N	Pris
K0239.10011	Svart	A	instickbar	90	100	115	19,5	107 x 73	500	518,65 SEK
K0239.11811	Svart	A	instickbar	90	118	133	19,5	125 x 73	500	544,80 SEK
K0239.16711	Svart	A	instickbar	90	167	182	19,5	174 x 73	500	615,62 SEK
K0239.10013	natur	A	instickbar	90	100	115	19,5	107 x 73	500	505,09 SEK
K0239.11813	natur	A	instickbar	90	118	133	19,5	125 x 73	500	530,16 SEK
K0239.16713	natur	A	instickbar	90	167	182	19,5	174 x 73	500	597,86 SEK
